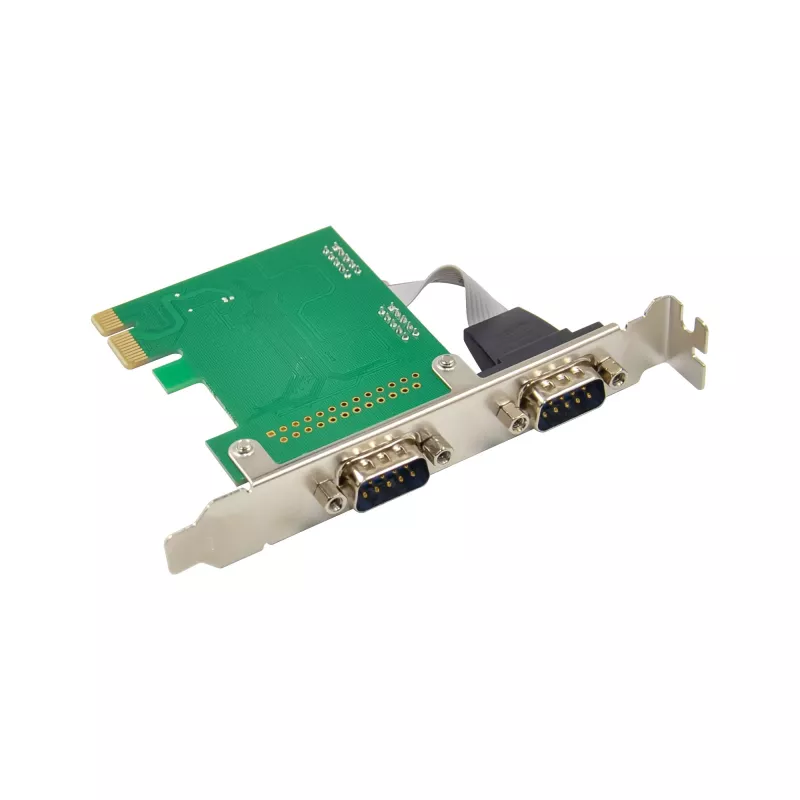

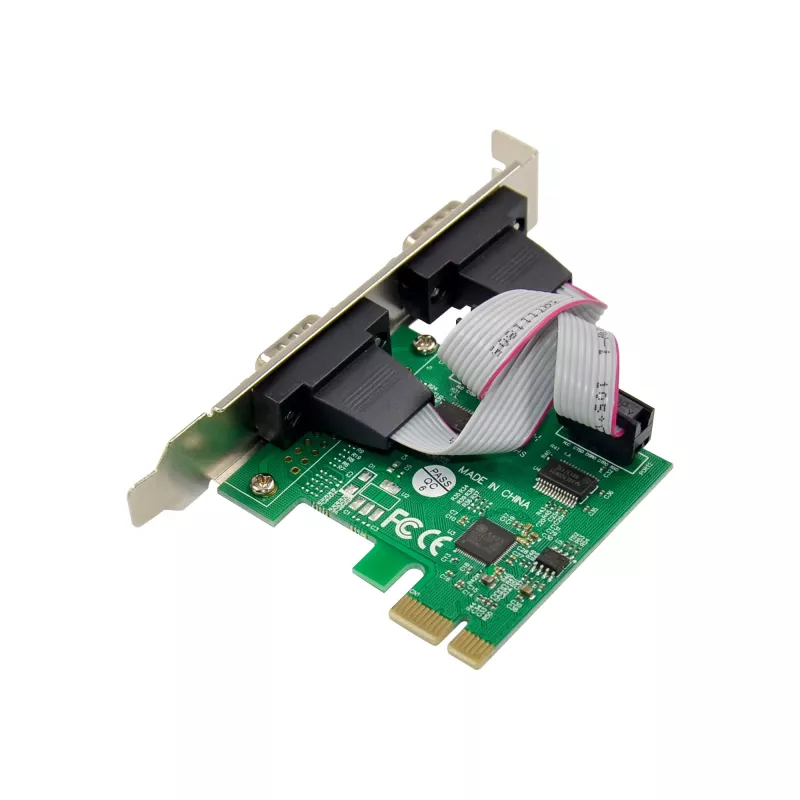

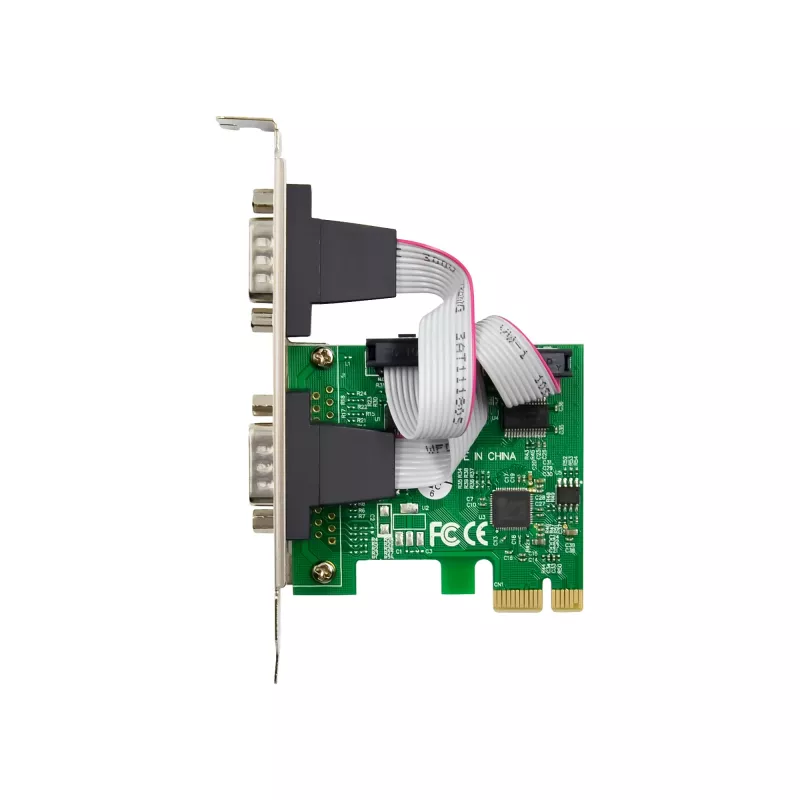

InLine Schnittstellenkarte 2x Seriell 9 Pin PCIe PCI-Express Male

Zwei serielle RS-232 Ports über PCIe:Ideal für den Anschluss klassischer serieller Geräte in modernen Systemen – stabil und zuverlässig.
Hohe Flexibilität durch breite Protokollunterstützung:Unterstützt verschiedene Bitlängen, Paritätstypen und benutzerdefinierte Baudraten – für maximale Kompatibilität.
ASIX AX99100 Chipsatz für zuverlässige Kommunikation:Professionelle Datenübertragung mit integrierter Flusssteuerung (Hardware/Software) und 256-Byte FIFO.
Universell einsetzbar durch Low- und Full-Profile-Design:Geeignet für Server, Workstations oder Industrie-PCs in flachen Gehäusen.
Erweiterte Energieverwaltungsfunktionen:Unterstützt PCIe Power Management 1.2, Remote Wakeup und IrDA-Modus – ideal für den industriellen Dauereinsatz.

Die InLine® Schnittstellenkarte 76619D erweitert PCs und Workstations um zwei serielle RS-232 Ports über PCIe. Diese Lösung ist ideal für industrielle, gewerbliche oder technische Anwendungen, bei denen RS-232 weiterhin eine Schlüsselrolle spielt – beispielsweise zur Steuerung von Maschinen, Messgeräten, Kassensystemen, Modems oder Labortechnik.
Ausgestattet mit dem leistungsstarken ASIX AX99100 Chipsatz bietet die Karte stabile Datenkommunikation mit bis zu 115.200 bps. Sie unterstützt sowohl Hardware- als auch Software-Flusssteuerung, verschiedene Datenformate (5 bis 9 Bit), alle gängigen Paritätsoptionen und frei definierbare Baudraten.
Dank On-Chip-FIFO mit 256 Byte im Sende- und Empfangspfad wird auch bei intensiven Anwendungen eine verlustfreie Übertragung gewährleistet. Die Karte unterstützt Remote Wake-up, PCI Power Management 1.2 und den langsamen IrDA-Modus – ein Pluspunkt für Service- und Wartungsanwendungen.

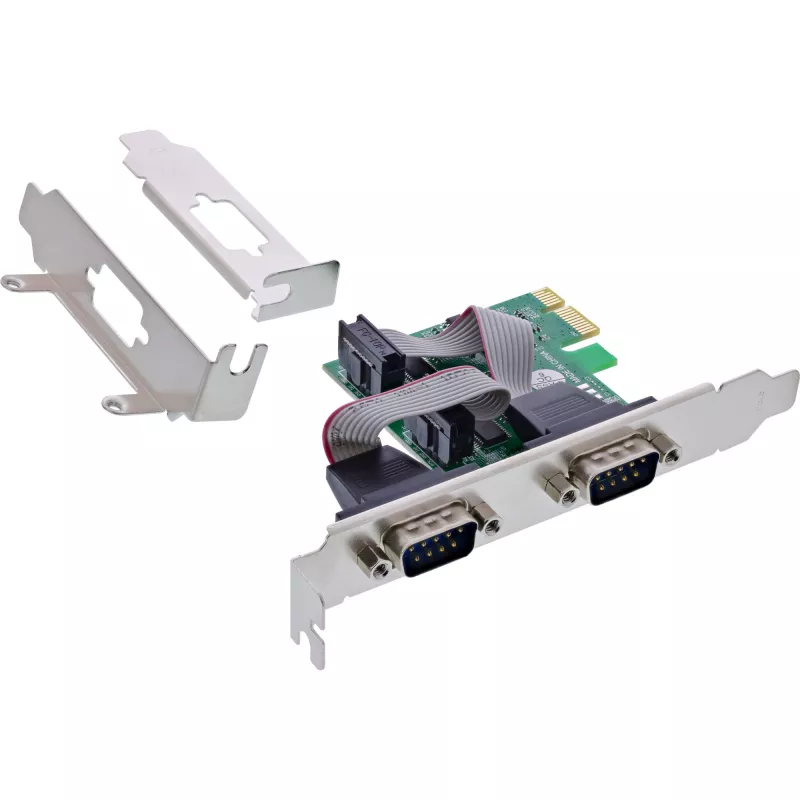

Mit den mitgelieferten Low-Profile- und Full-Profile-Blenden kann die Karte flexibel an unterschiedliche Gehäuseformen angepasst werden. Treiberunterstützung ist für Windows XP und höher sowie Linux Kernel 2.6.x und höher verfügbar.

Chipsatz: ASIX AX99100
Schnittstelle: PCIe 2.0 x1
Anschlüsse: 2x 9-polige serielle Ports (RS-232)
Unterstützt 5, 6, 7, 8, 9 Bit Datenformate
Parität: gerade, ungerade, keine, Space, Mark
Übertragungsrate: bis zu 115.200 bps
Unterstützt Hardware-/Software-Flusssteuerung
FIFO: 256 Byte Sende- & Empfangspuffer pro Port
Kompatibel mit Standard- & Low-Profile-Gehäusen
Power Management 1.2, Remote Wakeup, IrDA-Modus
Betriebssysteme: Windows XP oder neuer, Linux Kernel 2.6 oder höher
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10% - 90% nicht kondensierend

InLine Schnittstellenkarte 2x Seriell 9 Pin PCIe (PCI-Express). Host-Schnittstelle: PCIe, Ausgangsschnittstelle: Seriell, Host-Schnittstelle Geschlecht: Stecker. Herkunftsland: China. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Unterstützte Linux-Betriebssysteme: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Unterstützte Server-Betriebssysteme: Windows Server 2003, Windows Server 2007, Windows Server 2008, Windows Server 2012, Windows Server.... Breite: 120 mm, Tiefe: 1,24 mm, Höhe: 75 mm. Verpackungsbreite: 140 mm, Verpackungstiefe: 150 mm, Verpackungshöhe: 30 mm

Verwendung

Installieren Sie die Karte in einen freien PCIe-Steckplatz auf dem Motherboard, während das System ausgeschaltet ist, sichern Sie sie mit der Slot-Schraube und starten Sie das System. Installieren Sie die erforderlichen Treiber für Ihr Betriebssystem (Windows oder Linux), falls diese nicht automatisch erkannt werden. Schließen Sie RS-232-Geräte mit standardmäßigen seriellen Kabeln an die DB9-Ports an und konfigurieren Sie die COM-Port-Einstellungen (Baudrate, Parität, Stoppbits, Flusssteuerung) in der Host-Anwendung oder im System-Geräte-Manager.

Empfehlungen

Verwenden Sie abgeschirmte serielle Kabel für eine zuverlässige Kommunikation in elektrisch lauten Umgebungen und überprüfen Sie die Treiberkompatibilität mit Ihrer Betriebssystemversion. Für einen stabilen Betrieb bei höheren Baudraten aktivieren Sie die Hardware-Flusssteuerung, sofern dies von den angeschlossenen Geräten unterstützt wird.
