Wandanschlussdose InLine Cat.6 2x RJ45 horizontal — Aufputz- oder Unterputzmontage

Die InLine Cat.6 Wandanschlussdose bietet ein kompaktes und vollständig geschirmtes Gehäuse für zwei horizontale RJ45-Anschlüsse, geeignet für Aufputz- und Unterputzmontage. Die für Cat.6-Netzwerkabschlüsse entwickelte Dose nimmt Keystone-RJ45-Buchsen oder vorkonfektionierte Kabel auf und enthält zwei LSA-Anschlussleisten mit je acht Klemmplatten für zuverlässige strukturierte Verkabelung. Das geschirmte Metallgehäuse reduziert elektromagnetische Störungen in Büro-, Heim- oder Datenschrankinstallationen und sorgt für eine ordentliche und leicht zugängliche Verkabelung.

Vorteile

Die Anschlussdose verfügt über ein Dual-Port-Layout, das zwei RJ45-Anschlüsse auf einer einzigen Grundfläche unterbringt und so Wandfläche spart und die Kabelführung vereinfacht. Die vollständige Schirmung verbessert die Signalintegrität in Umgebungen mit potenziellen elektromagnetischen Störungen. Die integrierten LSA-Anschlussleisten mit je 8 Klemmplatten ermöglichen stabile, eingestanzte Abschlüsse für Cat.6-Verkabelung. Flexible Montageoptionen erlauben entweder eine Aufputzinstallation bei Verwendung von Kabelkanälen oder eine Unterputzmontage für ein flächenbündiges Finish.

Geeignet für

• Büroarbeitsplätze und Konferenzräume, die zwei Ethernet-Anschlüsse benötigen
• Heimnetzwerke und Multimedia-Installationen
• Patch- und Verteilerpunkte in Datenschränken oder Technikräumen
• Nachrüstprojekte, bei denen eine Aufputzmontage bevorzugt wird

Wichtige Spezifikationen

• Anzahl der Ports: 2 horizontale RJ45-Positionen
• Verkabelungsklasse: kompatibel mit Cat.6-Abschlüssen

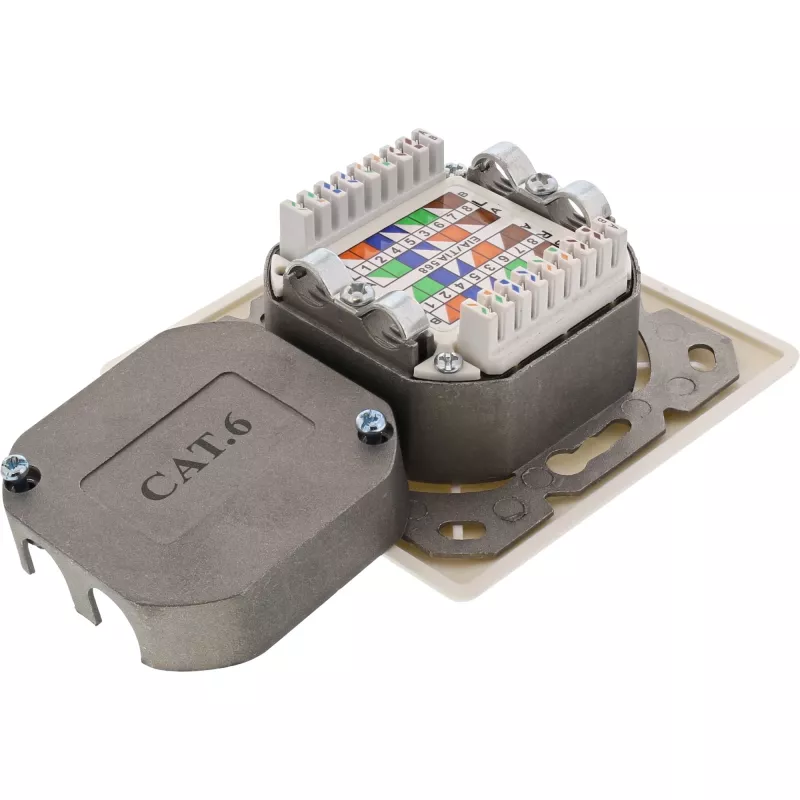

• Anschlussart: zwei LSA-Leisten (Schneid-Klemm-Technik) mit je 8 Klemmplatten
• Schirmung: vollständig geschirmtes Gehäuse für EMV-Schutz
• Montage: Aufputz- oder Unterputzoptionen
• GehäVerwendung: kompakte Grundfläche, geeignet für Wand- oder Schrankmontage

Verwendung

Montieren Sie die Dose an der gewählten Stelle mit geeigneten Schrauben und Dübeln für Aufputz- oder Unterputzbefestigung. Setzen Sie Keystone-RJ45-Buchsen ein oder führen Sie vorkonfektionierte Kabelstecker in die horizontalen RJ45-Öffnungen ein. Bei fest verdrahteten Kabeln stanzen Sie jeden Leiter gemäß dem Verdrahtungsstandard T568A oder T568B in die LSA-Leisten ein und überprüfen Sie die korrekte Paarzuordnung. Wenn geschirmte Twisted-Pair-Kabel verwendet werden, stellen Sie sicher, dass die Schirmung ordnungsgemäß mit dem Gebäudeerdungssystem verbunden ist, um die Schirmwirkung aufrechtzuerhalten. Bringen Sie nach dem Abschluss die Abdeckung an und sichern Sie die Zugentlastung des Kabels.

Empfehlungen

Verwenden Sie Cat.6-kompatible Keystone-Buchsen und achten Sie im gesamten Netzwerk auf einen einheitlichen Verdrahtungsstandard, um die Leistung zu erhalten. Wenn Sie geschirmte Kabel installieren, stellen Sie eine durchgehende Erdung vom Kabelschirm zur Dose und weiter zum Gebäudeerdungssystem sicher. Testen Sie jede Verbindung nach der Installation mit einem geeigneten Netzwerktester, um Durchgang, Paarintegrität und Cat.6-Leistung zu überprüfen.
