InLine Schnittstellenkarte 1 Port 25 Pin Parallel + 2 Ports 9 Pin Seriell PCIe

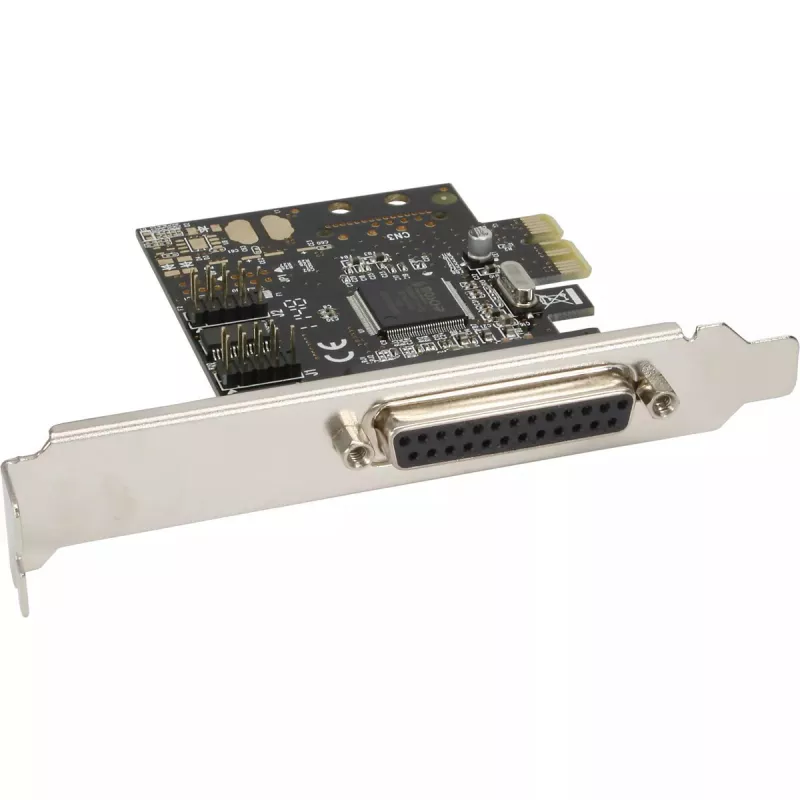

Die InLine Schnittstellenkarte 1 Port 25 Pin Parallel + 2 Ports 9 Pin Seriell PCIe bietet einen IEEE1284-kompatiblen Parallelport (25-polig) und zwei RS-232-Seriellports (9-polig) auf einer einzelnen PCI-Express-Karte (1x). Basierend auf dem ASIX/Moschip MCS9901CV-CC-Chipsatz erfüllt die Karte die PCI Express Basis-Spezifikation Revision 1.0a und unterstützt einen Datendurchsatz von bis zu 2,5 Gb/s auf der PCIe-Verbindung. Sie ist kompatibel mit Windows 2000, Windows XP (32/64 Bit), Server 2003, Vista (32/64 Bit), Linux, Mac OS und DOS und ermöglicht möglicherweise den Einbau mehrerer Karten in einem PC.

Vorteile

Diese PCIe-Schnittstellenkarte kombiniert parallele und serielle Konnektivität auf einer einzigen Low-Profile-Platine und nutzt den Moschip MCS9901CV-CC-Chipsatz für zuverlässige Protokollunterstützung. Die seriellen Ports implementieren industrieübliche 16C450/16C550-kompatible UARTs mit integrierten 256-Byte-FIFOs pro Port und unterstützen Datenraten bis zu 250 kb/s (Spezialversionen können bis zu 1 Mb/s erreichen). Der Parallelport ist IEEE1284-kompatibel und unterstützt SPP-, PS/2-, EPP- und ECP-Modi mit schnellen Übertragungen bis zu 1,5 Mb/s. Die Karte unterstützt gängige serielle Formate (5–8 Datenbits, verschiedene Paritätsoptionen, 1 oder 2 Stoppbits) sowie Hardware- und Software-Flusskontrolle.

Geeignet für

Technische Daten

Verwendung

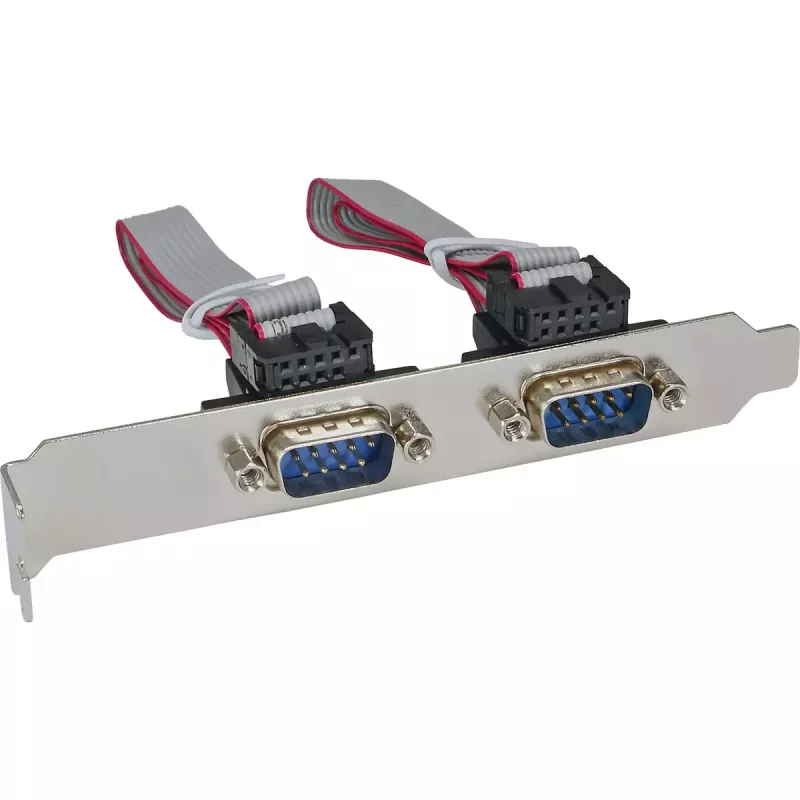

Schalten Sie den PC aus und stecken Sie die Karte in einen verfügbaren PCIe x1-Steckplatz (die Karte benötigt zwei benachbarte Steckplätze). Befestigen Sie das Blech und starten Sie das System. Installieren Sie Treiber für Ihr Betriebssystem, sofern nicht automatisch bereitgestellt. Verbinden Sie das 25-polige Parallelkabel und die 9-poligen Seriellkabel mit den entsprechenden Ports. Konfigurieren Sie die seriellen Port-Parameter (Baudrate, Datenbits, Parität, Stoppbits, Flusskontrolle) in Ihrem Betriebssystem oder der Gerätesoftware entsprechend dem angeschlossenen Gerät.

Empfehlungen

Für eine zuverlässige serielle Kommunikation stellen Sie die seriellen Port-Parameter passend zum angeschlossenen Gerät ein und aktivieren Sie die Hardware-Flusskontrolle, wenn unterstützt. Wenn Sie mehrere Karten in einem System verwenden, sorgen Sie für ausreichenden Steckplatzabstand und prüfen Sie die Treiberkompatibilität für das verwendete Betriebssystem.
