Schnittstellenadapter InLine 76619E — serielles/paralleles Konnektivitätszubehör

Zuverlässige serielle Kommunikation:Vier unabhängige RS-232-Schnittstellen im D-Sub-9-Format ermöglichen den gleichzeitigen Anschluss mehrerer Geräte.
Industrietauglicher Chipsatz:Der CH384L-Controller bietet stabile Übertragung mit bis zu 921.600 bps und unterstützt alle wichtigen RS-232-Signale.
Flexible Integration:Die PCIe-x1-Karte passt in moderne Computer und ist mit PCIe v2.0 und höher kompatibel – inklusive Slotblenden für flache Gehäuse.
Hochwertige Signalverarbeitung:Ein 256-Byte-FIFO-Puffer und ±15 kV ESD-Schutz sorgen für sichere und störungsfreie Datenübertragung.
Breite Betriebssystemunterstützung:Kompatibel mit Windows 7 bis 11, Windows Server 2008 R2 und höher sowie gängigen Linux-Distributionen ab Kernel 2.6.30.

Die InLine® PCIe 4-Port RS-232-Karte ist die ideale Lösung zur Erweiterung moderner PCs und industrieller Anwendungen um vier zusätzliche serielle Schnittstellen. Jeder der vier Ports verwendet das bewährte D-Sub-9-Format und unterstützt eine breite Palette serieller Signale, darunter TXD, RXD, RTS, CTS, DTR, DSR, DCD und RI.
Dank des leistungsfähigen CH384L-Chipsatzes ermöglicht die Karte zuverlässige Übertragungen mit flexiblen Baudraten bis zu 921.600 bps. Der integrierte FIFO-Puffer mit 256 Byte pro Richtung gewährleistet stabile Verbindungen selbst bei hohen Datenlasten. Dies macht die Karte zur ersten Wahl für professionelle Anwendungen wie Maschinensteuerung, Messtechnik, Netzwerkmanagement oder POS-Systeme.
Die PCIe-x1-Schnittstelle garantiert eine einfache Integration in bestehende Systeme. Die Karte ist sowohl mit Standard- als auch mit flachen Gehäusen kompatibel – entsprechende Slotblenden liegen dem Lieferumfang bei. Ein integrierter ESD-Schutz bis zu ±15 kV schützt die Schnittstellen vor elektrostatischen Entladungen.
Ob in der Industrie oder für anspruchsvolle Hobbyprojekte – diese Karte vereint bewährte Technologie mit moderner Schnittstellenarchitektur. Sie eignet sich für aktuelle Windows-Versionen sowie viele Linux-Distributionen und bietet ein breites Einsatzspektrum für professionelle und semiprofessionelle Anwender.
Technische Daten

PCIe-Standard: PCIe v1.1 x1 Lane (kompatibel mit PCIe 2.0 und höher)
Anschlüsse: 4x RS-232, D-Sub-9-Stecker (männlich)
Chipsatz: CH384L
Baudraten: 50 bis 921.600 bps (Übertragungsgeschwindigkeit pro Sekunde)
FIFO-Puffer: 256 Byte für Sende- und Empfangsdaten (stabile Übertragung bei hohen Datenraten)
Signalgruppen: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Übertragungsmodus: Vollduplex
Datenbits: 5, 6, 7 oder 8 Bits (abhängig vom angeschlossenen Gerät)
Stoppbits: 1 oder 2 (Kennzeichnung des Übertragungsendes)
Parität: Keine, gerade, ungerade, Mark, Space (Einstellungen für serielle Kommunikation)
ESD-Schutz: bis zu ±15 kV
Betriebstemperatur: 0 °C bis 55 °C
Lagertemperatur: -40 °C bis 70 °C
Maximale Luftfeuchtigkeit: 90 %, nicht kondensierend

Unterstützte Betriebssysteme

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 und neuer
Linux ab Kernel 2.6.30

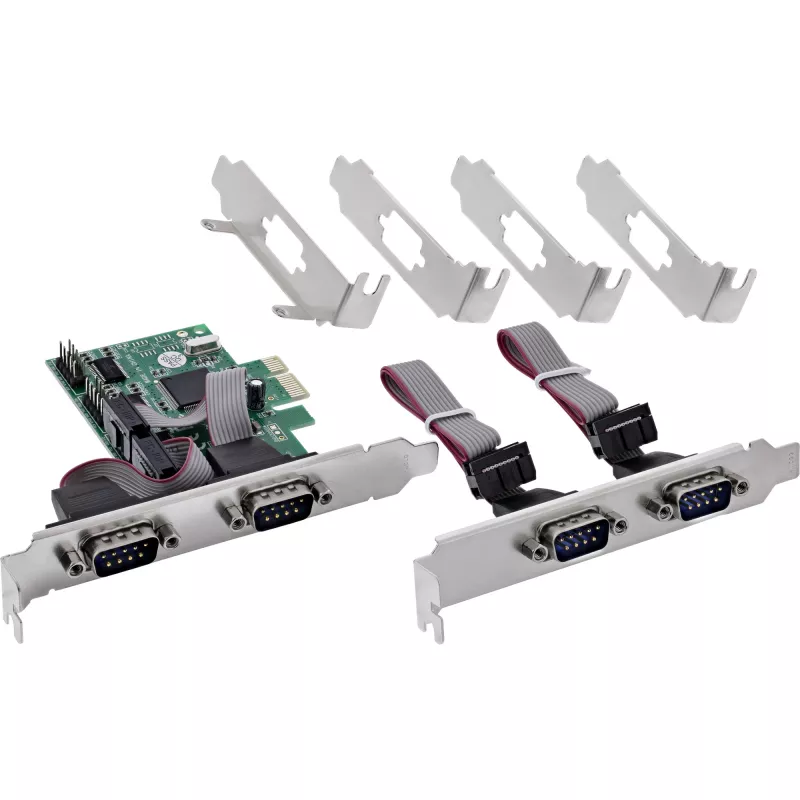

Lieferumfang

1x InLine PCIe 4-Port RS-232 Karte, 4x D-Sub-9 Anschlüsse
4x Flachgehäuse-Slotblende
1x Treiber-CD
1x Bedienungsanleitung Deutsch/Englisch

InLine 76619E. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: Seriell, Host-Schnittstelle Geschlecht: Männlich. Verwendungszweck: PC, Herkunftsland: Taiwan. Chipsatz: CH384L, Baudrate: 921,6 Kbit/s, FIFO (First In, First Out): 256 B. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Unterstützte Linux-Betriebssysteme: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Unterstützte Server-Betriebssysteme: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Breite: 100 mm, Höhe: 120 mm, Gewicht: 2 kg

Verwendung

Installieren Sie die Karte in einen freien PCIe-x1-Steckplatz (oder einen größeren PCIe-Steckplatz) des Host-Computers und wählen Sie die passende Standard- oder Flachgehäuse-Slotblende, die dem Produkt beiliegt. Schließen Sie serielle Geräte mit Standard-D-Sub-9-Kabeln an die vier RS-232-Ports an. Installieren Sie die auf der Treiber-CD enthaltenen Gerätetreiber oder laden Sie aktuelle Treiber für Ihr Betriebssystem herunter. Konfigurieren Sie die Parameter der seriellen Schnittstelle (Baudrate, Datenbits, Stoppbits, Parität, Flusssteuerung) im Host-Betriebssystem oder in der Anwendung entsprechend den angeschlossenen Geräten.

Empfehlungen

Überprüfen Sie die Kabelqualität und verwenden Sie geschirmte D-Sub-9-Stecker bei langen Leitungen oder in elektrisch gestörten Umgebungen und stellen Sie sicher, dass die seriellen Einstellungen (Baudrate, Parität, Flusssteuerung) an beiden Enden korrekt sind, um eine stabile Kommunikation zu gewährleisten. Montieren Sie die Karte bei industriellen Installationen in einem geerdeten Gehäuse und setzen Sie sie keinen Temperaturen oder Feuchtigkeitswerten außerhalb der angegebenen Bereiche aus.
