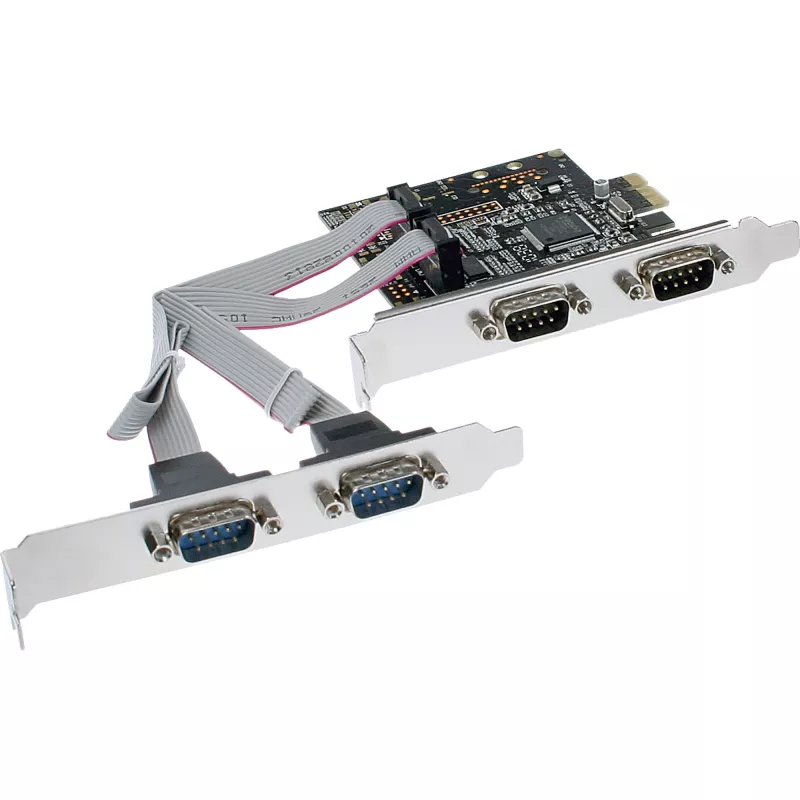

InLine Schnittstellenkarte 4 Port Seriell 9 Pin PCIe PCI-Express 76623C

Die InLine Schnittstellenkarte 4 Port Seriell 9 Pin PCIe (Modell 76623C) ist eine PCI-Express (x1) Erweiterungskarte, die vier RS-232 serielle Schnittstellen in DB-9-Anschlüssen bereitstellt. Sie entspricht der PCI-Express Base Spezifikation Revision 1.1 und ist für die Installation in zwei benachbarten PCIe-Steckplätzen ausgelegt. Die Karte ist mit einer Vielzahl von Betriebssystemen kompatibel, darunter Windows (2000, XP, Vista, 7, 8 und Server-Editionen), Linux, Mac OS X und DOS, und basiert auf dem Moschip MCS9904CV-AA Chipsatz.

Vorteile

Diese PCIe-Seriellkarte unterstützt Single-Lane (x1) PCI-Express-Betrieb mit einem Durchsatz von bis zu 2,5 Gbit/s und bietet vier unabhängige RS-232-Ports. Jeder UART ist mit den Industriestandards 16C450/16C550 kompatibel und verfügt über einen On-Chip 256-Byte FIFO für Sende- und Empfangspfade, um den Datenfluss zu verbessern. Die Karte unterstützt Hardware- und Software-Flusskontrolle, mehrere Datenformate (5, 6, 7, 8 Bit), verschiedene Paritätsoptionen (Gerade, Ungerade, Keine, Leer, Markierung) und 1 oder 2 Stoppbits. Eine spezielle Firmware-Variante kann höhere Raten pro Port von bis zu 1 Mbit/s unterstützen; die standardmäßige maximale Rate pro Port beträgt 230,4 kbit/s.

Geeignet für

Technische Daten

Verwendung

Installieren Sie die Karte in einen verfügbaren PCIe x1-Steckplatz (die Karte belegt zwei benachbarte Steckplätze) bei ausgeschaltetem System und befestigen Sie sie am Gehäuse. Schließen Sie serielle Geräte mit geeigneten RS-232-Kabeln an die vier DB-9-Ports an. Installieren Sie nach dem Einschalten die erforderlichen Treiber für Ihr Betriebssystem, falls diese nicht automatisch bereitgestellt werden. Konfigurieren Sie die Port-Parameter (Baudrate, Datenbits, Parität, Stoppbits und Flusskontrolle) im Betriebssystem oder in der Anwendung entsprechend den angeschlossenen Geräten.

Empfehlungen

Für eine stabile Kommunikation passen Sie die seriellen Port-Einstellungen auf beiden Seiten an und aktivieren Sie die Flusskontrolle, wenn Sie Geräte anschließen, die anhaltend hohe Datenraten erfordern. Verwenden Sie hochwertige geschirmte serielle Kabel und vermeiden Sie lange Kabelstrecken in elektrisch gestörter Umgebung. Überprüfen Sie vor der Inbetriebnahme die Treiberkompatibilität für Ihre spezifische Betriebssystemversion.
