InLine 76660X Interner Seriell-Adapter M.2 Stecker 4 Gbit/s

Kompakter M.2-zu-2x-RS-232-Konverterfür serielle Anwendungen
PCIe 2.0-Schnittstelle (5 GT/s)für zuverlässige und schnelle Datenübertragung
Integrierter ASIX AX99100-Controllermit Unterstützung für 16C950 UART-Kompatibilität
Zwei DB9-9-polige serielle Anschlüssefür industrielle und serielle Kommunikationsanwendungen
Onboard-LED-Anzeigezur Anzeige der Betriebsaktivität
Kein zusätzlicher Treiber erforderlich

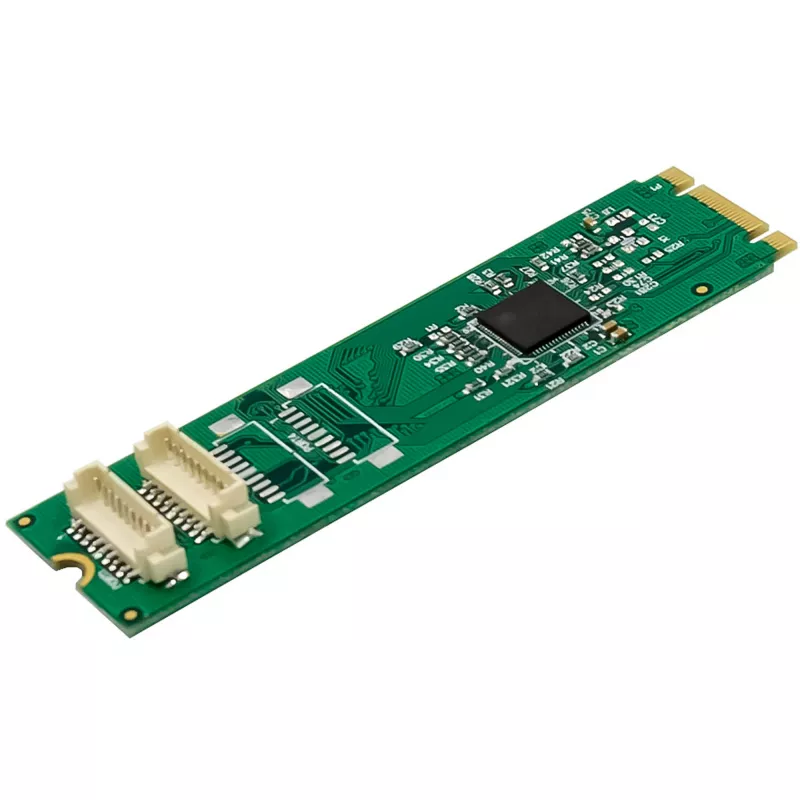

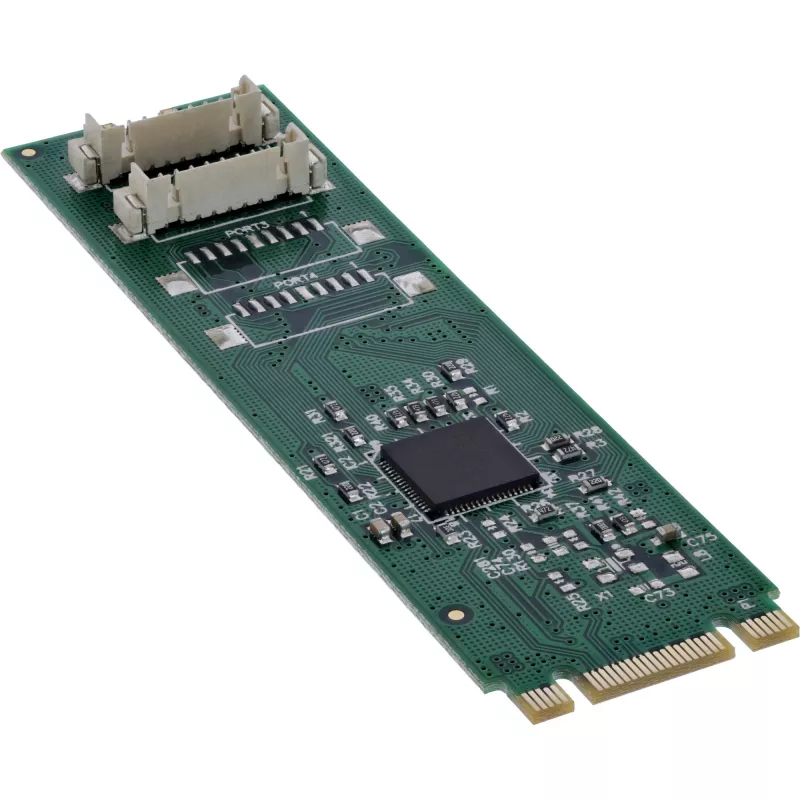

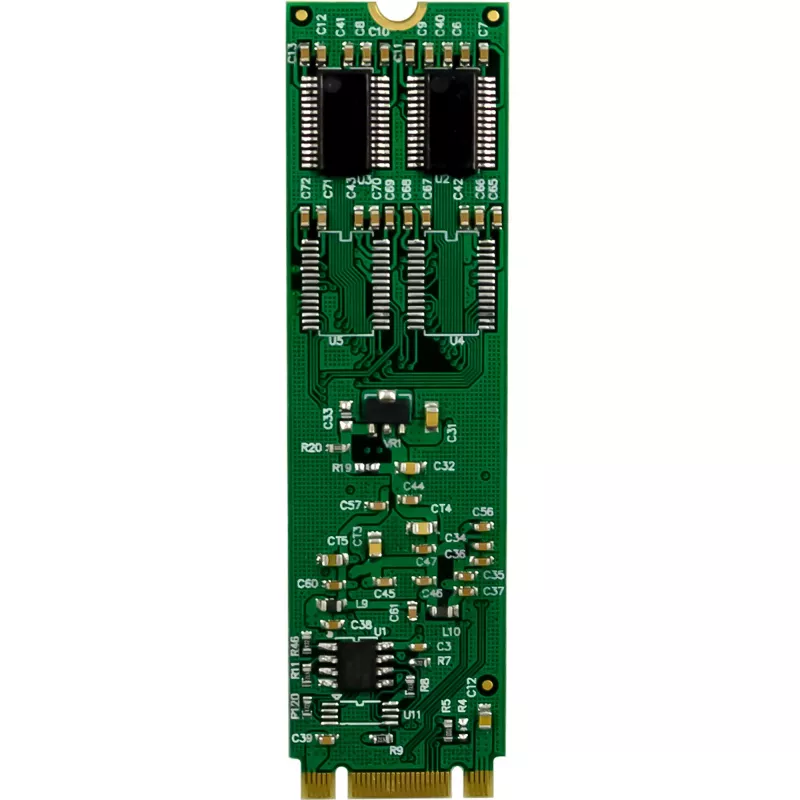

Die InLine®-Schnittstellenkarte M.2 auf 2x seriellen 9-poligen Anschlussbietet eine kompakte und leistungsstarke Lösung zur Erweiterung eines Systems um zwei serielle RS-232 DB9-Schnittstellen. Der Adapter verwendet eine PCIe 2.0-Schnittstelle (5 GT/s)und integriert den ASIX AX99100-Controller, der mit 16C950 UART kompatibel ist, um eine zuverlässige und flexible serielle Kommunikation zu ermöglichen.
Mit einer maximalen Übertragungsrate von bis zu 1 Mb/s ist die Karte ideal für industrielle Anwendungen, eingebettete Systeme und serielle Steuergeräte. Die automatische Erkennung der Lane-Konfiguration gewährleistet eine nahtlose Systemintegration.
Die Stromversorgung erfolgt direkt über den M.2-Steckplatz (3,3 V), sodass kein zusätzlicher Stromanschluss erforderlich ist. Zwei Low-Profile-Slotblendensind für den flexiblen Einsatz der Karte in verschiedenen Gehäusen enthalten.
Technische Daten:

Bustyp & PCIe: M.2 PCIe-Endpunkt-Controller (Single-Lane, PCIe 2.0 5 GT/s)
Anschluss – Schnittstellen:
1 x 59-poliger M.2-Steckplatz (B+M-Key)
2 x serieller RS-232 DB9-Anschluss (9-polig)

Controller/Chipsatz: ASIX AX99100
Serielle Schnittstellen:
Maximale Übertragungsrate: bis zu 1 Mb/s
Datenbits: 5, 6, 7, 8, 9 Bit
Flusskontrolle: Keine, Xon/Xoff, RTS/CTS
Parität: gerade, ungerade, keine, Markierung, Leerzeichen
FIFO-Puffer: 256 Byte

Betriebstemperatur: -40 °C bis +85 °C
Abmessungen: 22 mm x 80 mm (M.2-Platine)

Merkmale:

Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard-LED-Anzeige zur Anzeige der Lese-/Schreibaktivität
Stromversorgung über M.2-Steckplatz (3,3 V)
Unterstützung für Remote-Wake-up, Power-Management und DMA
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit einem freien M.2-Steckplatz (B+M-Key, der PCIe unterstützt)
Motherboard mit PCI Express 2.0 oder höher

Betriebssystemunterstützung:

Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: ab Kernel 2.6.31

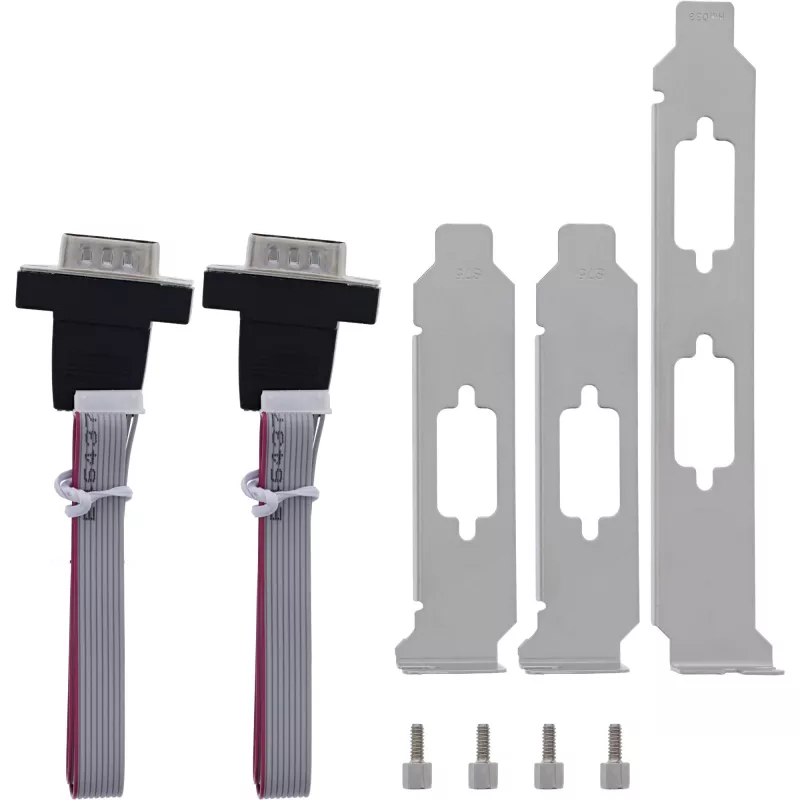

Lieferumfang:

1 x InLine®-Schnittstellenkarte M.2 auf 2x seriellen 9-poligen Anschluss
2 x Low-Profile-Slotblenden
1 x High-Profile-Slotblende

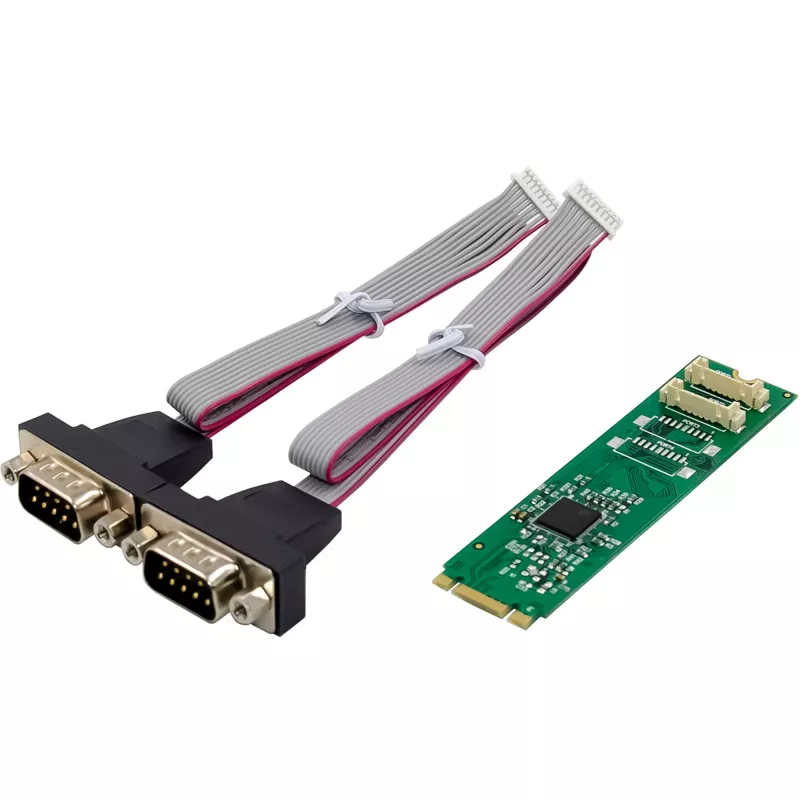

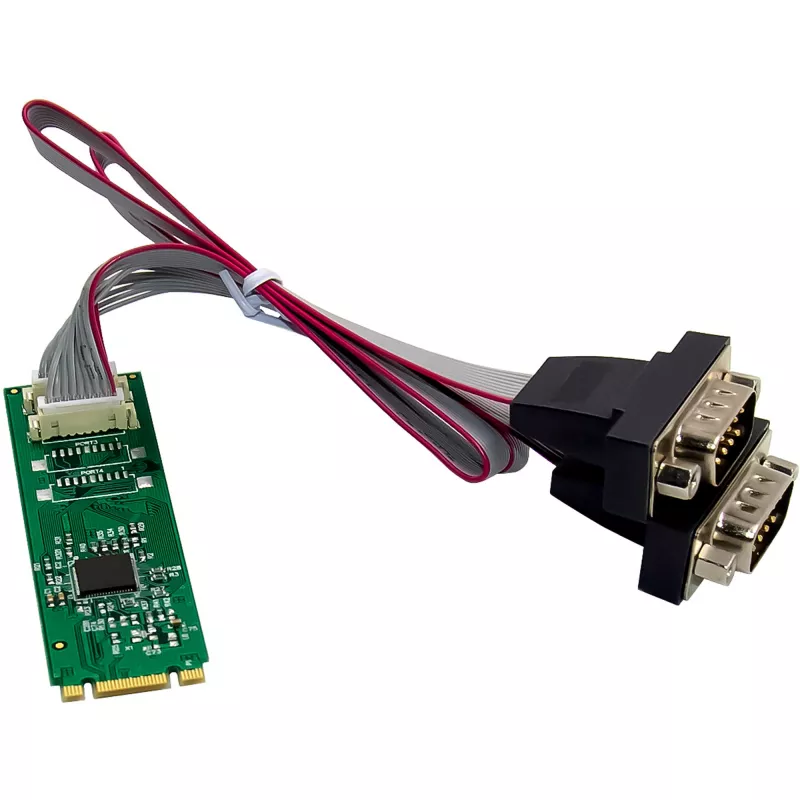

2 x DB9-9-poliges serielles Kabel (20 cm Länge)
4 x Schraube
1 x Treiber-CD
1 x Benutzerhandbuch (Deutsch/Englisch)
Betriebstemperatur: 0° C – 55° C
Lagertemperatur: -40° C – 70° C
Luftfeuchtigkeit: 10% - 90% nicht kondensierend

InLine 76660X. Hostschnittstelle: M.2, Ausgangsschnittstelle: Seriell, Hostschnittstelle Geschlecht: Stecker. Ursprungsland: Taiwan. Chipsatz: ASIX AX99100, Datenübertragungsrate (max): 4 Gbit/s. Stromversorgung Eingangsspannung: 3,3 V. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Unterstützte Linux-Betriebssysteme: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Unterstützte Server-Betriebssysteme: Windows Server 2012 R2

Verwendung

Installieren Sie den InLine 76660X in einen verfügbaren M.2-Steckplatz (B+M-Key) auf einem Motherboard, das PCIe unterstützt. Befestigen Sie die Karte mit der beiliegenden Schraube und wählen Sie die passende Low- oder High-Profile-Blende für das Systemgehäuse. Schließen Sie serielle Geräte an die beiden DB9-Anschlüsse mit den mitgelieferten DB9-Kabeln an. Der Adapter bezieht Strom aus dem M.2-Steckplatz; kein externer Stromanschluss erforderlich. Auf unterstützten Betriebssystemen (Windows 11–XP und Linux-Kernel 2.6.31 oder neuer) wird das Gerät ohne zusätzliche Treiber erkannt.

Empfehlungen

Verwenden Sie für eine zuverlässige serielle Kommunikation nach Möglichkeit abgeschirmte DB9-Kabel und stellen Sie sicher, dass das BIOS des Host-Motherboards so konfiguriert ist, dass M.2-PCIe-Endpunkte aktiviert sind. Überprüfen Sie die Betriebssystem
