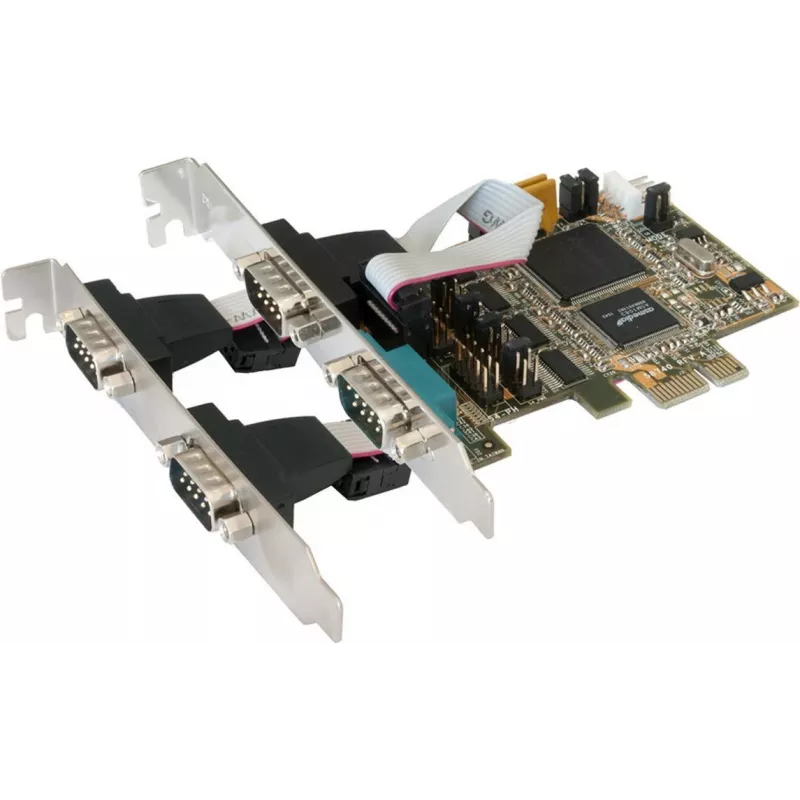

Interne serielle Schnittstellenkarte EXSYS EX-44064

Die EXSYS EX-44064 interne serielle Schnittstellenkarte ist ein PCIe-I/O-Adapter, der vier RS-232-Seriellports basierend auf dem 16C1050-kompatiblen UART bereitstellt. Entwickelt für den Einbau in Desktop-PCs, Thin Clients oder Server, erweitert die Karte die verfügbaren COM-Ports über einen PCI-Express-Steckplatz und unterstützt die automatische Plug-and-Play-Konfiguration ohne manuelle IRQ- oder I/O-Adresseinstellungen. Der Anschluss liefert +5V und +12V auf Pin 9, um POS-Geräte zu unterstützen, die eine Stromversorgung über die serielle Verbindung benötigen.

Vorteile

Die EX-44064 bietet zuverlässige serielle Legacy-Konnektivität mit leistungsstarker 16C1050-Typ-UART-Kompatibilität, die stabile Datenübertragung und breite Geräteunterstützung gewährleistet. Ihre PCIe-Host-Schnittstelle ermöglicht eine einfache Installation mit automatischer Konfiguration, wodurch IRQ- und I/O-Konflikte vermieden werden. Die Karte ist CE- und FCC-zertifiziert und ihr kompakter Formfaktor (87,4 mm × 66,7 mm) macht sie für eine Reihe von Systemgehäusen geeignet.

Geeignet für

• Anschließen von älteren RS-232-Geräten wie Barcode-Scannern und Bondruckern
• Erweitern von COM-Ports in Industrie-PCs, Thin Clients und Servern
• Kassensysteme (POS), die +5V/+12V auf Pin 9 benötigen

Wichtige technische Daten

• Modell: EXSYS EX-44064
• Schnittstelle: PCI Express (PCIe)
• Ports: 4 × RS-232 (16C1050-Typ-UART-kompatibel)
• Unterstützte serielle Einstellungen: Datenbits 5/6/7/8; Stoppbits 1/1,5/2
• Stromversorgung auf Pin 9: +5V und +12V (Strom über Seriell für POS)
• Zertifizierungen: CE, FCC
• Abmessungen: 87,4 mm (B) × 66,7 mm (T)
• Gewicht: 0,6 kg

Verwendung

Installieren Sie die EX-44064 in einem verfügbaren PCIe-Steckplatz eines ausgeschalteten Systems, befestigen Sie die Karte im Gehäuse und starten Sie den Computer. Die Karte ist Plug-and-Play-kompatibel; das Betriebssystem sollte die seriellen Ports automatisch erkennen und konfigurieren. Verbinden Sie RS-232-Geräte mit den seriellen Ports der Karte über geeignete DB9-Kabel; stellen Sie sicher, dass POS-Peripheriegeräte, die eine Stromversorgung über Pin 9 benötigen, mit +5V/+12V auf diesem Pin kompatibel sind.

Empfehlungen

Verwenden Sie abgeschirmte serielle Kabel für eine zuverlässige Kommunikation in elektrisch gestörten Umgebungen und überprüfen Sie die Spannungsanforderungen der Geräte, bevor Sie die Pin-9-Stromfunktion nutzen, um Schäden an angeschlossenen Peripheriegeräten zu vermeiden.
