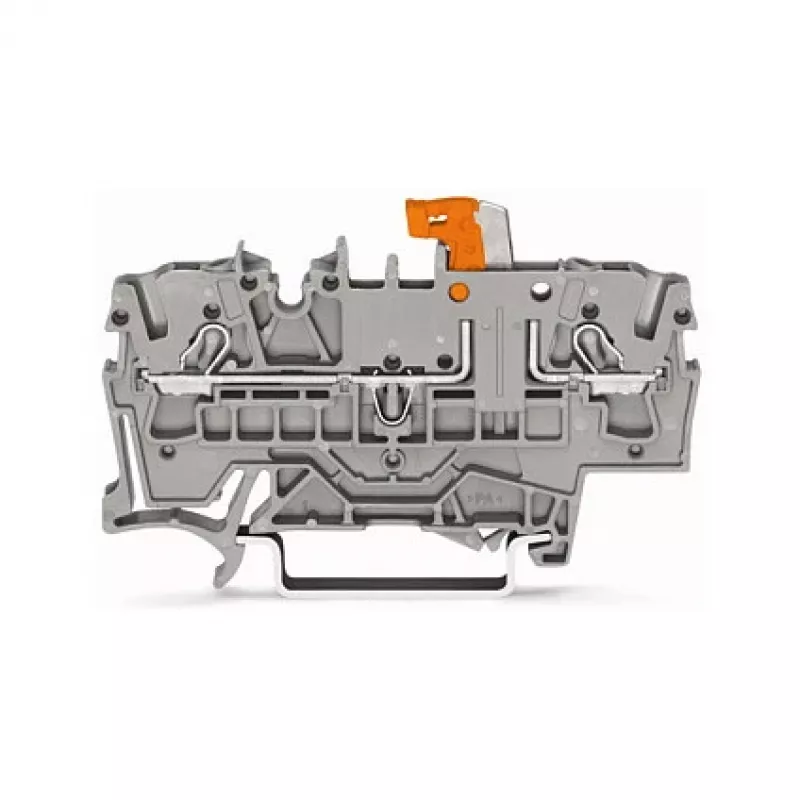

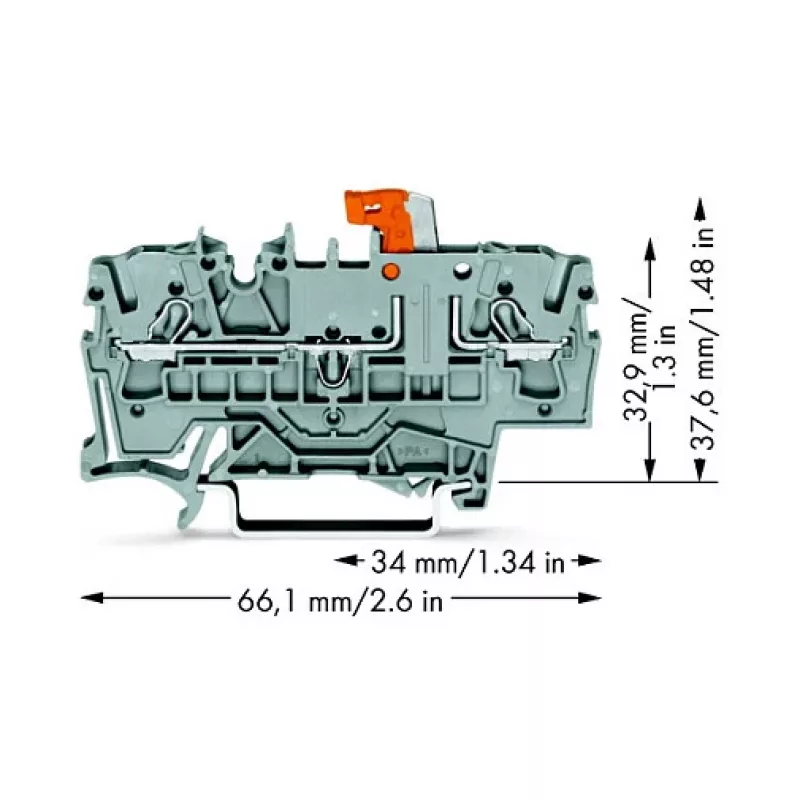

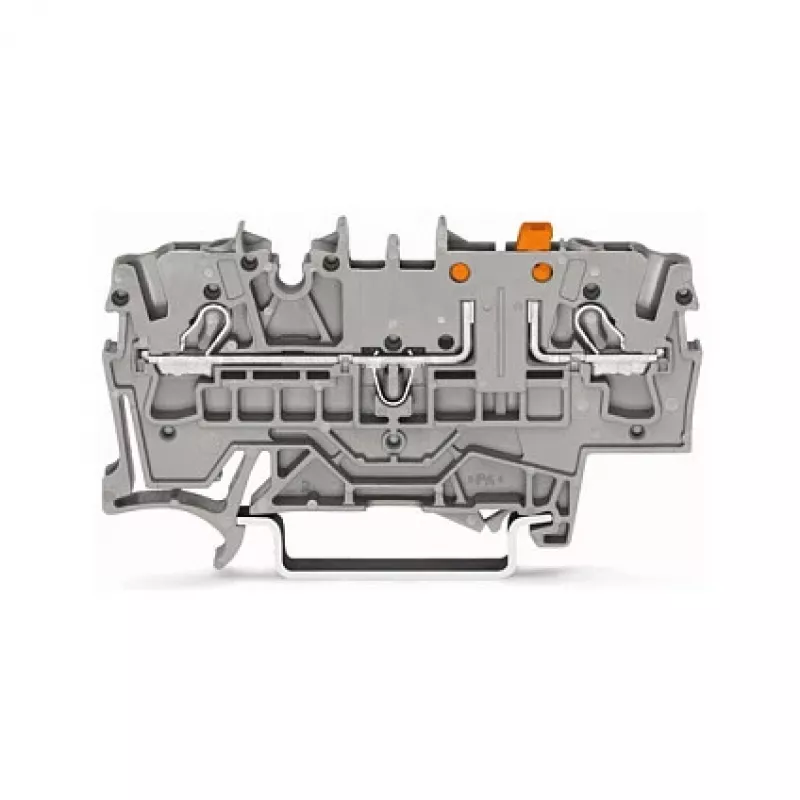

WAGO 2002-1671 2-Leiter-Trenn- und Prüfklemme mit Push-in CAGE CLAMP, grau

In Schaltschränken und Verteilerkästen ist das Prüfen und Trennen von Stromkreisen ohne Unterbrechung der Verdrahtung eine ständige Herausforderung. Die WAGO 2002-1671 2-Leiter-Trenn- und Prüfklemme löst dieses Problem, indem sie eine sichere, werkzeuglose Möglichkeit bietet, den Strompfad zu trennen und Prüfspitzen einzuführen, während die Leiter sicher geklemmt bleiben. Als Teil der TOPJOB® S Serie ist diese graue Klemme für die Hutschienenmontage ausgelegt und verarbeitet bis zu 800 V und 20 A, was sie zu einer zuverlässigen Wahl für die industrielle Automatisierung, Gebäudetechnik und den Schaltschrankbau macht.

Für wen ist sie geeignet

Diese Klemme ist ideal für Elektriker, Schaltschrankbauer und Wartungstechniker, die Routineprüfungen, Fehlersuche oder Signaltrennungen in Steuerkreisen durchführen müssen. Sie eignet sich für Anwendungen mit begrenztem Platz, bei denen Sicherheit und Zugänglichkeit von größter Bedeutung sind, wie z. B. in Maschinensteuerungen, SPS-Schnittstellen und Stromverteilern.

Hauptmerkmale

• 2-Leiter-Trenn- und Prüfklemme mit einem Potential
• Push-in CAGE CLAMP®-Anschlusstechnik für schnelle, vibrationssichere Verdrahtung
• Integrierte Prüfbuchse mit 2 mm Durchmesser für sichere Messungen ohne Trennen der Leiter
• Bemessungsspannung 800 V und Bemessungsstrom 20 A (bei 2,5 mm² Leitern)
• Akzeptiert massive und feindrähtige Leiter von 0,25 bis 4 mm² (22–12 AWG)
• Kompaktes graues Gehäuse aus Polyamid (PA 66), Entflammbarkeitsklasse V0 nach UL94
• Montage auf Standard-Hutschiene 35 mm
• Betriebstemperaturbereich: -35 °C bis +85 °C

Technische Daten

• Marke: WAGO
• Modell: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Serie: TOPJOB® S
• Anschlusstechnik: Push-in CAGE CLAMP®
• Anzahl der Leiter: 2
• Anzahl der Potentiale: 1
• Bemessungsspannung (UN): 800 V
• Bemessungsstoßspannung (Up): 8 kV
• Bemessungsstrom (IN): 20 A (bei 2,5 mm²)
• Bemessungsquerschnitt: 2,5 mm²
• Massiver Leiter: 0,25 - 4 mm² (22 - 12 AWG)
• Feindrähtiger Leiter: 0,25 - 4 mm² (22 - 12 AWG)
• Feindrähtig mit Aderendhülse: 0,25 - 2,5 mm² (22 - 14 AWG)
• Abisolierlänge: 9 - 11 mm (0,35 - 0,43 Zoll)
• Befestigungsart: Hutschiene 35
• Farbe: Grau
• Isolierstoff: Polyamid (PA 66)
• Prüfmöglichkeit: Prüfbuchse 2 mm Ø
• Trenntyp: Trenn- und Prüfklemme
• Verschmutzungsgrad: 3
• Entflammbarkeitsklasse: V0 nach UL94
• Betriebstemperatur: -35 ... +85 °C

Tipps

Für zuverlässige Verbindungen Leiter auf 9–11 mm abisolieren und bei feindrähtigen Leitern bei Bedarf Aderendhülsen verwenden. Zum Prüfen eines Stromkreises einen Standard-Prüfstecker mit 2 mm Durchmesser in die Buchse einführen – ohne den Draht zu entfernen. Vor Wartungsarbeiten immer sicherstellen, dass die Klemme spannungsfrei ist. Für Anwendungen mit höherem Strom die Variante mit 4 mm² in Betracht ziehen.
