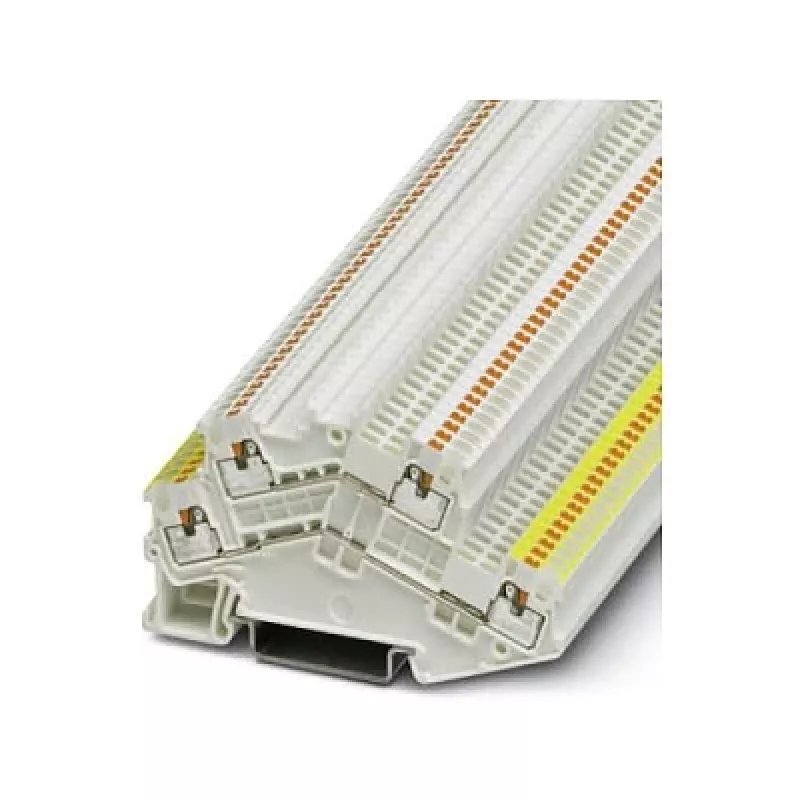

Phoenix Contact PTTBS 1,5/SWH/U-YE/O-WH Doppelstock-Klemme für KNX, Push-in, Weiß/Gelb

Elektriker und Schaltschrankbauer, die KNX-Bussysteme in Gebäudeautomationsprojekten verdrahten, benötigen oft einen kompakten, zuverlässigen Anschlusspunkt für Daten- und Stromleitungen. Die Phoenix Contact PTTBS 1,5/SWH/U-YE/O-WH Doppelstock-Klemme erfüllt diese Anforderung mit ihrem platzsparenden Design und der Push-in-Technologie und ist damit eine praktische Wahl für überfüllte Schaltschränke und Verteilerkästen.

Technische Daten

• Typ: Doppelstock-Klemme für KNX-Anwendungen
• Anschlusstechnik: Push-in (werkzeuglose Verdrahtung)
• Anzahl der Anschlüsse: 4 (2 pro Ebene)
• Anzahl der Potentiale: 2
• Nennquerschnitt: 1,5 mm² (starr 0,14–1,5 mm²)
• Nennspannung (IEC): 500 V
• Nennstrom (IEC): 17,5 A
• Bemessungsstoßspannung: 6 kV
• Montage: Tragschiene NS 35/7,5 oder NS 35/15
• Isolierstoff: Polyamid (PA), Brennbarkeitsklasse UL 94 V0
• Betriebstemperatur: -60 °C bis +105 °C
• Abisolierlänge: 8–10 mm
• Verschmutzungsgrad: 3, Überspannungskategorie III
• Farbe: Weiß mit gelbem Betätigungshebel (farbcodiert für KNX)

Warum diese Klemme?

Diese Klemme vereint zwei Ebenen in einem kompakten Gehäuse und halbiert so den Platzbedarf auf der Tragschiene im Vergleich zu einstöckigen Klemmen. Der Push-in-Anschluss ermöglicht das werkzeuglose Einführen von starren Leitern, was die Installation beschleunigt und bei großen Projekten die Ermüdung reduziert. Das weiße und gelbe Farbschema entspricht den KNX-Verdrahtungskonventionen und hilft, Verdrahtungsfehler zu vermeiden. Hergestellt aus flammhemmendem Polyamid, hält sie rauen Industrieumgebungen stand und erfüllt strenge Sicherheitsstandards.

Ideale Anwendungsfälle

• KNX-Buslinienverteilung in Gebäudeautomationsschränken
• Anschluss von Sensoren, Aktoren und Buskopplern in Smart Buildings
• Platzbeschränkte Schaltschränke, in denen Doppelstock-Dichte erforderlich ist
• Nachrüstprojekte, die zuverlässige, wartungsfreie Anschlüsse erfordern

Gut zu wissen

Die PTTBS 1,5/SWH/U-YE/O-WH ist Teil des umfassenden Klemmenprogramms von Phoenix Contact und gewährleistet Kompatibilität mit Standardzubehör wie Endhaltern, Trennplatten und Markierungssystemen. Ihr weiter Betriebstemperaturbereich macht sie für Innen- und Außeninstallationen geeignet, von Kühlhäusern bis zu Maschinenräumen. Für feindrähtige Leiter werden Aderendhülsen empfohlen, um den vollen Nennquerschnitt zu erreichen.
