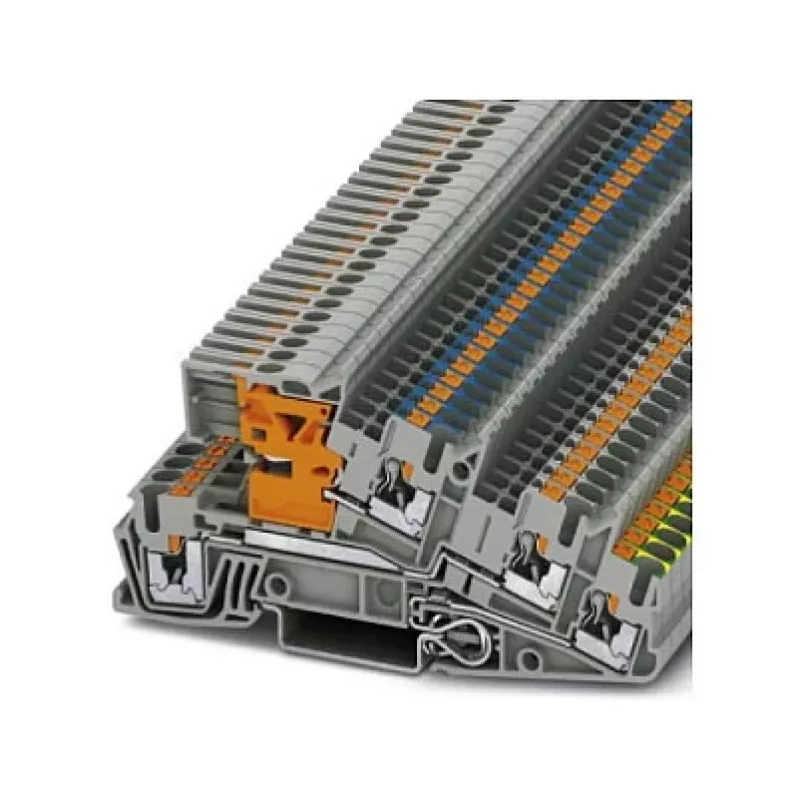

Phoenix Contact PTI 2,5-PE/L/NT Installations-Reihenklemme, mehrstöckig, Push-in, 3-stöckig, 2,5 mm², grau

In industriellen Schaltschränken und Verteilerkästen benötigen Elektriker eine kompakte und zuverlässige Lösung zum Anschluss von Schutzleiter-, Außenleiter- und Neutralleiter in einer einzigen Reihenklemme. Die Phoenix Contact PTI 2,5-PE/L/NT Installations-Reihenklemme erfüllt diese Anforderung mit einem dreistöckigen Design, das PE-, L- und NT-Funktionen in einem Gehäuse vereint. Die Push-in-Anschlusstechnik ermöglicht eine schnelle, werkzeugfreie Verdrahtung von starren und flexiblen Leitern und reduziert so die Installationszeit erheblich. Mit einem Nennquerschnitt von 2,5 mm² und einem Nennstrom von 24 A eignet sie sich für eine Vielzahl von Gebäude- und Maschinenverdrahtungsanwendungen. Das graue Polyamidgehäuse ist halogenfrei und flammwidrig nach UL 94 V0, was die Sicherheit in anspruchsvollen Umgebungen gewährleistet.

Wichtige technische Daten

• Typ: Installations-Reihenklemme, mehrstöckig
• Anschlussart: Push-in
• Anzahl der Ebenen: 3 (PE/L/NT)
• Anzahl der Anschlüsse: 6
• Nennquerschnitt: 2,5 mm²
• Bemessungsspannung (IEC): 400 V
• Bemessungsstrom (IEC): 24 A
• Leiterquerschnitt starr: 0,14 - 4 mm²
• Leiterquerschnitt flexibel: 0,14 - 4 mm²
• Leiterquerschnitt AWG: 26 - 12
• Befestigungsart: Tragschiene (NS 35/7,5, NS 35/15)
• Farbe: Grau
• Isolierstoff: Polyamid (PA)
• Brennbarkeitsklasse: UL 94 V0
• Abisolierlänge: 10 mm
• Verschmutzungsgrad: 3
• Betriebstemperatur: -60 °C bis 105 °C
• Zulassungen: UL, cUL, VDE, EAC, KEMA-KEUR

Warum diese Klemme wählen

Die PTI 2,5-PE/L/NT zeichnet sich durch ihr platzsparendes dreistöckiges Design aus, das PE-, L- und NT-Anschlüsse in einem Block vereint und so die Verdrahtungskomplexität und den Platzbedarf im Schaltschrank reduziert. Die Push-in-Technologie macht Spezialwerkzeuge überflüssig und ermöglicht schnellere und konsistentere Anschlüsse. Das robuste Polyamidgehäuse und der weite Temperaturbereich machen sie für Innen- und Außenanwendungen geeignet. Die Einhaltung internationaler Normen wie UL, VDE und KEMA-KEUR gewährleistet weltweite Akzeptanz und Zuverlässigkeit.

Ideale Anwendungsfälle

• Gebäudeinstallation: Verteiler für Beleuchtungs- und Stromkreise
• Maschinenbau: Schaltschränke mit kompakter Mehrleiteranschließung
• Erneuerbare Energien: Verdrahtung von Solarwechselrichtern und Windkraftanlagen
• Industrieautomation: Sensor- und Aktoranschluss in rauen Umgebungen

Gut zu wissen

Diese Reihenklemme ist Teil der Phoenix Contact PTI-Serie, die für ihr modulares und vielseitiges Design bekannt ist. Sie kann auf Standard-Tragschienen NS 35/7,5 und NS 35/15 montiert werden. Der Push-in-Anschluss akzeptiert sowohl starre als auch flexible Leiter mit Aderendhülsen, und die Abisolierlänge von 10 mm gewährleistet einen zuverlässigen Kontakt. Die graue Farbe ist Standard für Neutral- und PE-Funktionen und erleichtert die Identifizierung der Stromkreise. Für eine optimale Leistung verwenden Sie Leiter innerhalb des angegebenen Querschnittsbereichs und stellen Sie sicher, dass die Klemme beim Befestigen auf der Schiene mit dem richtigen Drehmoment angezogen wird.
