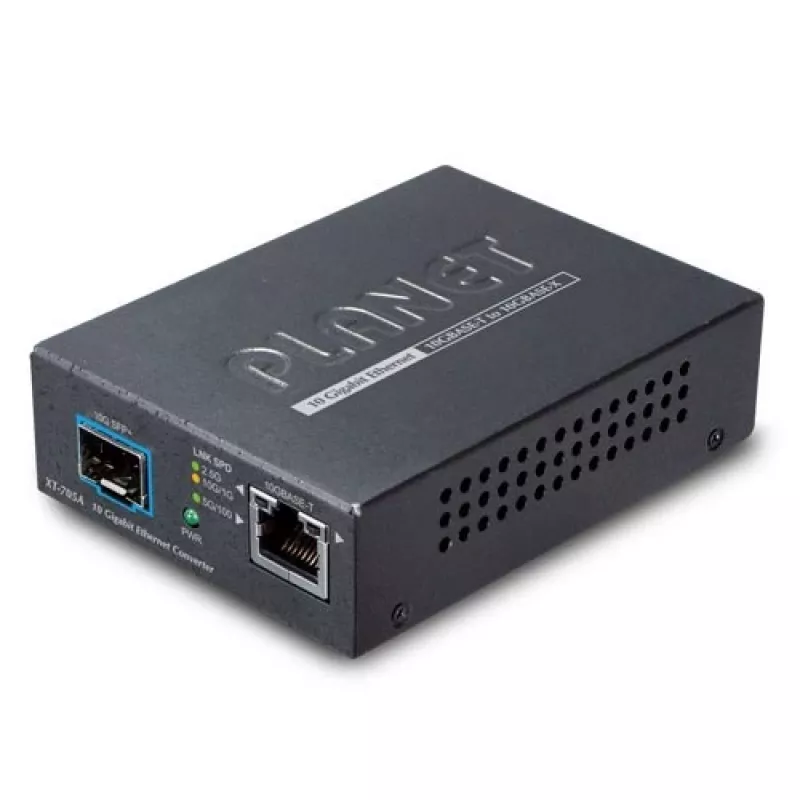

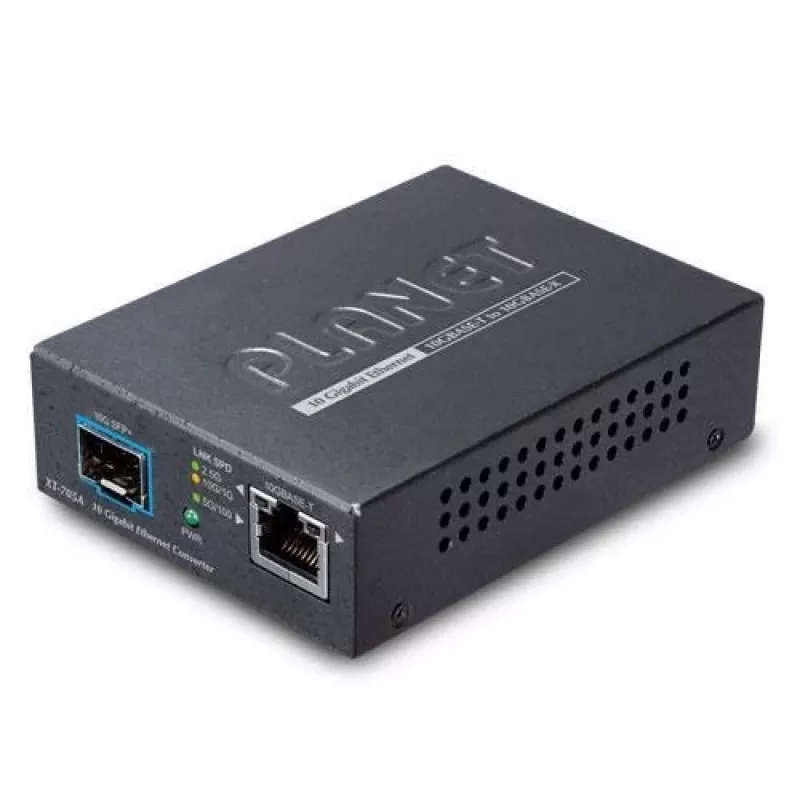

Netzwerk-Medienkonverter PLANET XT-705A

Der PLANET XT-705A Netzwerk-Medienkonverter bietet flexible Entfernungsverlängerung zwischen Kupfer- und Glasfaserverbindungen, indem er einen 10G/5G/2,5G/1G/100BASE-T RJ-45-Port mit einem 10GBASE-X SFP+-Steckplatz kombiniert. Er ermöglicht die Medienkonvertierung von 10GBASE-T-Kupfer zu 10GBASE-SR/LR-Glasfaser-Transceivern (SFP+), um Verbindungen von Multimode-Kurzstreckenverbindungen bis zu 300 Metern auf Singlemode-Langstreckenverbindungen bis zu 60 Kilometern zu erweitern. Das Gerät ist für Umgebungen konzipiert, die einen 10-Gigabit-Ethernet-Durchsatz erfordern, wie Rechenzentren, Unternehmens-Backbones, Campus-Netzwerke und Carrier-Infrastruktur.

Vorteile

Der XT-705A bietet Wire-Speed-Paketweiterleitung mit einer internen 20-Gbit/s-Fabric und unterstützt 16K-Jumbo-Frames, was einen hohen Datendurchsatz und minimale Paketverluste gewährleistet. Er verfügt über Ethernet-ESD-Schutz (Kontakt ±6 kV, Luft ±8 kV) und ±4 kV Überspannungsimmunität für verbesserte Stabilität. Das energieeffiziente Chip-Design führt zu niedrigem Verbrauch (ca. 3,75 W im Volllastbetrieb). Das Gerät kann eigenständig betrieben oder in ein PLANET MC-700/MC-1500 Medienkonverter-Chassis für zentrale Stromversorgung und Rack-/Schienen- oder Wandmontage eingesetzt werden.

Geeignet für

• Verlängerung von 10-Gigabit-Ethernet-Verbindungen zwischen Switches, Servern und Patchpanels
• Rechenzentrumsverbindungen und Cloud-Computing-Umgebungen
• Unternehmens-Backbone- und Campus-Netzwerk-Uplinks
• Carrier- und Service-Provider-Glasfaserausbau

Wichtige Spezifikationen

• Modell: PLANET XT-705A

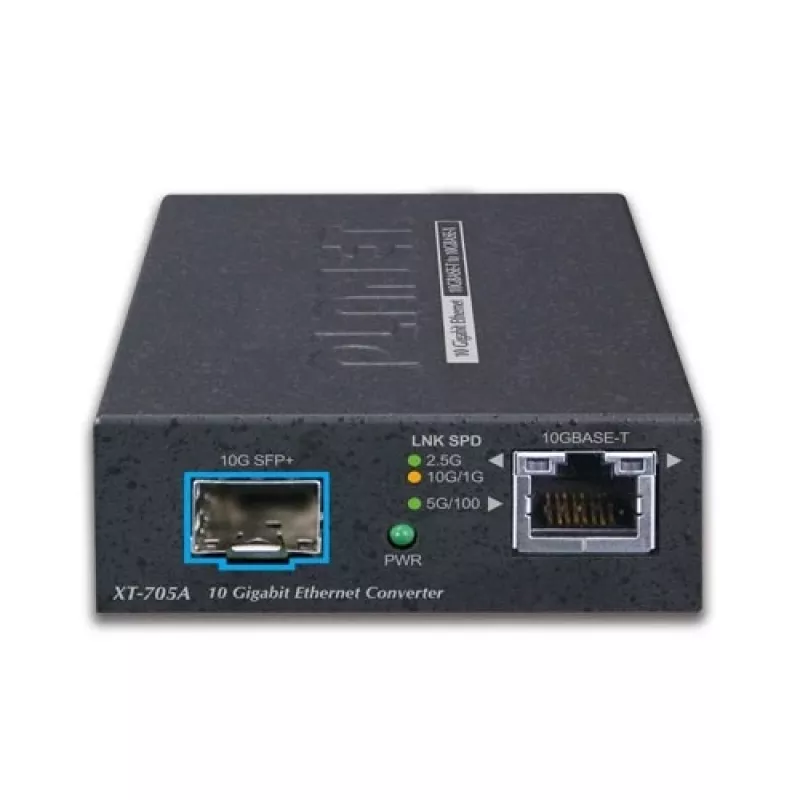

• Ports: 1 × 10G/5G/2,5G/1G/100BASE-T RJ-45, 1 × 10GBASE-X SFP+
• Unterstützte SFP+-Module: 10GBASE-SR (Multimode) und 10GBASE-LR (Singlemode)
• Maximale Übertragungsrate: 10 000 Mbit/s
• Entfernung: bis zu 300 m (Multimode), bis zu 10/40/60 km (Singlemode abhängig vom Transceiver)
• Interne Fabric: 20 Gbit/s; Jumbo-Frame: 16K
• ESD-/Überspannungsschutz: Kontakt ±6 kV, Luft ±8 kV, Überspannung ±4 kV
• Leistungsaufnahme: ca. 3,75 W
• Gewicht: 0,18 kg

Verwendung

Setzen Sie einen kompatiblen 10G SFP+-Transceiver (SR oder LR) in den SFP+-Steckplatz ein und verbinden Sie das Glasfaserkabel mit dem entfernten Glasfasergerät. Schließen Sie den Kupfer-RJ-45-Port an einen Switch, Server oder Patchpanel an, der die erforderliche Ethernet-Geschwindigkeit unterstützt; der Port unterstützt Auto-Negotiation für 10G/5G/2,5G/1G/100BASE-T. Falls bevorzugt, schieben Sie den XT-705A in ein PLANET MC-700- oder MC-1500-Chassis, um eine zentrale Gleichstromversorgung und geordnete Montage zu ermöglichen. Schalten Sie das Gerät ein und überprüfen Sie die Link-/Aktivitäts-LEDs und die Netzwerkverbindung. Wählen Sie Singlemode-Transceiver für Langstreckenverbindungen und Multimode für Kurzstreckenverbindungen.

Empfehlungen

Für zuverlässige Langstreckenverbindungen verwenden Sie zertifizierte 10GBASE-LR Singlemode-SFP+-Transceiver und geeignete Singlemode-Faser (mit korrektem Steckertyp). Für Kurzstreckenverbindungen bis zu 300 m verwenden Sie 10GBASE-SR-Transceiver mit OM3/OM4-Multimode-Faser. Wenn Sie mehrere Konverter einsetzen, erwägen Sie die Verwendung des PLANET Medienkonverter-Chassis für zentrale Stromversorgung und einfacheres Kabelmanagement.
