Netzteil MEAN WELL NDR-75-24

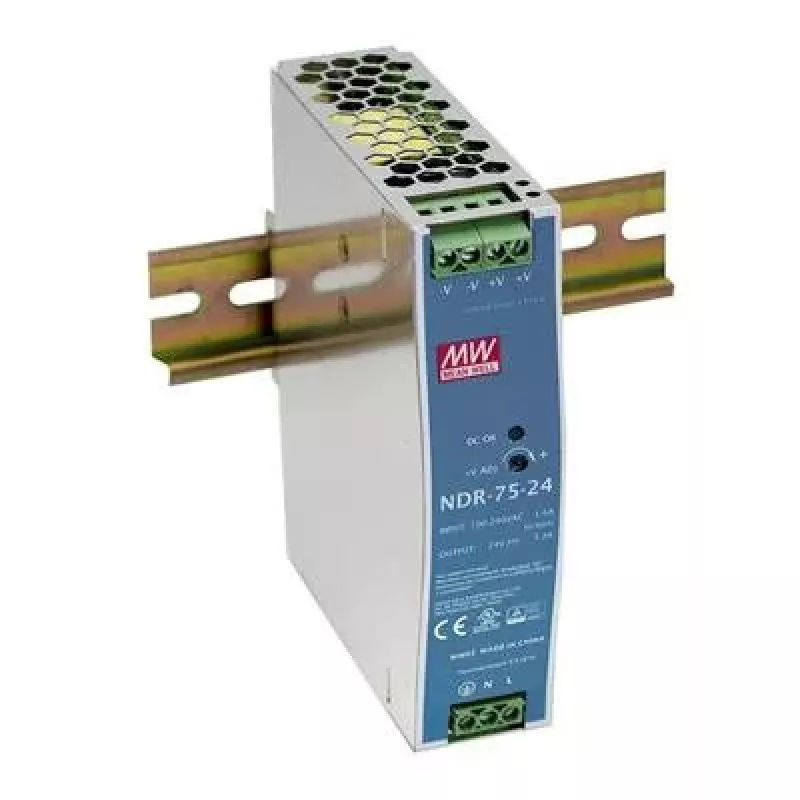

Das MEAN WELL NDR-75-24 ist ein AC-DC-Einzelausgangs-Industrienetzteil für die DIN-Schienenmontage, das 24 V DC bei 3,2 A (75 W) aus einem Weitbereichseingang von 90–264 VAC liefert. Es ist in einem Metallgehäuse mit kompaktem DIN-Schienenprofil (32 mm breit, 102 mm tief, 125,2 mm hoch) untergebracht und für Schaltschränke und die Industrieautomation konzipiert, wo eine stabile 24-V-Versorgung erforderlich ist. Das Gerät ist RoHS-konform und für Großinstallationen in Mehrfachpackungen erhältlich.

Vorteile

Das MEAN WELL NDR-75-24 bietet eine geregelte 24-V-Ausgangsspannung mit 75 W Gesamtleistung und Kurzschluss-/Überlastschutz, wie für Industriestromversorgungsmodule typisch. Sein Metallgehäuse und die DIN-Schienenmontage gewährleisten eine sichere Installation und Wärmeableitung in Elektroschränken. Der Weitbereichseingang (90–264 VAC) unterstützt internationale Netzspannungen und reduziert die Empfindlichkeit gegenüber Versorgungsschwankungen.

Geeignet für

• Industrielle Schalttafeln und Automatisierungssysteme
• SPS-Stromversorgung und Feldgeräte
• Maschinensteuerschränke und Gebäudemanagementsysteme
• Großinstallationen, bei denen mehrere DIN-Schienen-Netzteile benötigt werden

Technische Daten

• Modell: MEAN WELL NDR-75-24
• Ausgang: 24 V DC, 3,2 A (75 W)
• Eingangsspannung: 90–264 VAC
• Montage: DIN-Schiene
• GehäVerwendung: Metall
• Abmessungen (B × T × H): 32 mm × 102 mm × 125,2 mm
• Konformität: RoHS
• MPN: NDR-75-24, EAN: 4021087019675

Verwendung

Montieren Sie das Netzteil auf einer Standard-DIN-Schiene im Inneren des Schaltschranks, wobei auf ausreichende Belüftung und sichere Erdung zu achten ist. Schließen Sie den Wechselstromeingang innerhalb des spezifizierten Bereichs von 90–264 VAC an und verdrahten Sie den 24-V-DC-Ausgang mit der Last, wobei die richtige Polarität eingehalten werden muss. Überprüfen Sie die Ausgangsspannung unter Last und verwenden Sie geeignete Sicherungen auf den Eingangs- und Ausgangskreisen gemäß den örtlichen Elektrovorschriften.

Empfehlungen

Installieren Sie das Gerät in einem belüfteten Gehäuse fern von direkten Wärmequellen, befolgen Sie die MEAN WELL-Verdrahtungs- und Erdungsrichtlinien und lassen Sie zwischen benachbarten Modulen Platz für die Luftzirkulation, um eine zuverlässige Leistung zu gewährleisten.
