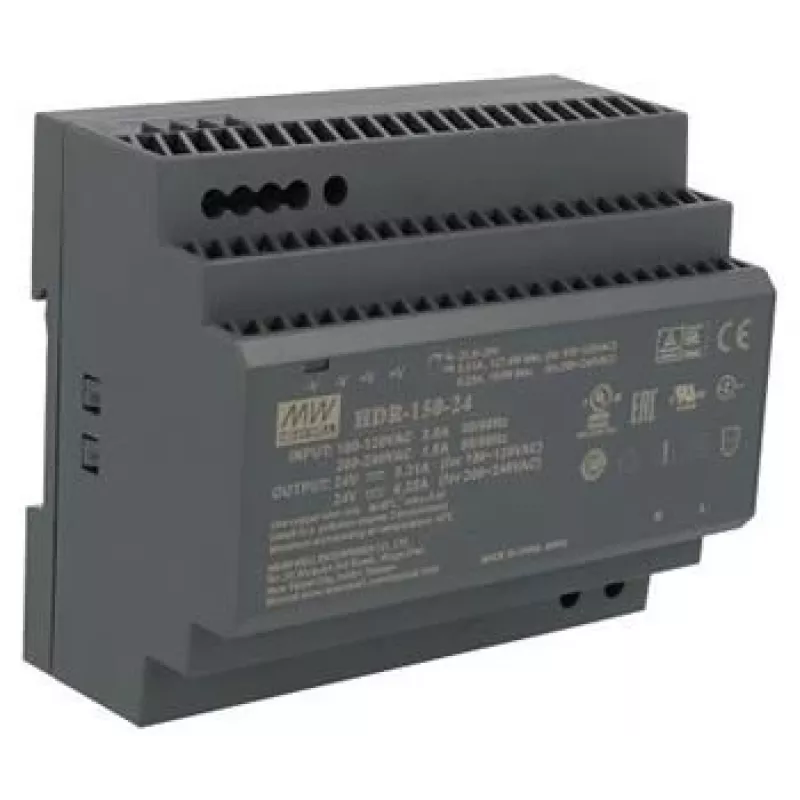

Netzteil MEAN WELL HDR-150-24

Das MEAN WELL HDR-150-24 ist ein ultraflaches AC-DC-Hutschienen-Netzteil, das für Installationen in Industrie- und Schaltschränken konzipiert wurde. Es akzeptiert einen weiten Eingangsbereich von 85–264 VAC und liefert einen geregelten 24-V-DC-Ausgang mit bis zu 6,25 A (150 W Gesamtleistung). Das kompakte Gehäuse (105 mm × 54,5 mm × 90 mm) passt auf Standard-Hutschienen und erfüllt die RoHS-Umweltanforderungen, wodurch es sich für Geräte eignet, die eine stabile 24-V-DC-Versorgung benötigen.

Vorteile

Das HDR-150-24 bietet einen weiten Eingangsspannungsbereich für den Einsatz in verschiedenen Netzumgebungen, ein schlankes Profil für platzsparende Hutschienenmontage und einen stabilen 24-V-DC-Ausgang mit einer Nennleistung von 150 W. Sein Metallgehäuse ermöglicht eine zuverlässige Installation in Schaltschränken, und die RoHS-Konformität reduziert die Umweltbelastung.

Geeignet für (Aufgaben / Anwendungsfälle)

• Versorgung von SPS, Relais und Steuerungsmodulen in Industrieschränken
• Versorgung von 24-V-DC-Sensoren und -Aktoren
• Hutschieneninstallationen in Automatisierungs- und Gebäudeleitsystemen
• Ersatz oder Aufrüstung vorhandener 24-V-Netzteile in Maschinen

Technische Daten

• Modell: MEAN WELL HDR-150-24 (MPN: HDR-150-24)
• Eingangsspannung: 85–264 VAC
• Ausgangsspannung: 24 V DC
• Ausgangsstrom: 6,25 A
• Ausgangsleistung: 150 W
• Abmessungen: 105 × 54,5 × 90 mm
• Montage: Hutschiene
• Konformität: RoHS
• EAN: 4021087049573

Verwendung

Montieren Sie das HDR-150-24 auf einer Standard-Hutschiene im Schaltschrank. Schließen Sie den Wechselstromeingang (85–264 VAC) an die dafür vorgesehenen Klemmen L und N und die Schutzerde an die PE-Klemme an. Schließen Sie den 24-V-DC-Ausgang unter Beachtung der Polarität an die Last an. Stellen Sie sicher, dass die Gesamtlast 6,25 A nicht überschreitet, und sorgen Sie für ausreichende Belüftung um das Gerät. Befolgen Sie die örtlichen Elektrovorschriften und schalten Sie die Netzspannung vor der Verkabelung ab.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb vermeiden Sie eine kontinuierliche Belastung über 80 % des Nennstroms, stellen Sie sicher, dass Umgebungstemperatur und Belüftung innerhalb des vom Hersteller angegebenen Bereichs bleiben, und verwenden Sie geeignete Sicherungen am Wechselstromeingang und Gleichstromausgang, falls von den örtlichen Vorschriften gefordert.
