Multiswitch Kathrein EXR 2508 Grau

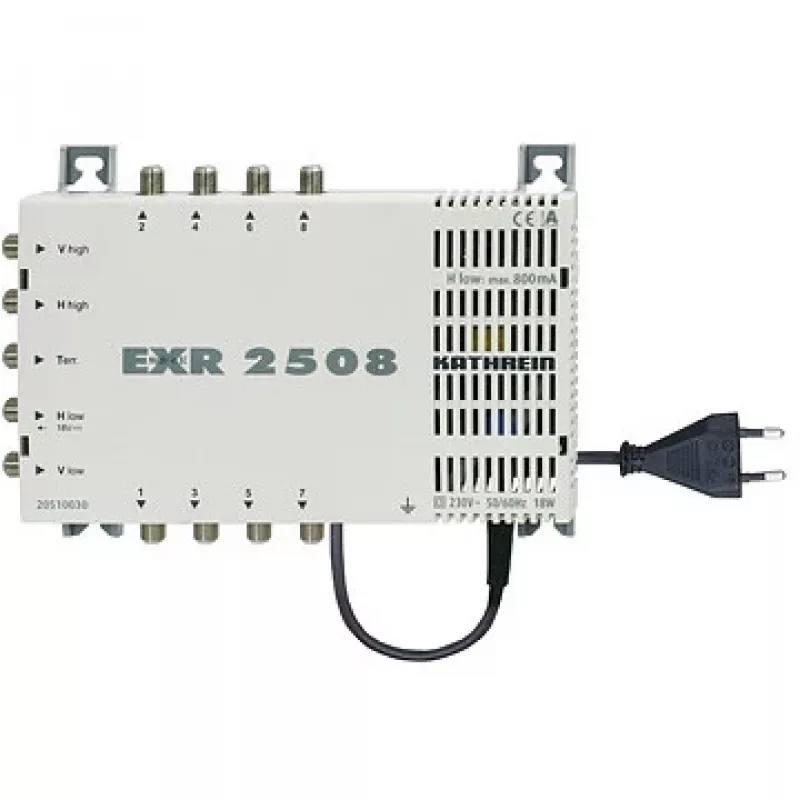

Der Multiswitch Kathrein EXR 2508 Grau verteilt vier Satellitenebenen zusammen mit terrestrischen Signalen an bis zu acht Receiver. Er verfügt über einen terrestrischen Eingang und vier Satelliten-Eingänge mit acht Ausgängen und arbeitet im Frequenzbereich von 47–862 MHz. Das Gerät enthält einen integrierten Verstärker und eine Vorverzerrung zur Kompensation der Kabeldämpfung, zeichnet sich durch eine hohe Entkopplung zwischen den Ausgängen aus und ist für die Installation in Innenräumen vorgesehen. Der Multiswitch akzeptiert eine Fernspeisung über die horizontalen Low-Eingänge und ermöglicht den terrestrischen Empfang auch bei ausgeschalteten Sat-Receivern.

Vorteile

Der Multiswitch benötigt nur einen Downlink pro Receiver (zwei für Twin-Receiver) und ermöglicht die unabhängige Wahl der Polarisationsebene horizontal/vertikal und low/high pro Receiver durch die Nutzung der 14/18-V- und 0/22-kHz-Steuersignale über das Koaxialkabel. Die integrierte Verstärkung hält die Satellitensignaldämpfung gering, während die Vorverzerrung die Dämpfung über lange Kabelstrecken ausgleicht. Der passive terrestrische Bereich (5–862 MHz) und die hohe Ausgangsentkopplung reduzieren Störungen zwischen den Receivern. Das Gerät ist kompakt und stromsparend, arbeitet mit einer Versorgungsspannung von 198–253 V AC und einer typischen Stromaufnahme von 20 mA.

Geeignet für

Technische Daten

Verwendung

Verbinden Sie die vier Satelliteneingänge und den terrestrischen Eingang mit den entsprechenden Zuleitungen. Führen Sie Koaxialkabel von den acht Ausgängen zu den Receivern und stellen Sie sicher, dass die F-Stecker ordnungsgemäß angezogen sind. Steuern Sie die Polarisation und das Frequenzband jedes Receivers über die 14/18-V- und 0/22-kHz-Befehle, die über das Koaxkabel gesendet werden. Falls eine Fernspeisung erforderlich ist, versorgen Sie das Gerät über die horizontalen Low-Eingänge mit Strom; die anderen Eingänge bleiben spannungsfrei, um die Kompatibilität mit Steuerungssystemen wie UAS 485/585 zu gewährleisten. Montieren Sie das Gerät in Innenräumen an einem trockenen, belüfteten Ort und beachten Sie die örtlichen Vorschriften für den Netzanschluss.

Empfehlungen

Verwenden Sie für eine optimale Leistung ein hochwertiges Koaxialkabel mit korrekt installierten F-Steckern, halten Sie die Kabelwege so kurz wie möglich und überprüfen Sie die Receivereinstellungen für Spannung und Tonsteuerung. Berücksichtigen Sie bei der Planung größerer kaskadierter Systeme die Verstärkung und die Vorverzerrung, um ausreichende Signalpegel an den weitesten Ausgängen sicherzustellen.
