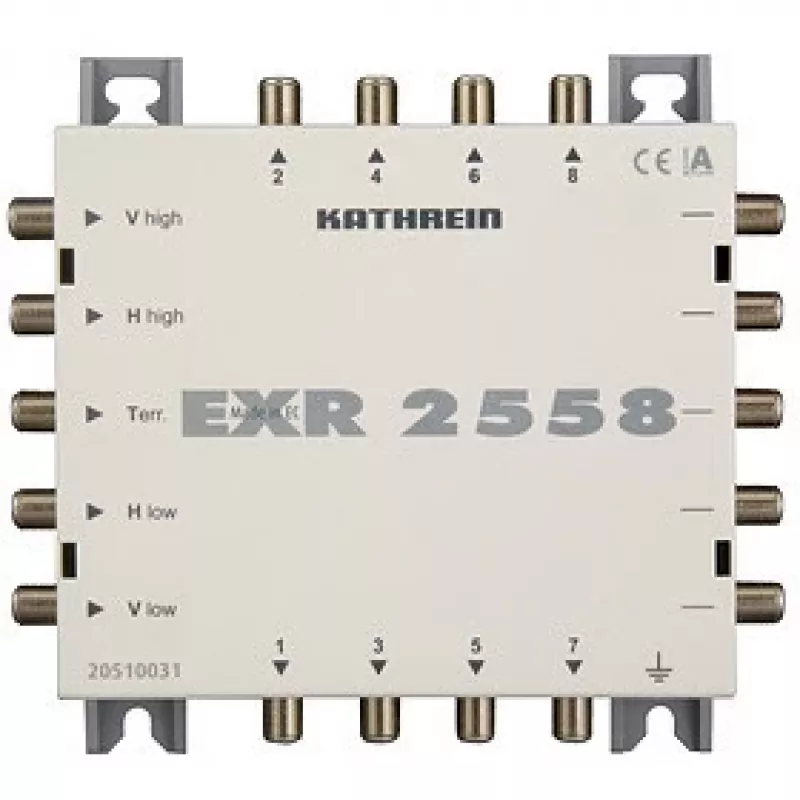

Satelliten-Multischalter Kathrein EXR 2558 Grau

Der Kathrein EXR 2558 Grau ist ein kompakter Indoor-Satelliten-Multischalter, der vier Satelliten-Polarisations-/Bandebenen und terrestrische Signale an mehrere Receiver verteilt. Er unterstützt einen Frequenzbereich von 47 bis 862 MHz, verwendet F-Stecker und bietet einen terrestrischen Eingang, vier Satelliten-ZF-Eingänge sowie acht Teilnehmerausgänge (Sub). Das Gerät verfügt über einen integrierten Verstärker mit Vorentzerrung zur Kompensation von Kabeldämpfung und hält den terrestrischen Empfang auch bei ausgeschalteten Satelliten-Receivern aufrecht. Die Stromaufnahme beträgt ca. 20 mA, die Abmessungen sind 159 x 148 x 43 mm bei einem Gewicht von 0,45 kg. Es wird eine Wechselstromversorgung von 198–253 V benötigt.

Vorteile

Der Multischalter ermöglicht die unabhängige Auswahl von Horizontal-/Vertikal- und Low-/High-Band pro Receiver, wobei pro Einzelreceiver nur ein Downlink-Kabel erforderlich ist (zwei für Twin-Receiver). Er ist kaskadierbar zur Systemerweiterung, bietet eine hohe Entkopplung zwischen den Ausgängen zur Reduzierung von Übersprechen und akzeptiert Fernspeisung über die Horizontal-Low-Eingänge, während andere Eingänge spannungsfrei bleiben für Kompatibilität mit UAS 485/585-Geräten. Ein integrierter Verstärker und die Vorentzerrung reduzieren dämpfungsbedingte Signalverluste auf langen Koaxialkabelstrecken, und terrestrische Signale bleiben passiv im Bereich 5–862 MHz verfügbar.

Geeignet für

Technische Spezifikationen

Verwendung

Installieren Sie den Multischalter im Innenbereich und verbinden Sie die LNB-Ausgänge der Schüssel und die terrestrische Antenne über F-Koaxialstecker mit den entsprechenden Eingängen. Schließen Sie die Receiver an die Teilnehmerausgänge an; jeder Einzelreceiver benötigt ein Downlink-Kabel, Twin-Receiver benötigen zwei. Bei Bedarf kaskadieren Sie weitere Multischalter, indem Sie entsprechende Ein-/Ausgänge gemäß Systemdesign verbinden. Stellen Sie die Wechselstromversorgung (198–253 V) sicher; die Fernspeisung des Geräts ist über die Horizontal-Low-Eingänge möglich, wobei andere Eingänge für die Kompatibilität mit UAS 485/585-Geräten spannungsfrei bleiben.

Empfehlungen

Um die Signalqualität auf langen Koaxialkabelstrecken zu erhalten, verwenden Sie hochwertige RG-6 oder gleichwertige Koaxialkabel und beachten Sie die Vorentzerrungs- und Verstärkereinstellungen des Geräts. Achten Sie auf korrekte Polarität und feste F-Stecker-Verbindungen; planen Sie bei größeren Installationen die Kaskadenstufen und die Stromversorgung, um eine Überlastung einzelner Einspeisepunkte zu vermeiden.
