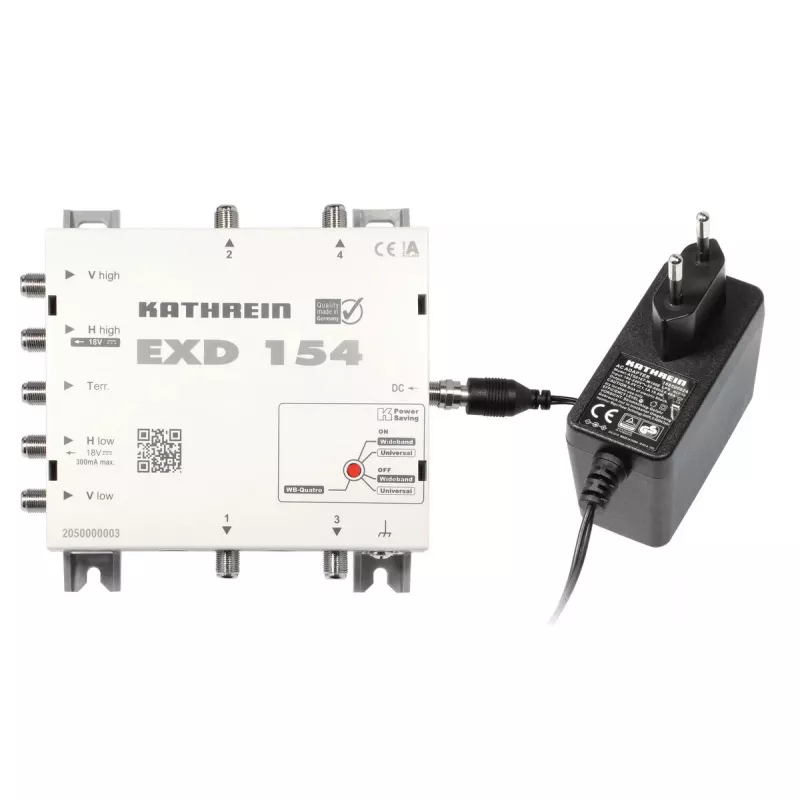

Satelliten-Multischalter Kathrein EXD 154 5 Eingänge 300-2350 MHz

Der Kathrein EXD 154 ist ein kompakter Satelliten-Multischalter mit fünf Eingängen, der Satelliten-Eingangsfrequenzen von 300 bis 2350 MHz und terrestrische Signale von 5 bis 862 MHz unterstützt. Für die Innenmontage konzipiert, bietet er eine automatische Erkennung des Receiver-Betriebs und unterstützt die Einzelkabelverteilung für bis zu 16 Receiver pro Ausgang, wenn die Receiver- und Systemstandards dies zulassen. Das Gerät verfügt über eine integrierte, effiziente Stromversorgung für die LNB-Speisung und eine eingebaute AGC zur Stabilisierung der Sat-ZF-Ausgangspegel.

Vorteile

Der Multischalter erkennt und passt sich automatisch an alle gängigen Signalisierungsarten an (14/18 V, 0/22 kHz, DiSEqC 1.0) und unterstützt die Einkabelstandards EN 50494 und EN 50607 (SCD2/JESS), einschließlich der Verwendung von PIN-Codes im Einkabelmodus. Breitbandkompatible Eingänge ermöglichen den Betrieb mit Breitband-LNBs und Multi-Feed-Systemen, und ein Breitband-zu-Quatro-Umwandlungsmodus erlaubt es dem EXD 154, einen Quatro-LNB für die Speisung eines Standard-Multischalters zu emulieren. Die integrierte AGC sorgt für konstante Ausgangspegel, und ein effizientes, kurzschlussgeschütztes Netzteil versorgt den/die LNB(s). Ein Energiesparmodus deaktiviert den Verbrauch, wenn alle Receiver ausgeschaltet sind, und kann optional den/die LNB(s) abschalten.

Geeignet für

• Kleine bis mittlere Satelliten-TV-Installationen in Wohnungen oder Häusern
• Setups mit Breitband-LNBs oder Multi-Feed-Satellitenkonfigurationen
• Einkabelverteilung (Unicable/JESS) an mehrere Receiver
• Innenmontage, wo kompakte Abmessungen und geringer Stromverbrauch erforderlich sind

Technische Daten

• Marke: Kathrein, Modell EXD 154 (MPN: 2050000003)
• Eingänge: 5
• Satelliten-Eingangsfrequenzbereich: 300–2350 MHz
• Terrestrischer Eingangsfrequenzbereich: 5–862 MHz
• Geringe Stromaufnahme: 25 mA (Leerlaufangabe aus der Zusammenfassung)
• Abmessungen (B×T×H): 215 × 43 × 148 mm
• Inneninstallation, integrierte LNB-Stromversorgung mit Kurzschlussschutz

Verwendung

Montieren Sie den Multischalter im Innenbereich und schließen Sie die Satelliten- und terrestrischen Eingänge gemäß dem Installationsplan an. Versorgen Sie bei Bedarf den/die LNB(s) über das integrierte Netzteil mit Strom. Verbinden Sie die Receiver oder ein Verteilnetz mit den Ausgängen. Das Gerät erkennt automatisch die Receiver-Signalisierung und wählt den entsprechenden Modus (Legacy-Signalisierung, DiSEqC oder Einkabel EN 50494 / EN 50607). Wenn Sie Breitband-LNBs verwenden, aktivieren Sie bei Bedarf den Breitband-zu-Quatro-Modus, um einen nachgeschalteten Standard-Multischalter zu speisen.

Empfehlungen

Stellen Sie bei Multi-Feed- oder Breitbandinstallationen sicher, dass die angeschlossenen Receiver den gewählten Einkabelstandard (EN 50494 oder EN 50607/JESS) oder DiSEqC unterstützen, sofern erforderlich; überprüfen Sie die Kabelqualität und Erdung, um die Signalintegrität zu wahren und von den AGC- und Energiesparfunktionen des EXD 154 zu profitieren.
