EXR 156 Kathrein Grau

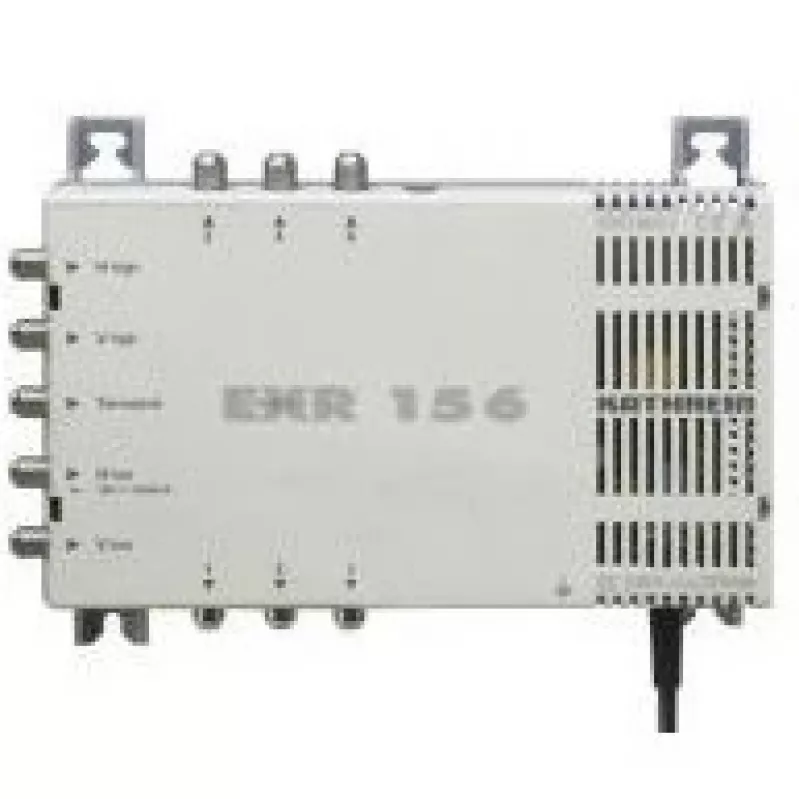

Der Kathrein EXR 156 Grau ist ein kompakter Multischalter-Verteilverstärker für die kombinierte Verteilung von terrestrischem und Satelliten-TV. Er deckt einen Frequenzbereich von 47–862 MHz für terrestrische Signale und 950–2150 MHz für Satellitensignale ab, verfügt über einen terrestrischen Eingang, vier Satellitenausgänge und sechs Sub-Ausgänge und verwendet F-Buchsen. Das Gerät enthält ein integriertes 18 V / 550 mA Netzteil und hat eine geringe interne Leistungsaufnahme von 25 mA.

Vorteile

Der EXR 156 bietet flexible Signalverteilung für kleine bis mittlere Installationen und kombiniert terrestrische und Satellitenverteilung in einem einzigen Gehäuse. Sein integriertes Netzteil vereinfacht die Installation, indem es die erforderliche Spannung an die angeschlossenen Satelliten-LNBs liefert, während die F-Buchsen standardmäßige, zuverlässige HF-Verbindungen gewährleisten. Das Gerät ist kompakt und leicht und eignet sich daher für Installationen mit begrenztem Platz.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie den EXR 156 an einem trockenen, belüfteten Ort und verbinden Sie die terrestrische Antenne mit dem terrestrischen Eingang und die Satellitenschüssel-LNB(s) mit den Satelliteneingängen über F-Buchsen. Schließen Sie das Gerät an das Stromnetz (198–253 V AC) an, damit das integrierte Netzteil 18 V / 550 mA an die Satellitenausgänge liefern kann. Verteilen Sie die Ausgänge über mit F-Steckern abgeschlossene Koaxialkabel an Empfänger oder Tuner. Überprüfen Sie die Signalpegel an jedem Ausgang und passen Sie die nachgeschaltete Verstärkung bei Bedarf an.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb hochwertige Koaxialkabel und F-Stecker, halten Sie die Kabellängen so kurz wie möglich und führen Sie nach der Installation Signalpegelmessungen durch. Setzen Sie das Gerät keiner Feuchtigkeit aus und sorgen Sie für ausreichende Belüftung um das Gehäuse.
