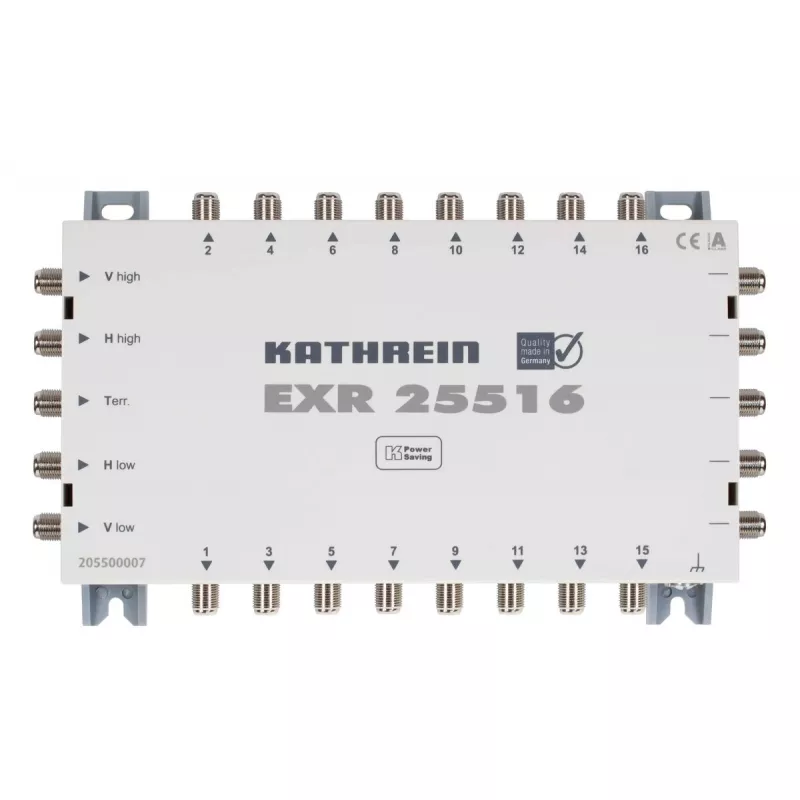

Satelliten-Multischalter Kathrein EXR 25516 5 Eingänge 16 Ausgänge

Der Kathrein EXR 25516 Satelliten-Multischalter bietet 5 Eingänge und 16 Ausgänge, um vier Satelliten-Polarisations-/Positionierungsebenen sowie terrestrische Signale an mehrere Receiver zu verteilen. Er liefert 25 dB Entkopplung für horizontale und vertikale Signale und einen Ausgangspegel von bis zu 109 dBµV. Das kompakte Gehäuse (239 mm × 43 mm × 148 mm) ist für die Inneninstallation vorgesehen und unterstützt die kaskadierte Systemerweiterung.

Vorteile

Der Multischalter ermöglicht jedem Receiver die Nutzung einer einzigen Koaxialleitung (zwei Leitungen für Twin-Receiver) und erlaubt die unabhängige Auswahl von horizontal/vertikal und Low/High-Band von jedem Receiver über 14/18 V und 0/22 kHz Signalisierung. Ein integrierter Verstärker mit Preemphasis kompensiert die Kabeldämpfung, um Verbindungsverluste im Satellitenbereich zu minimieren. Hohe Entkopplung zwischen den Ausgängen reduziert Interferenzen, und der terrestrische Pfad bleibt auch dann verfügbar, wenn Satelliten-Receiver ausgeschaltet sind. Das Gerät unterstützt die Durchschleif-Erweiterung um 16 Anschlüsse pro Gerät, und bis zu sechs Geräte können kaskadiert werden. Eine Energiesparfunktion schaltet die LNB-Spannung am End-Multischalter ab, wenn keine Receiver-Aktivität erkannt wird.

Geeignet für

• Mehrfamilienhäuser und Installationen mit mehreren Wohneinheiten zur Verteilung von Satelliten- und terrestrischem Fernsehen
• Kleine gewerbliche Standorte, die mehrere Tuner-Anschlüsse benötigen
• Systeme, die eine kaskadierte Erweiterung auf bis zu sechs Multischalter erfordern

Technische Daten

• Marke: Kathrein
• Modell: EXR 25516 (MPN 205500007, EAN 4063242002191)
• Eingänge: 5 (vier Sat-Ebenen + terrestrisch)
• Ausgänge: 16
• Entkopplung: 25 dB (H/V)
• Ausgangspegel: bis zu 109 dBµV
• Terrestrischer Bereich: 5–862 MHz passiv
• Kaskadierbar: bis zu 6 Geräte; Durchschleif-Erweiterung um jeweils 16 Anschlüsse
• Steuerung: 14/18 V und 0/22 kHz Umschaltung über Koax
• Installation: innen
• Abmessungen (B × T × H): 239 × 43 × 148 mm

Verwendung

Installieren Sie den Multischalter im Innenbereich und schließen Sie die Satellitenschüssel und die terrestrische Antenne an die dafür vorgesehenen Eingänge an. Verlegen Sie ein Koaxialkabel von jedem Receiver-Ausgang; Twin-Receiver benötigen zwei Leitungen. Die Receiver steuern die Polarisations- und Bandumschaltung, indem sie 14/18 V und 0/22 kHz Signale über das Koaxkabel senden. Bei größeren Systemen verbinden Sie weitere EXR 25516 Einheiten kaskadiert über die Durchschleifanschlüsse, wobei die maximale Anzahl von sechs kaskadierten Geräten eingehalten und um 16 Anschlüsse pro Gerät erweitert wird. Achten Sie auf die richtige Polarität und sichere HF-Verbindungen, um Signalverluste zu vermeiden.

Empfehlungen

Verwenden Sie hochwertige Koaxialkabel und ziehen Sie die F-Stecker gemäß den Spezifikationen fest. Halten Sie die Kabellängen so kurz wie möglich und nehmen Sie bei Bedarf Preemphasis-Einstellungen vor, um die Dämpfung bei langen Leitungen auszugleichen. Platzieren Sie den Multischalter an einem belüfteten Innenstandort, geschützt vor Feuchtigkeit. Bei komplexen Installationen oder Fehlerbehebung wenden Sie sich an einen qualifizierten Installateur.
