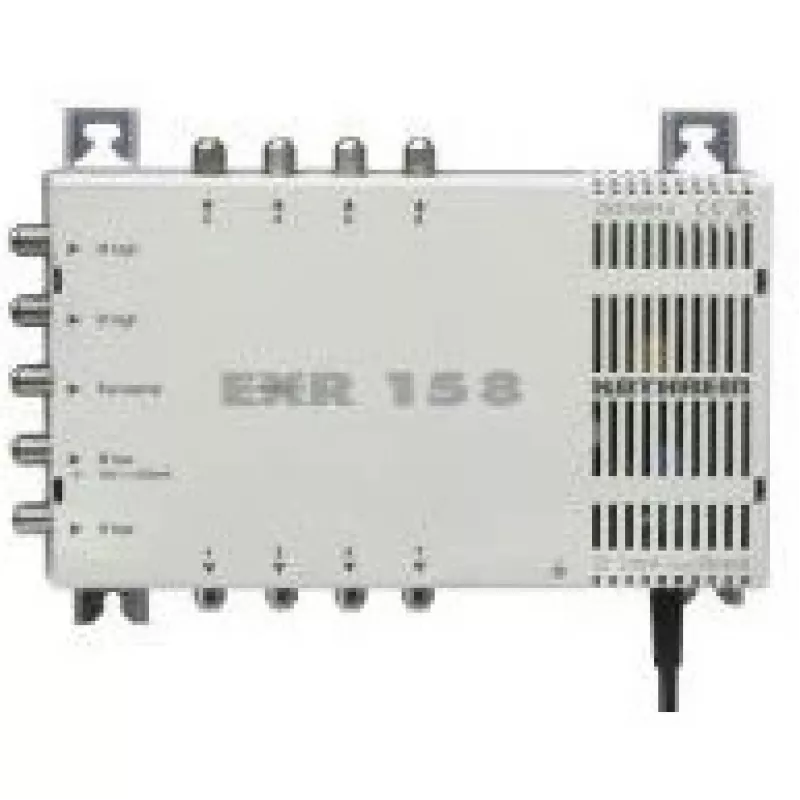

Multiswitch Kathrein EXR 158 Grau

Der Kathrein EXR 158 Grau Multiswitch verteilt Satelliten- und terrestrische Signale an mehrere Teilnehmer. Er verfügt über vier Satelliteneingänge und einen terrestrischen Eingang und deckt einen Frequenzbereich von 47–862 MHz ab. Das Gerät ist mit HF-Anschlüssen vom Typ F und einer integrierten 18 V/550 mA Stromversorgung zur Speisung der Satellitenleitung ausgestattet und unterstützt die Signalverteilung auf bis zu acht Teilnehmerausgänge. Kompakt und leicht, ist er für die strukturierte Verteilung in privaten oder kleinen gewerblichen Satellitenempfangsanlagen konzipiert.

Vorteile

Der Multiswitch ermöglicht die gleichzeitige Verteilung von Satelliten- und terrestrischen Signalen auf acht Ausgänge mit geringem Durchgangsverlust in den angegebenen Bändern. Die integrierte Stromversorgung reduziert die Notwendigkeit eines externen Netzteils, und Standard-F-Anschlüsse gewährleisten Kompatibilität mit gängigen Koaxialkabeln. Sein Frequenzbereich von 47–862 MHz unterstützt sowohl Satelliten-ZF- als auch terrestrische Rundfunkdienste.

Geeignet für

Wichtige Spezifikationen

Verwendung

Verbinden Sie die vier LNB-Zuleitungen mit den Satelliteneingängen und die terrestrische Antenne mit dem terrestrischen Eingang über F-Steckverbinder. Schließen Sie jedes Teilnehmerkabel an die acht Ausgangsanschlüsse an. Stellen Sie sicher, dass die integrierte Stromversorgung an das Stromnetz (198–253 V AC) angeschlossen ist, damit der Multiswitch 18 V/550 mA an die Satellitenleitungen liefern kann. Überprüfen Sie die Polarität und ziehen Sie die Verbindungen fest, um Signalverluste zu minimieren.

Empfehlungen

Installieren Sie den Multiswitch an einem trockenen, belüfteten Ort in der Nähe der ankommenden Antennenkabel. Verwenden Sie hochwertige Koaxialkabel und ordnungsgemäß festgezogene F-Steckverbinder. Wenn die Signalpegel schwach sind, überprüfen Sie die LNB-Ausrichtung und Kabelintegrität, bevor Sie Verstärker hinzufügen; beachten Sie die angegebenen Durchgangsverlustwerte bei der Planung der Verteilung.
