Keystone Module EFB Elektronik E-20072 Flach Silber RJ-45

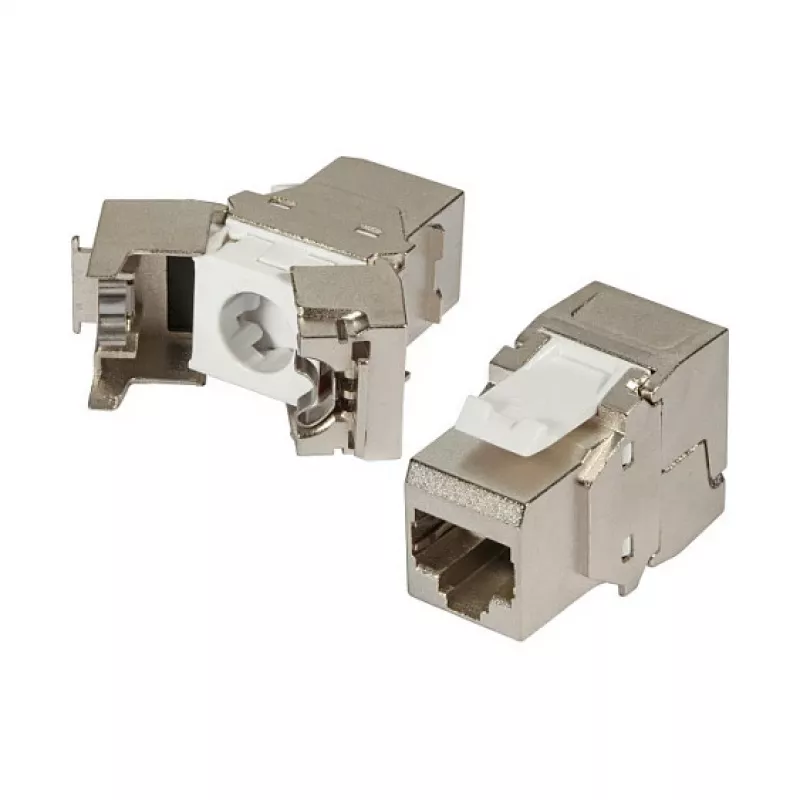

Geschirmte Keystone-Buchse mit einem Zinkdruckgussgehäuse und einer separaten Staubschutzkappe, konzipiert für den Einsatz in strukturierten Verkabelungssystemen. Der kompakte Kabelvorsortierer unterstützt Leiterquerschnitte von AWG 24/1 bis AWG 22/1 und ermöglicht das Paarmanagement nach den Farbcodes TIA 568A/B. Die Buchse unterstützt Power over Ethernet (PoE) und PoE+ gemäß IEEE 802.3af/at und eignet sich für die Installation in Verteilfeldern und Rahmen mit Keystone-Öffnung (nicht kompatibel mit UAE-Dosen). Eine Zugentlastung mit Kabelbindern zur Sicherung des Kabels ist im Lieferumfang enthalten.

Vorteile

Das geschirmte Zinkdruckgussgehäuse bietet verbesserten EMV-Schutz und mechanische Robustheit, während die separate Staubschutzkappe den Kontaktbereich bei Handhabung und Installation sauber hält. Die kompakte Vorsortierung vereinfacht das Auflegen von Leitern der Größen AWG 24/1 bis AWG 22/1 und das integrierte Paarmanagement sorgt für eine korrekte Verdrahtung nach TIA 568A/B. Die Unterstützung von IEEE 802.3af/at ermöglicht den Einsatz mit PoE- und PoE+-Geräten. Integrierte Zugentlastung und Befestigungspunkte für Kabelbinder tragen dazu bei, die Kabelintegrität zu bewahren und mechanische Belastungen an den Anschlusspunkten zu reduzieren.

Technische Daten

• Gehäusematerial: Zinkdruckguss, geschirmt
• Staubschutzkappe: separat, abnehmbar
• Unterstützte Leiterquerschnitte: AWG 24/1 – AWG 22/1
• Paarmanagement: Farbcodes TIA 568A / TIA 568B
• PoE-Unterstützung: IEEE 802.3af (PoE) und IEEE 802.3at (PoE+)
• Montage: Keystone-Öffnung in Verteilfeldern und Rahmen (nicht für UAE)
• Zugentlastung: Kabelbinder im Lieferumfang enthalten

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel entfernen, um die Adernpaare freizulegen. Führen Sie die Leiter gemäß dem erforderlichen Farbcode TIA 568A oder 568B in den kompakten Vorsortierer ein und legen Sie die Paare auf die Keystone-Buchse auf. Rasten Sie die Buchse in die Keystone-Öffnung des Feldes oder Rahmens ein. Bringen Sie die separate Staubschutzkappe an, wenn der Port nicht verwendet wird. Sichern Sie das Kabel mit der mitgelieferten Zugentlastung und den Kabelbindern, um mechanische Belastungen des Anschlusses zu minimieren. Überprüfen Sie vor der Inbetriebnahme Durchgang und Verdrahtung mit geeigneten Prüfgeräten.
