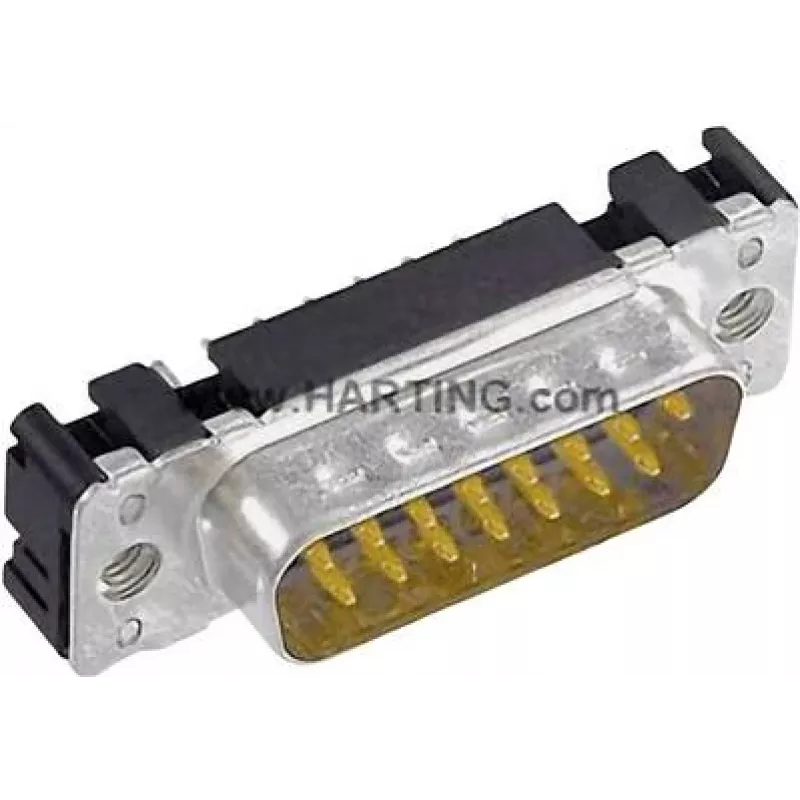

Kabelsteckverbinder D-Sub 2 Harting 09 65 261 6712

Der Harting 09 65 261 6712 ist ein männlicher D-Sub-2-Kabelsteckverbinder mit 15 Kontakten, ausgelegt für Wellenlötanschluss. Er kombiniert ein glasfaserverstärktes Thermoplastgehäuse und beschichtete Stahlkomponenten mit Kupferlegierungskontakten und bietet eine kompakte, zuverlässige Schnittstelle für Signal- und Kleinleistungsverbindungen. Der Steckverbinder ist für einen Dauerstrom von 6,5 A ausgelegt und RoHS-konform.

Vorteile

Dieser D-Sub-2-Steckverbinder bietet eine standardisierte 15-Kontakt-Anordnung in kleinem Format, korrosionsbeständige beschichtete Stahlteile und Kupferlegierungskontakte für zuverlässigen elektrischen Kontakt sowie ein glasfaserverstärktes Thermoplastgehäuse (PBTP/PBT) für mechanische Festigkeit und thermische Stabilität beim Wellenlöten. Die Strombelastbarkeit von 6,5 A macht ihn geeignet für gemischte Signalanwendungen, bei denen moderate Ströme erforderlich sind.

Geeignet für

• Board-to-Kabel-Signalverbindungen in Elektronikgeräten
• Industrielle Schalttafeln und Instrumentierung
• Wellengelötete Baugruppen, die einen männlichen D-Sub-15-Anschluss erfordern

Technische Daten

• Hersteller: Harting
• MPN: 09 65 261 6712
• EAN: 2050001836847
• Steckverbindertyp: D-Sub 2, männlich
• Kontakte: 15
• Nennstrom: 6,5 A
• Gehäusematerial: thermoplastisches Harz, glasfaserverstärkt (PBTP/PBT)
• Kontaktmaterial: Kupferlegierung
• Weitere Materialien: beschichteter Stahl
• Anschluss: Wellenlöten
• Gewicht: ca. 6,96 g
• RoHS: konform

Verwendung

Bereiten Sie die Leiterplatte gemäß den Richtlinien des Plattenherstellers für das Wellenlöten vor und richten Sie den männlichen D-Sub-2-Steckverbinder auf dem PCB-Footprint aus. Stellen Sie die korrekte Ausrichtung sicher und fixieren Sie den Steckverbinder für den Lötprozess. Führen Sie das Wellenlöten mit Prozessparametern durch, die mit glasfaserverstärkten PBT-Gehäusen und der Lötbarkeit von beschichtetem Stahl und Kupferlegierungskontakten kompatibel sind. Überprüfen Sie nach dem Löten die Lötstellen auf vollständige Benetzung und mechanische Stabilität.

Empfehlungen

Verwenden Sie geeignete Lötprofile und gegebenenfalls Maskierungen, um das Thermoplastgehäuse vor übermäßiger Hitze zu schützen. Stellen Sie sicher, dass die Nennstromstärke von 6,5 A den Anforderungen Ihrer Anwendung entspricht, und sorgen Sie für eine ordnungsgemäße Zugentlastung der Kabelkonfektionen.
