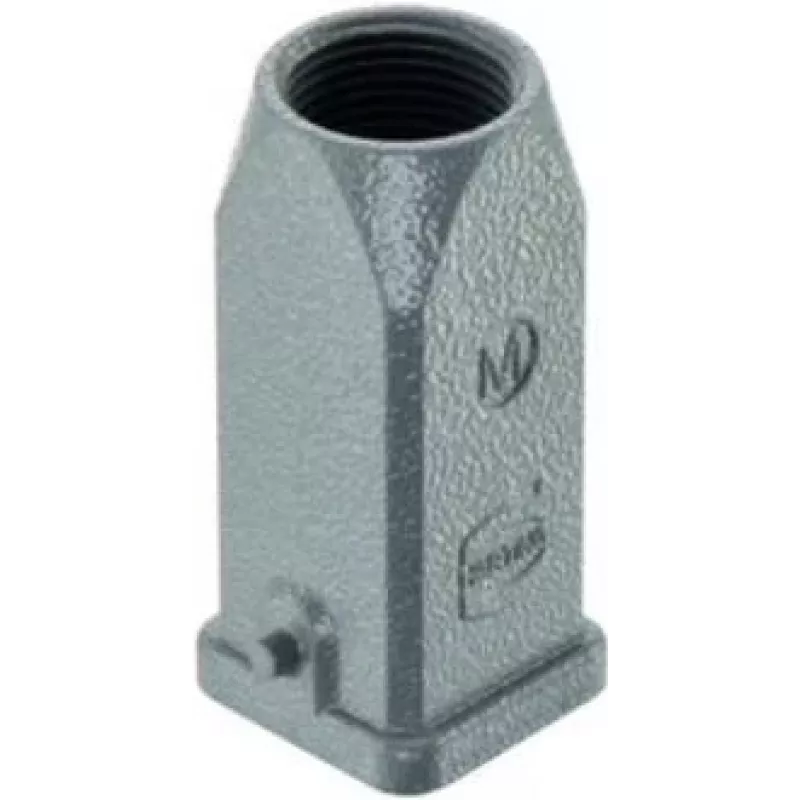

Steckverbinder Harting HART Han 3A-gg-M20 (Modell 19200031443) – rechteckiger mehrpoliger Industriesteckverbinder, M20-Kabelverschraubung

Der Harting HART Han 3A-gg-M20 ist ein rechteckiger mehrpoliger Industriesteckverbinder, der für zuverlässige Energie- und Signalübertragung in anspruchsvollen Umgebungen entwickelt wurde. Das kompakte Han 3A-Gehäuse mit M20-Kabelverschraubung bietet eine platzsparende Lösung für Werkzeugmaschinen, Schaltschränke und Feldgeräte. Sein Design konzentriert sich auf sichere Steckverbindung, einfache Kabeleinführung und mechanische Robustheit, um einen langfristigen Betrieb in industriellen Installationen zu gewährleisten.

Vorteile

Der Steckverbinder kombiniert ein kompaktes Gehäuseformat mit einer standardisierten M20-Verschraubung, die eine ordentliche Kabelführung und einfache Installation ermöglicht. Die robuste Konstruktion sorgt für mechanische Stabilität und Widerstandsfähigkeit gegen Vibrationen, die in Industriemaschinen üblich sind. Die mehrpolige Anordnung unterstützt sowohl Strom- als auch Signalleiter in einem einzigen rechteckigen Gehäuse, was den Platzbedarf im Schaltschrank reduziert und die Verkabelung vereinfacht. Ein sicherer Verriegelungsmechanismus gewährleistet eine zuverlässige Verbindung und verhindert unbeabsichtigtes Trennen.

Geeignet für

• Werkzeugmaschinen und Produktionsanlagen
• Schaltschränke und Verteilertafeln
• Feldgeräte und Außengehäuse mit geschützter Kabeleinführung
• Geräte, die kombinierte Strom- und Signalverbindungen benötigen

Wichtige Spezifikationen

• Gehäusetyp: rechteckiges kompaktes Han 3A-Gehäuse
• Kabelverschraubung: M20-Gewindekabeleinführung
• Kontaktanordnung: mehrpolige Anordnung für Strom und Signale
• Mechanische Merkmale: robustes Metall/Kunststoff-Gehäuse mit Verriegelungsmechanismus für sichere Steckverbindung
• Anwendungsumgebung: industrielle Nutzung mit Beständigkeit gegen Vibration und mechanische Beanspruchung

Anwendung

Bereiten Sie die Kabelenden entsprechend der Leitergröße vor und führen Sie sie durch die M20-Verschraubung ein. Ziehen Sie die Verschraubung fest, um Zugentlastung und Umweltschutz zu gewährleisten. Montieren Sie das Steckverbindergehäuse an der für rechteckige Steckverbinder im Han 3A-Stil geeigneten Platten- oder Geräteaussparung und schließen Sie dann die Leiter am Steckteil oder an den Kontakten gemäß den Kontaktbelegungs- und Drehmomentvorgaben des Herstellers an. Stecken Sie die Gegenstücke zusammen und sichern Sie den Verriegelungsmechanismus, um die Installation abzuschließen. Überprüfen Sie Durchgang und korrekte Verkabelung, bevor Sie Betriebsspannung anlegen.

Empfehlungen

Für zuverlässige Langzeitleistung verwenden Sie Leiter mit geeignetem Querschnitt und Drehmomentwerten für die Anschlüsse, stellen Sie sicher, dass die M20-Verschraubung festgezogen ist, um Zugentlastung und Schutz gegen Eindringen zu bieten, und wählen Sie kompatible Gegensteckteile und Montageausschnitte, die für Han 3A-Gehäuse ausgelegt sind. Überprüfen Sie die Verbindungen regelmäßig in Umgebungen mit starken Vibrationen und ziehen Sie bei Bedarf nach.
