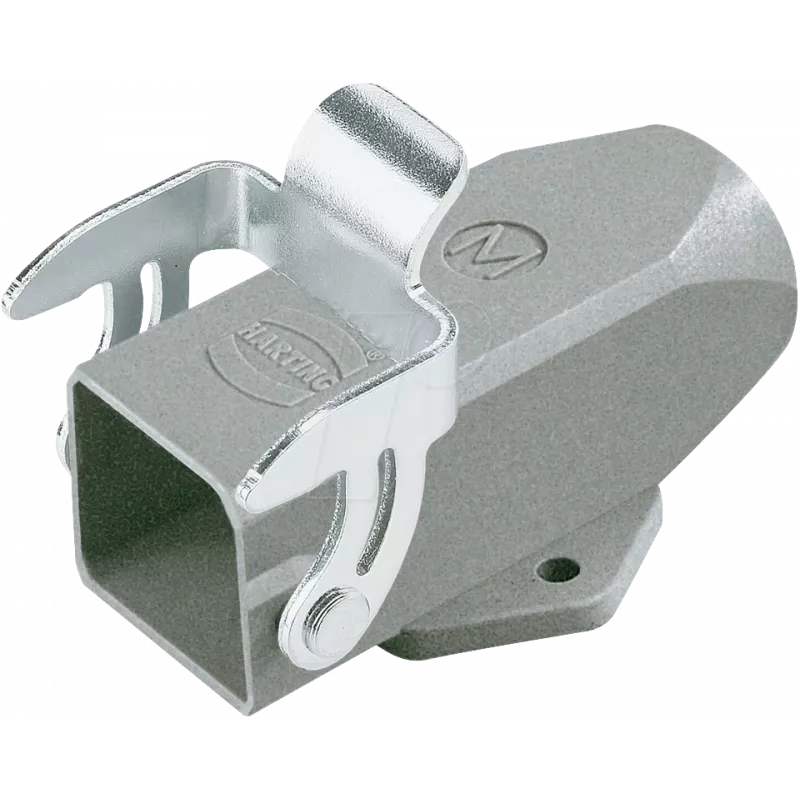

Steckverbindergehäuse Harting HAN 3A Buchsengehäuse mit M20-Kabelauslass

Das Harting HAN 3A Buchsengehäuse mit M20-Kabelauslass ist eine kompakte Steckverbinderabdeckung, die zur Aufnahme von HAN 3A-Einsätzen ausgelegt ist und eine standardisierte M20-Kabelverschraubungsschnittstelle bietet. Das Gehäuse sichert elektrische Kontakte in einer schützenden Schale, bietet mechanische Zugentlastung am Kabeleingang und ist für den Platten- oder Maschinenanschluss in industriellen Umgebungen vorgesehen, in denen eine kleine, zuverlässige Steckverbinderlösung erforderlich ist.

Vorteile

Das Buchsengehäuse bietet eine zuverlässige mechanische Umhüllung, die Kontakte vor versehentlichen Beschädigungen schützt und die Verbindungsintegrität in vibrationsanfälligen Umgebungen aufrechterhält. Sein M20-Kabelauslass ermöglicht die einfache Montage von Standard-Kabelverschraubungen für eine effektive Zugentlastung und Schutz gegen Eindringen. Die kompakte Bauform unterstützt raumbegrenzte Baugruppen und bleibt gleichzeitig mit HAN 3A-Einsätzen kompatibel, was eine einfache Integration in bestehende Steckverbindersysteme erleichtert.

Geeignet für

• Plattenmontierte Strom- und Signalverbindungen in Maschinen
• Kabelführung und Zugentlastung in industriellen Schaltschränken
• Kompakte Anschlusspunkte an Automatisierungsgeräten und Instrumenten
• Anwendungen, die eine standardisierte M20-Kabelverschraubungsschnittstelle erfordern

Wichtige technische Daten

• Kompatibilität der Steckverbinderfamilie: HAN 3A-Einsätze
• Kabelauslassgröße: M20-Verschraubungsschnittstelle
• Montageart: Platten- oder Maschinenmontage
• Gehäusefunktion: Schutzgehäuse für Buchsenkontakte und Zugentlastung
• Bauform: kompakt, geeignet für beengte Platzverhältnisse

Verwendung

Montieren Sie das Gehäuse mithilfe der entsprechenden Aussparung und Befestigungsmethode auf der Platten- oder Maschinenmontagefläche. Setzen Sie den kompatiblen HAN 3A-Einsatz in das Gehäuse ein und sichern Sie ihn gemäß den Montageanleitungen des Einsatzes. Bringen Sie eine M20-Kabelverschraubung in den Kabelauslass ein und führen Sie das Kabel durch die Verschraubung. Ziehen Sie die Verschraubung an, um Zugentlastung und, falls zutreffend, Schutz gegen Eindringen zu gewährleisten. Schließen Sie die Drähte gemäß den elektrischen Verdrahtungsstandards an die Einsatzkontakte an und überprüfen Sie die mechanische und elektrische Integrität, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Verwenden Sie kompatible HAN 3A-Einsätze und M20-Kabelverschraubungen, die für die Betriebsumgebung ausgelegt sind. Stellen Sie das richtige Drehmoment an den Kabelverschraubungen und eine sichere Montage sicher, um ein Lösen unter Vibrationen zu verhindern. Befolgen Sie die geltenden elektrischen Vorschriften und die Herstelleranweisungen für die Kontaktmontage, Kabelauswahl und Abdichtung, um zuverlässige und sichere Verbindungen zu gewährleisten.
