Kabelverbinder Harting 09 67 209 4704 D‑Sub 1, grau metallic, PBT-Gehäuse

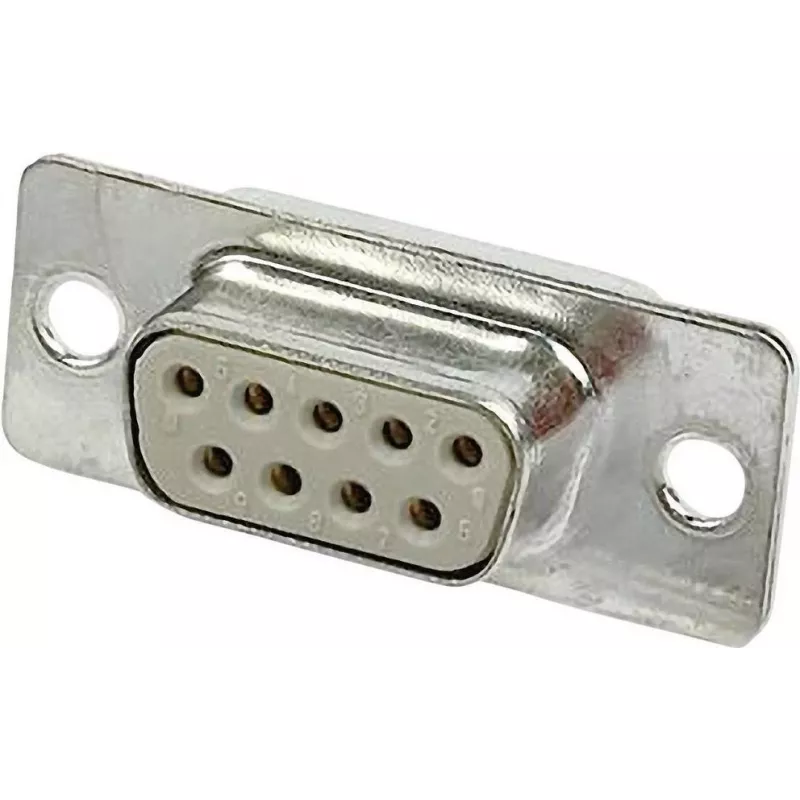

Der Harting 09 67 209 4704 ist ein D-Sub 1 Buchsen-Kabelverbinder mit Lötkelchanschluss, ausgelegt für Signal- und Kleinleistungsverbindungen. Der Verbinder verfügt über neun Kontakte in einem D-Sub 1 Gehäuse, einen Körper aus thermoplastischem Harz (glasfaserverstärktes PBTP/PBT) mit beschichtetem Stahlgehäuse und Kontakten aus Kupferlegierung. Er ist für einen maximalen Strom von 6,5 A ausgelegt und in einer grau-metallischen Oberflächenveredelung erhältlich. Das Produkt ist RoHS-konform und hat ein kompaktes, leichtes Design (ca. 4,36 g).

Vorteile

Der Verbinder bietet sichere Lötkelchanschlüsse für eine zuverlässige Leiterfixierung und guten elektrischen Kontakt. Das glasfaserverstärkte PBTP-Gehäuse bietet mechanische Festigkeit und thermische Stabilität, während das beschichtete Stahlgehäuse die Schirmung und den mechanischen Schutz verbessert. Kontakte aus Kupferlegierung gewährleisten eine gleichbleibende Leitfähigkeit und Korrosionsbeständigkeit, die für typische industrielle Anwendungen und den Einsatz in Messgeräten geeignet sind.

Geeignet für

• Signal- und Kleinleistungsverkabelung in Schaltschränken und Messgeräten
• Gerätetafeln und Anschlusspunkte, die einen D-Sub 1 Buchsenverbinder erfordern
• Umgebungen, in denen kompakte, RoHS-konforme Steckverbinder benötigt werden

Wichtige Spezifikationen

• Hersteller: Harting, MPN: 09 67 209 4704
• Steckertyp: D-Sub 1 (Buchse)
• Kontakte: 9
• Anschluss: Lötkelch
• Nennstrom: 6,5 A
• Gehäusematerial: Glasfaserverstärktes Polybutylenterephthalat (PBTP/PBT)
• Gehäuseoberteil: Beschichteter Stahl (grau-metallisch)
• Kontaktmaterial: Kupferlegierung
• Konformität: RoHS
• Gewicht: ~4,36 g

Anwendung

Bereiten Sie jeden Leiter vor, indem Sie die Isolierung auf die empfohlene Länge abisolieren, führen Sie den Draht in den Lötkelch ein und tragen Sie Lot auf, um eine sichere Verbindung herzustellen. Überprüfen Sie nach dem Löten jeden Kontakt auf Lotdurchfluss und ordnungsgemäße mechanische Fixierung. Montieren Sie den Steckverbinder gemäß den mechanischen Anweisungen des Geräts in die Frontplatte oder das passende Gehäuse und stellen Sie sicher, dass er vor dem Befestigen korrekt mit dem passenden D-Sub-Stecker ausgerichtet ist.

Empfehlungen

Verwenden Sie geeignete Lötwerkzeuge und Flussmittel für zuverlässige Lötverbindungen und vermeiden Sie übermäßige Hitze, um das PBTP-Gehäuse zu schützen. Stellen Sie sicher, dass der angeschlossene Stromkreis die Nennleistung von 6,5 A nicht überschreitet, und befolgen Sie die üblichen Erdungs-/Schirmungspraktiken für eine optimale Signalintegrität.
