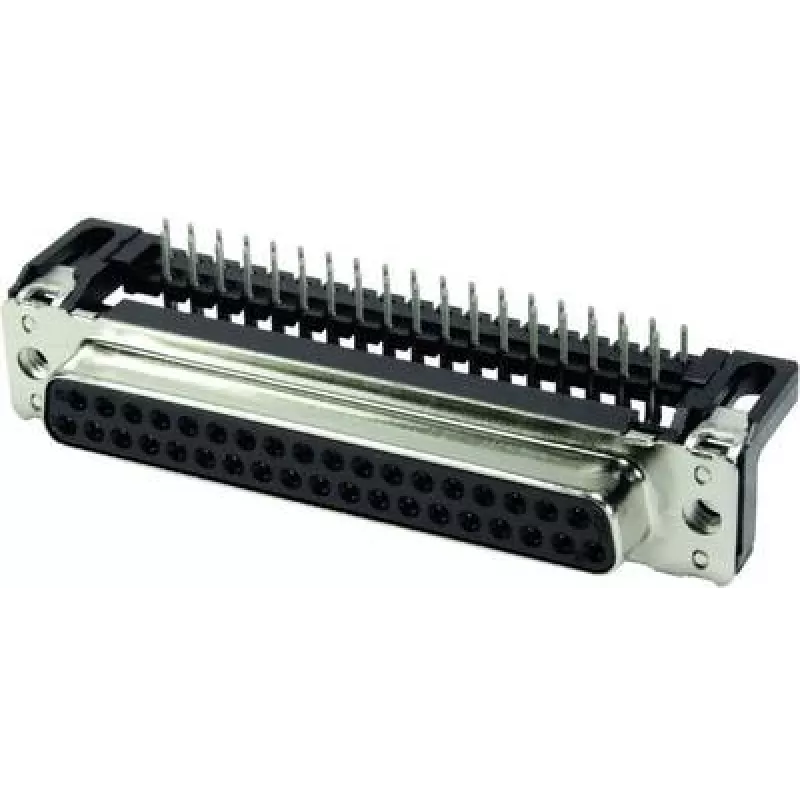

D-Sub-Steckverbinder Harting 09664127601 37-polig F Schwarz Metallic

Der Harting 09664127601 ist ein D-Sub 37-poliger Buchsensteckverbinder mit schwarz metallischem Finish, der für zuverlässige Board-Level-Verbindungen entwickelt wurde. Er verwendet Wellenlötanschlüsse und besteht aus einem glasfasergefüllten Polybutylenterephthalat (PBTP)-Gehäuse mit plattiertem Stahlmantel und Kupferlegierungskontakten. Der Steckverbinder ist RoHS-konform und für einen Nennstrom von 6,5 A ausgelegt und bietet eine kompakte, langlebige Schnittstelle für elektronische Geräte.

Vorteile

Dieser D-Sub-Steckverbinder bietet ein zuverlässiges mechanisches Gehäuse und einen korrosionsbeständigen, plattierten Stahlkörper mit zuverlässigen Kupferlegierungskontakten für die Signalübertragung. Das glasfasergefüllte Thermoplastgehäuse erhöht die Dimensionsstabilität und Hitzebeständigkeit beim Löten. Wellenlötanschlüsse ermöglichen eine effiziente Leiterplattenbestückung, und das 37-Kontakt-Layout unterstützt Mehrfachsignalverbindungen in einem einzigen Steckverbinder.

Geeignet für

• Leiterplattenmontierte serielle und parallele Schnittstellenverbindungen
• Industrielle Steuerungs- und Automatisierungsgeräte
• Mess- und Prüfgeräte
• Eingebettete Systeme und Kommunikationsmodule

Technische Daten

• Hersteller: Harting
• MPN: 09664127601
• Typ: D-Sub 37-polig, Buchse
• Anschluss: Wellenlöten
• Nennstrom: 6,5 A
• Gehäusematerial: Glasfasergefülltes PBTP (Thermoplast)
• Mantelmaterial: Plattierter Stahl
• Kontakte: 37, Kupferlegierung
• Finish: Schwarz metallisch
• RoHS: Konform
• Gewicht: 16,54 g (ca.)

Verwendung

Setzen Sie den Steckverbinder auf die Leiterplatte und richten Sie die Wellenlötanschlüsse mit den plattierten Durchgangslöchern oder Kontaktflächen aus. Befolgen Sie die Standardverfahren für die Leiterplattenbestückung mit Wellenlötung und beachten Sie die empfohlenen Vorheiz- und Lötwannentemperaturen für PBTP-Gehäuse. Überprüfen Sie nach dem Löten die Kontinuität der Kontakte und die mechanische Befestigung, um ein sicheres Zusammenstecken mit dem entsprechenden D-Sub-Gegenstecker zu gewährleisten.

Empfehlungen

Verwenden Sie den Steckverbinder innerhalb seines Nennstroms von 6,5 A und schützen Sie ihn vor mechanischer Überlastung und korrosiven Umgebungen. Für zuverlässige Lötverbindungen beachten Sie die Anwendungshinweise des Leiterplattenherstellers und von Harting zu Wellenlötprofilen und Leiterplattenlayout-Richtlinien.
