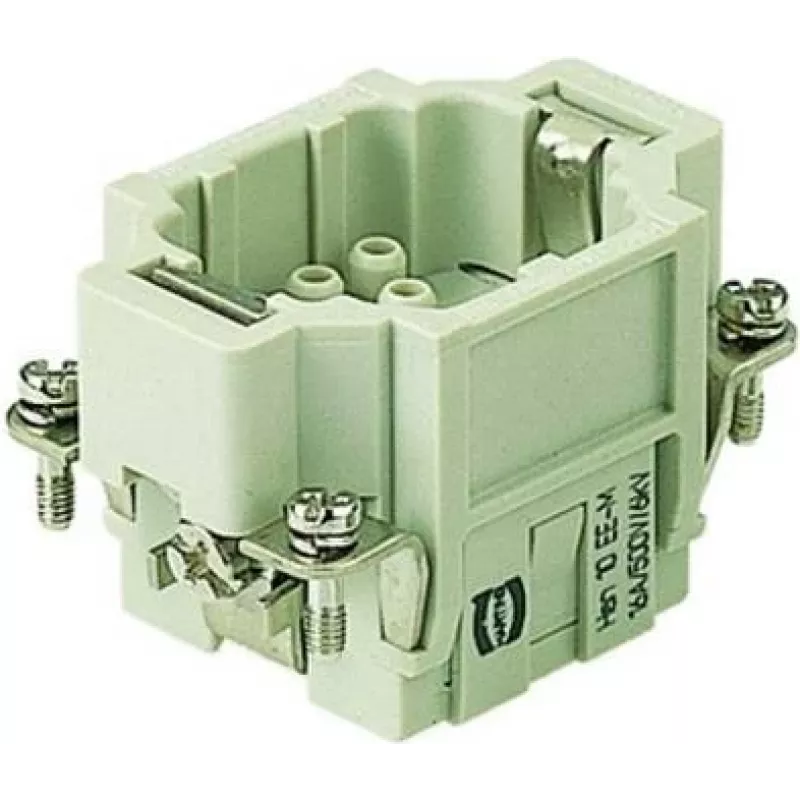

Kontakteinsatz Harting 09320103001, einteiliger Kontakteinsatz für rechteckige Gehäuse

Der Harting-Kontakteinsatz 09320103001 ist ein einteiliger Kontakteinsatz, der für den Einsatz in rechteckigen industriellen Steckverbindergehäusen entwickelt wurde. Er stellt das interne Kontaktelement dar, das sichere elektrische Verbindungen zwischen Gegensteckern herstellt, wenn es in kompatible rechteckige Harting-Gehäuse eingebaut wird. Der Einsatz ist für die Montage in modularen und standardmäßigen rechteckigen Gehäusen vorgesehen, die in der Maschinenverkabelung, in Schaltschränken und anderen industriellen Anlagen verwendet werden, in denen eine kompakte Kontaktanordnung erforderlich ist.

Vorteile

Das einteilige Design vereinfacht die Montage und reduziert die Anzahl der einzelnen Kontaktkomponenten, die während des Zusammenbaus gehandhabt werden müssen. Hergestellt nach den Maß- und Kontaktstandards von Harting, gewährleistet der Einsatz eine gleichmäßige Ausrichtung und einen zuverlässigen Kontaktdruck, wenn er mit passenden Gehäusen und Gegenstücken kombiniert wird. Seine Konstruktion unterstützt wiederholte Steckzyklen, wie sie für industrielle Anwendungen typisch sind, und trägt dazu bei, die elektrische Kontinuität auch bei mechanischen Vibrationen und unter typischen industriellen Umgebungsbedingungen aufrechtzuerhalten.

Geeignet für

• Elektrische Verbindungen innerhalb rechteckiger Harting-Gehäuse für Industrieausrüstung
• Schaltschrankverdrahtung und panelmontierte Steckverbinderbaugruppen
• Werkzeugmaschinen- und Automatisierungssystemverbindungen
• Reparatur oder Austausch von verschlissenen oder beschädigten Steckverbinderinnenteilen

Technische Daten

• Typ: einteiliger Kontakteinsatz für rechteckige Gehäuse
• Kontaktanordnung: internes Kontaktelement für Steckverbinderpaare
• Anwendungsumgebung: Industrie-, Schaltschrank- und Maschinenverdrahtung
• Mechanische Kompatibilität: passt in entsprechende rechteckige Steckverbindergehäuse derselben Produktfamilie

Verwendung

Installieren Sie den Kontakteinsatz, indem Sie ihn mit der Aufnahmeöffnung im kompatiblen rechteckigen Gehäuse ausrichten und eindrücken, bis er sicher einrastet. Achten Sie darauf, dass der Einsatz korrekt ausgerichtet ist, sodass seine Kontakte mit dem Gegenstecker und den Kabelanschlüssen übereinstimmen. Montieren Sie nach dem Einsetzen die Gehäusehälften oder befestigen Sie das Gehäuse am Panel gemäß den Anweisungen des Gehäuseherstellers. Überprüfen Sie die Kontaktdurchgängigkeit und den korrekten Steckzustand, bevor Sie die Betriebsspannung anlegen.

Empfehlungen

Verwenden Sie diesen einteiligen Harting-Einsatz nur in Gehäusen und mit Gegenkontakten, die für dieselbe Steckverbinderfamilie spezifiziert sind, um eine korrekte Passform und elektrische Leistung zu gewährleisten. Vermeiden Sie bei der Montage die Verformung von Kontaktelementen und befolgen Sie die üblichen ESD- und Sicherheitsverfahren, wenn Sie mit spannungsführenden oder empfindlichen Stromkreisen arbeiten.
