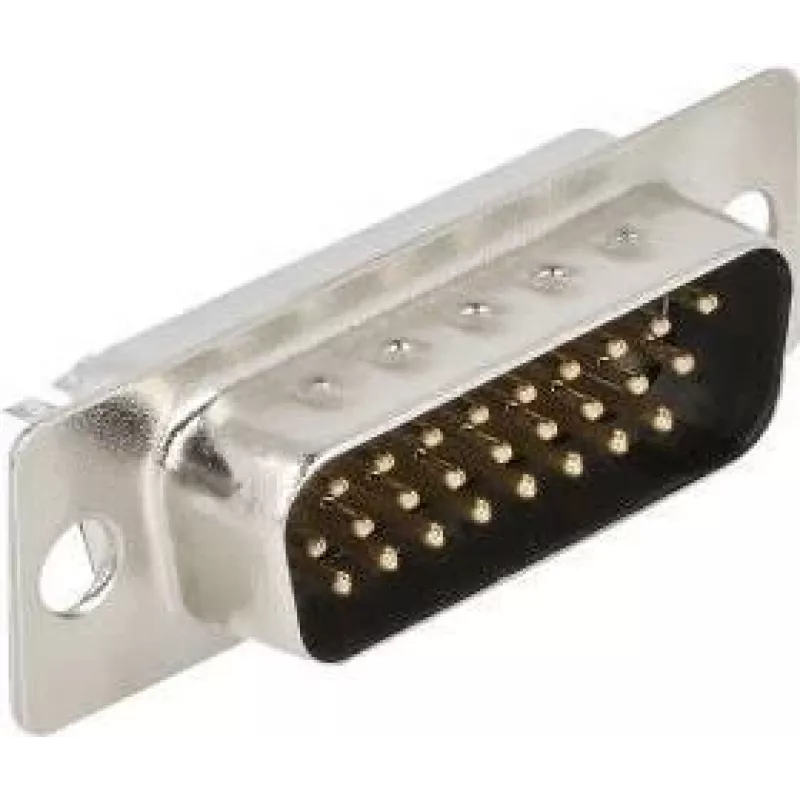

Drahtverbinder D-Sub HD 26-polig DeLOCK 66706

Der DeLOCK Drahtverbinder D-Sub HD 26-polig ist ein kompakter männlicher D-Sub-Steckverbinder, der zum Einlöten in elektronische Geräte und Kabelkonfektionen entwickelt wurde. In Schwarz und Silber ausgeführt, bietet dieser Steckverbinder eine standardisierte 26-polige D-Sub HD-Schnittstelle auf kleiner Grundfläche mit den Abmessungen 12,5 mm (Breite) × 39,1 mm (Tiefe) × 11 mm (Höhe). Geliefert in Packungen zu vier Stück im Polybeutel, ist das Produkt für den Einsatz vorgesehen, wo eine zuverlässige Lötverbindung zu einer hochdichten D-Sub-Schnittstelle erforderlich ist.

Vorteile

Dieser 26-polige D-Sub HD männliche Steckverbinder bietet gleichmäßigen Pin-Abstand, geeignet für hochdichte Signalverbindungen. Die Metall- und Kunststoffkonstruktion bietet mechanische Stabilität bei geringer Baugröße für platzbeschränkte Designs. Verpackt in Viererpackungen, erleichtert das Set die Stapelmontage und Reparaturarbeiten. Die schwarz-silberne Oberfläche ergibt ein neutrales Erscheinungsbild, das mit vielen Gerätegehäusen kompatibel ist.

Geeignet für

• Reparatur oder Austausch von D-Sub HD 26-poligen Schnittstellen an elektronischen Geräten
• Individuelle Kabelkonfektionen, die einen männlichen 26-Lötpin D-Sub-Steckverbinder erfordern
• Prototyping und Kleinserienproduktion, wo kompakte D-Sub-Verbindungen benötigt werden
• Anschluss von Peripheriegeräten oder Legacy-Geräten, die hochdichte D-Sub-Steckverbinder verwenden

Technische Daten

• Steckverbindertyp: D-Sub HD, männlich
• Anzahl der Lötpins: 26
• Materialoberfläche: schwarzes Kunststoffgehäuse mit silbernen Metallteilen
• Abmessungen (B × T × H): 12,5 mm × 39,1 mm × 11 mm
• Menge pro Packung: 4 Stück pro Polybeutel
• Vorgesehene Montage: Durchstecklötung auf Leiterplatte oder Kabelenden

Verwendung

Bereiten Sie die Leiterplatte oder Kabelkonfektion für die Durchstecklötung vor, indem Sie die 26 Lötpins mit den entsprechenden Löchern ausrichten. Fixieren Sie den Steckverbinder in Position, um Bewegungen während des Lötens zu vermeiden, und löten Sie dann jeden Pin an, um zuverlässige elektrische und mechanische Verbindungen sicherzustellen. Überprüfen Sie nach dem Löten jede Verbindung auf kalte Lötstellen oder Brücken und reinigen Sie bei Bedarf Flussmittelreste. Treffen Sie geeignete ESD-Vorsichtsmaßnahmen bei der Integration des Steckverbinders in elektronische Systeme.

Empfehlungen

Für gleichbleibende Ergebnisse verwenden Sie eine kontrollierte Lötkolbentemperatur, die für das verwendete Lot und Leiterplattenmaterial geeignet ist, und wählen Sie Lot mit geeignetem Flussmittel. Überprüfen Sie bei der Installation mehrerer Steckverbinder die Pinbelegung anhand des Schaltplans, bevor Sie löten. Wenn das Gerät mechanischen Belastungen ausgesetzt ist, erwägen Sie eine zusätzliche Zugentlastung für angeschlossene Kabel, um die Lötstellen zu schützen.
