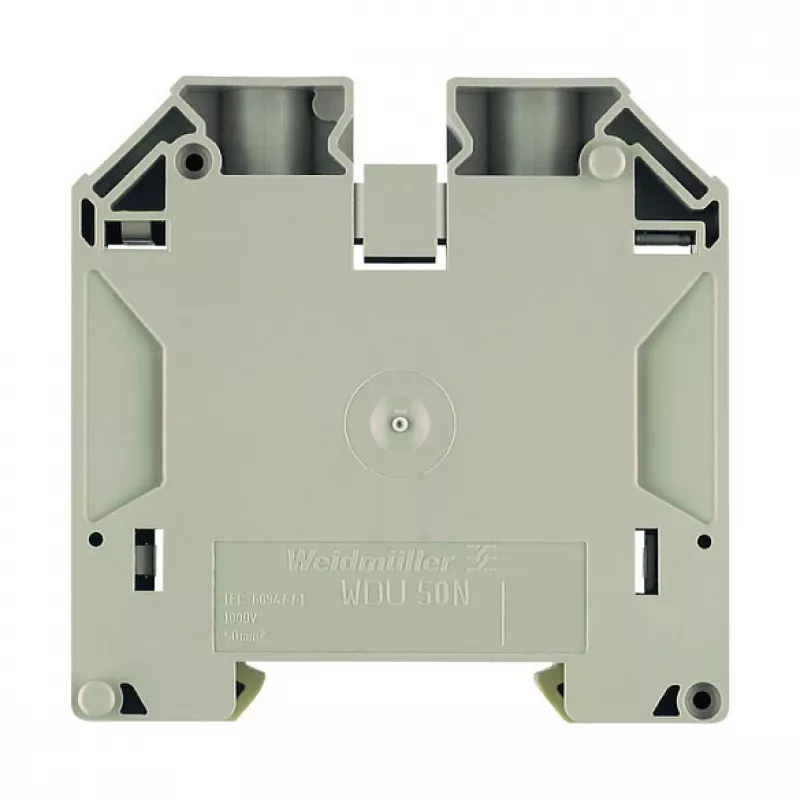

Weidmüller Durchgangsklemme WDU 50N, Schraubanschluss, 50 mm², 1000 V, 150 A, Dunkelbeige

Die Weidmüller Durchgangsklemme WDU 50N ist eine leistungsstarke Komponente für zuverlässige und sichere elektrische Verbindungen in industriellen Anwendungen. Mit einem Nennquerschnitt von 50 mm² und einer Bemessungsspannung von 1000 V eignet sie sich für anspruchsvolle Energieverteilungs- und Steuerungssysteme. Der Schraubanschluss sorgt für einen robusten und wartungsfreien Kontakt, während das Isoliermaterial Wemid hervorragende thermische und mechanische Eigenschaften bietet.

Vorteile

Diese Klemme bietet eine hohe Strombelastbarkeit von 150 A und ist somit ideal für Schwerlastanwendungen. Die Schraubanschlusstechnik ermöglicht eine einfache und sichere Verdrahtung, was die Installationszeit reduziert. Das kompakte Design spart Platz auf der Hutschiene, und die Brennbarkeitsklasse V-0 gewährleistet Sicherheit im Brandfall. Der weite Betriebstemperaturbereich von -50 °C bis 120 °C garantiert zuverlässige Leistung in extremen Umgebungen.

Geeignet für

• Industrielle Schaltschränke und Schaltanlagen
• Energieverteilungssysteme
• Maschinenbau und Automatisierung
• Energieversorgungs- und Infrastrukturprojekte

Wichtige technische Daten

• Anschlussart: Schraubanschluss
• Nennquerschnitt: 50 mm²
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 150 A
• Anzahl der Anschlüsse: 2
• Anzahl der Potentiale: 1
• Befestigungsart: Hutschiene TS 35
• Farbe: Dunkelbeige
• Isolierstoff: Wemid (PA 66)
• Leiterquerschnitt (starr): 6 - 50 mm²
• Leiterquerschnitt (flexibel): 6 - 50 mm²
• Abisolierlänge: 22 mm
• Anzugsdrehmoment: 6 - 8 Nm
• Betriebstemperatur: -50 °C bis 120 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Brennbarkeitsklasse (UL 94): V-0

Empfehlungen

Für optimale Leistung Kupferleiter verwenden und das richtige Anzugsdrehmoment einhalten. Geeignet für den Einsatz auf Standard-Hutschiene TS 35. Stets die örtlichen elektrischen Vorschriften und Bestimmungen beachten.
