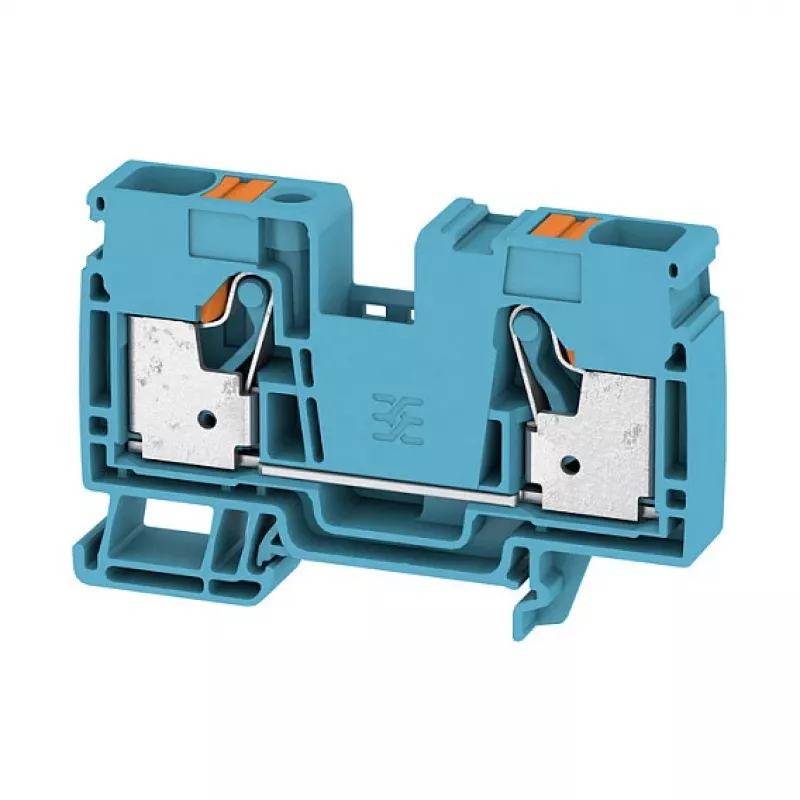

Weidmüller A2C 16 BL Durchgangsklemme, Schraubanschluss, 16 mm², 1000 V, 76 A, Blau, DIN-Tragschiene TS 35

Die Weidmüller A2C 16 BL zeichnet sich in der A-Serie durch ihre robuste Schraubverbindung und hohe Strombelastbarkeit aus und ist damit eine zuverlässige Wahl für anspruchsvolle industrielle Schaltschränke. Im Gegensatz zu Standard-Durchgangsklemmen bewältigt diese Klemme bis zu 76 A und 1000 V und gewährleistet so eine sichere Energieverteilung auf engem Raum.

Highlights

• Nennquerschnitt von 16 mm² mit Schraubanschlusstechnik
• Hohe Strombelastbarkeit von 76 A und Nennspannung von 1000 V (IEC)
• Ein Potenzial mit zwei Anschlüssen für eine unkomplizierte Verdrahtung
• Montage auf Standard-DIN-Tragschiene TS 35 für eine einfache Integration
• Blaues Polyamidgehäuse mit Brennbarkeitsklasse UL 94 V-0
• Weiter Betriebstemperaturbereich von -50 °C bis +120 °C

Im täglichen Einsatz

Diese Durchgangsklemme vereinfacht die Verdrahtung in Verteilerkästen und Schaltschränken. Der Schraubanschluss nimmt starre Leiter von 0,5 bis 25 mm² und flexible Leiter von 0,5 bis 16 mm² auf, mit einer Abisolierlänge von 16 mm und einem maximalen Anzugsdrehmoment von 2,5 Nm. Das kompakte Design und die klare blaue Farbe erleichtern die Schaltkreisidentifikation.

Technische Daten im Überblick

• Marke: Weidmüller
• Modell: A2C 16 BL
• MPN: 2494100000
• EAN: 4050118504101
• Anschlusstechnik: Schraubanschluss
• Nennquerschnitt (IEC): 16 mm²
• Nennspannung (IEC): 1000 V
• Nennstrom (IEC): 76 A
• Anzahl der Potenziale: 1
• Anzahl der Anschlüsse: 2
• Befestigungsart: DIN-Tragschiene TS 35
• Farbe: Blau
• Isolierstoff: PA (Polyamid)
• Betriebstemperatur: -50 °C bis +120 °C
• Verschmutzungsgrad: 3
• Brennbarkeitsklasse (UL 94): V-0
• Abisolierlänge: 16 mm
• Anzugsdrehmoment (max.): 2,5 Nm
• Leiterquerschnitt, starr (min.-max.): 0,5 - 25 mm²
• Leiterquerschnitt, flexibel (min.-max.): 0,5 - 16 mm²
• Zulassungen: cURus, VDE, CSA, EAC, KEMA-KEUR, ATEX (Ex e)

Abschließender Hinweis

Mit ihrer hohen Strombelastbarkeit und robusten Konstruktion ist die A2C 16 BL eine zuverlässige Lösung für die Energieverteilung in industriellen Umgebungen.
