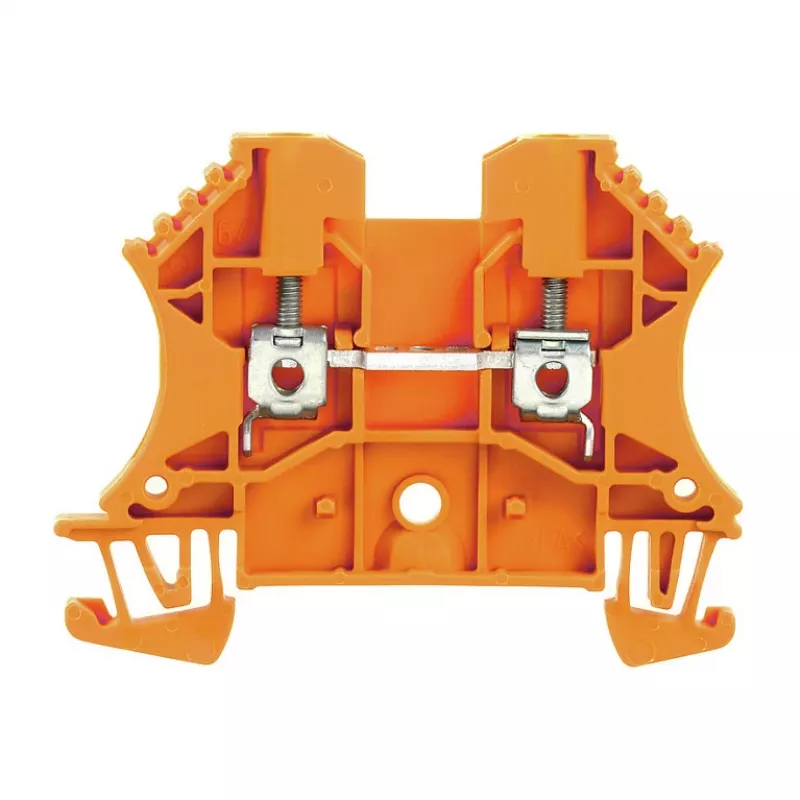

Weidmüller WDU 2.5 OR Durchgangsklemme, Schraubanschluss, 2,5 mm², orange

Die Weidmüller WDU 2.5 OR ist eine Durchgangsklemme, die für zuverlässige Verbindungen in industriellen Schaltschränken und Verteilersystemen entwickelt wurde. Im Gegensatz zu Standardklemmen, die bei Materialqualität oder Verdrahtungskomfort Kompromisse eingehen, kombiniert diese Einheit einen robusten Isolierkörper aus Wemid (PA 66) mit einem Schraubanschlusssystem, das eine breite Palette von Leiterquerschnitten aufnimmt. Das orange Gehäuse bietet hohe Sichtbarkeit für eine schnelle Identifizierung in dichten Verdrahtungsumgebungen, während das kompakte Design eine effiziente Nutzung der DIN-Schiene ermöglicht. Ob Sie neue Schaltschränke bauen oder bestehende Anlagen nachrüsten, die WDU 2.5 OR bietet konstante Leistung und langfristige Haltbarkeit.

Highlights

• Nennquerschnitt von 2,5 mm² mit Unterstützung für massive, mehrdrähtige und feindrähtige Leiter bis 4 mm²
• Schraubanschlusstechnik gewährleistet eine sichere, vibrationsfeste Verbindung
• Bemessungsspannung 800 V und Bemessungsstrom 24 A nach IEC, geeignet für ein breites Spektrum industrieller Anwendungen
• Brennbarkeitsklasse UL 94 V-0 und Betriebstemperaturbereich von -50 °C bis +120 °C
• Montage auf Standard-TS-35-DIN-Schiene für schnelle und werkzeuglose Installation

Im täglichen Einsatz

Die Installation ist unkompliziert: Leiter auf 10 mm abisolieren, in die Klemme einführen und die Schraube mit einem Drehmoment zwischen 0,4 und 0,8 Nm anziehen. Die Klemme akzeptiert massive Drähte von 0,5 bis 4 mm², mehrdrähtige Drähte von 0,5 bis 4 mm² und feindrähtige Drähte mit Aderendhülse von 0,5 bis 2,5 mm². Mit einem Potential und zwei Anschlüssen ist sie ideal für Durchgangsverdrahtung in Verteilerblöcken, Steuerstromkreisen und Stromversorgungsleitungen. Die Wemid-Isolierung bietet hervorragende mechanische Festigkeit und chemische Beständigkeit und gewährleistet zuverlässige Leistung auch in rauen Industrieumgebungen.

Technische Daten

• Marke: Weidmüller
• Modell: WDU 2.5 OR
• MPN: 1020060000
• EAN: 4008190012809
• Anschlusstechnik: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Potentiale: 1
• Nennquerschnitt: 2,5 mm²
• Leiterquerschnitt (massiv): 0,5 - 4 mm²
• Leiterquerschnitt (mehrdrähtig): 0,5 - 4 mm²
• Leiterquerschnitt (feindrähtig mit Aderendhülse): 0,5 - 2,5 mm²
• Bemessungsspannung (IEC): 800 V
• Bemessungsstrom (IEC): 24 A
• Bemessungsstoßspannung: 8 kV
• Isolierstoff: Wemid (PA 66)
• Brennbarkeitsklasse (UL 94): V-0
• Farbe: Orange
• Montageart: TS-35-DIN-Schiene
• Abisolierlänge: 10 mm
• Anzugsdrehmoment: 0,4 - 0,8 Nm
• Betriebstemperatur: -50 °C bis +120 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III

Abschließende Anmerkung

Die Weidmüller WDU 2.5 OR ist eine zuverlässige Wahl für Profis, die hochwertige Klemmen benötigen, die strenge Sicherheits- und Leistungsstandards erfüllen. Die Kombination aus robusten Materialien, präziser Technik und einfacher Handhabung macht sie zu einem wertvollen Bauteil in jeder elektrischen Installation.
