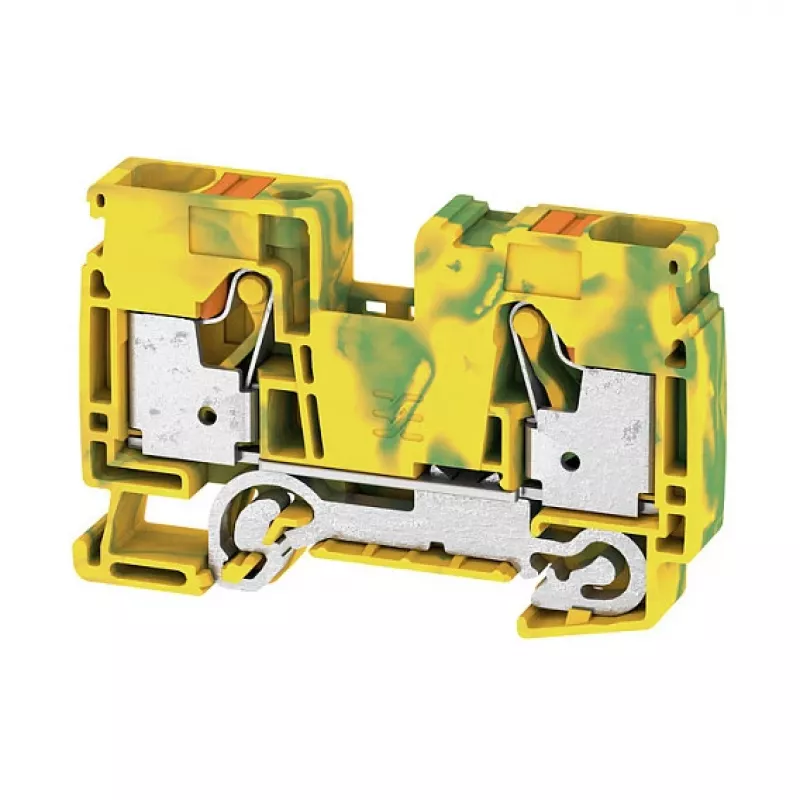

Weidmüller A2C 16 PE Reihenklemme, A-Serie, PUSH IN, 16 mm², grün/gelb

Elektroinstallateure und Schaltschrankbauer, die mit DIN-Schienen-Baugruppen arbeiten, werden die Weidmüller A2C 16 PE Reihenklemme zu schätzen wissen, eine Schutzleiterklemme für die industrielle und gewerbliche Energieverteilung. Diese Komponente der A-Serie verwendet ein zuverlässiges PUSH-IN-Anschlusssystem, das die Installationszeit reduziert und gleichzeitig eine vibrationsfeste und wartungsfreie Verbindung gewährleistet.

Technische Daten

• Produkttyp: Allgemeine Reihenklemme für Schutzleiter (PE)-Anwendungen
• Anschlusstechnik: PUSH IN, mit 2 Anschlusspunkten
• Nennquerschnitt: 16 mm²
• Leiterquerschnitt: 0,5 – 25 mm² massiv, 0,5 – 16 mm² flexibel mit Aderendhülse, AWG 20 – 4
• Befestigung: DIN-Schiene TS 35
• Farbe: Grün/gelb
• Isolierstoff: Wemid (PA 66) mit Brennbarkeitsklasse UL 94 V-0
• Betriebstemperatur: -60 °C bis +130 °C
• Verschmutzungsgrad: 3
• Bemessungsstoßspannung: 8 kV

Warum diese Klemme

Der PUSH-IN-Anschluss ermöglicht das direkte Einführen eines massiven Leiters ohne Aderendhülse oder Schraubendreher, was die Verdrahtungszeit im Vergleich zu Schraubklemmen um bis zu 50 % reduziert. Der großzügige Leiterbereich nimmt schwere Kabel auf, und die doppelten Anschlüsse der Klemme vereinfachen das Durchschleifen von Leitern für eine bequeme Erdung mehrerer Stromkreise.

Ideale Anwendungsfälle

• Schutzleiterverbindungen in Schaltschränken und Schaltanlagen
• Erdungsverbindungen in Motorsteuerzentren
• Verteiler in der Gebäudetechnik und Industrieanlagen
• Wartungs- und Reparaturarbeiten in rauen Umgebungen mit Vibrationen

Gut zu wissen

Mit einer Bemessungsstoßspannung von 8 kV und einem weiten Betriebstemperaturbereich von -60 °C bis +130 °C ist diese Reihenklemme für anspruchsvolle Anwendungen ausgelegt. Die grün/gelbe Farbkodierung kennzeichnet sie eindeutig als Schutzleiterklemme und erleichtert Konformitätsprüfungen. Sie ist Teil der Weidmüller A-Serie und bietet ein konsistentes Design sowie Kompatibilität mit gängigem DIN-Schienen-Zubehör.
