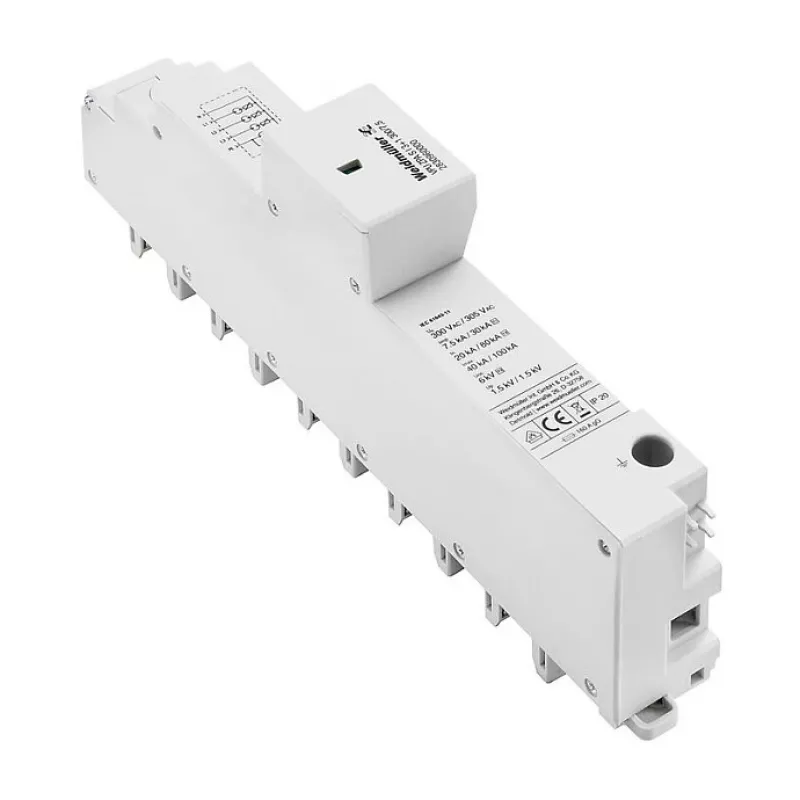

Weidmüller VPU ZPA S I 3+1 300/7.5 Typ 1 Überspannungsschutzgerät

Mit einem Impulsstrom von 7,5 kA pro Pol (10/350 µs) und einer gesamten Entladekapazität von 30 kA bietet dieses Typ-1-Überspannungsschutzgerät einen robusten Schutz für Niederspannungs-Stromverteilungssysteme. Entwickelt für TN-S- und TT-Netze, kombiniert die 3+1-Konfiguration drei Phasenleiter und einen Neutralleiter und gewährleistet so einen umfassenden Schutz gegen direkte Blitzeinschläge und Schaltüberspannungen.

Überblick

Der Weidmüller VPU ZPA S I 3+1 300/7.5 ist ein Hochleistungs-Überspannungsableiter, der für die Installation am Gebäudeeintritt oder in der Hauptverteilung konzipiert ist. Er verwendet fortschrittliche Funkenstreckentechnologie, um energiereiche Überspannungen sicher zur Erde abzuleiten und nachgeschaltete Geräte vor Schäden zu schützen. Das Gerät ist für eine maximale Dauerbetriebsspannung von 300 V AC ausgelegt und eignet sich daher für eine Vielzahl industrieller und gewerblicher Anwendungen.

Besondere Merkmale

• Hohe Entladekapazität: 7,5 kA pro Pol (10/350 µs) und 30 kA Gesamtimpulsstrom
• Niedriger Schutzpegel ≤ 1,5 kV für effektiven Geräteschutz
• Schnelle Ansprechzeit von weniger als 25 ns
• Visuelle Statusanzeige (grün/rot) für schnelle Funktionsprüfung
• Weiter Betriebstemperaturbereich von -40 °C bis +80 °C
• Kompakte Hutschienenmontage auf TS 35
• Robustes Thermoplastgehäuse mit UL-94-V-0-Brandschutzklassifizierung

Technische Details

• SPD-Typ: Typ 1 (Klasse I) gemäß IEC/EN 61643-11
• Polzahl: 3+1 (für TN-S-, TT-Systeme)
• Maximale Dauerbetriebsspannung (Uc): 300 V AC
• Impulsstrom (Iimp) pro Pol: 7,5 kA (10/350 µs)
• Gesamtimpulsstrom (Iimp gesamt): 30 kA (10/350 µs)
• Schutzpegel (Up): ≤ 1,5 kV
• Ansprechzeit: < 25 ns
• Schutztechnologie: Hochleistungs-Funkenstrecke
• Montage: Hutschiene TS 35
• Anschluss: Schraubklemmen
• Leiterquerschnitt: 1,5 - 35 mm² (starr), 1,5 - 25 mm² (flexibel)
• Maximale Sicherung: 315 A gG
• Betriebstemperatur: -40 °C bis +80 °C
• Schutzart: IP20
• Statusanzeige: Visuell (grün/rot)
• Gehäusematerial: Thermoplast (UL 94 V-0)
• Normen: IEC 61643-11, EN 61643-11

Unser Fazit

Für kritische Installationen, bei denen Ausfallzeiten keine Option sind, bietet dieses Überspannungsschutzgerät von Weidmüller außergewöhnliche Leistung und Zuverlässigkeit. Seine hohe Entladekapazität und schnelle Reaktionszeit machen es zur idealen ersten Verteidigungslinie gegen blitzinduzierte Überspannungen und gewährleisten die Langlebigkeit der angeschlossenen Geräte.
