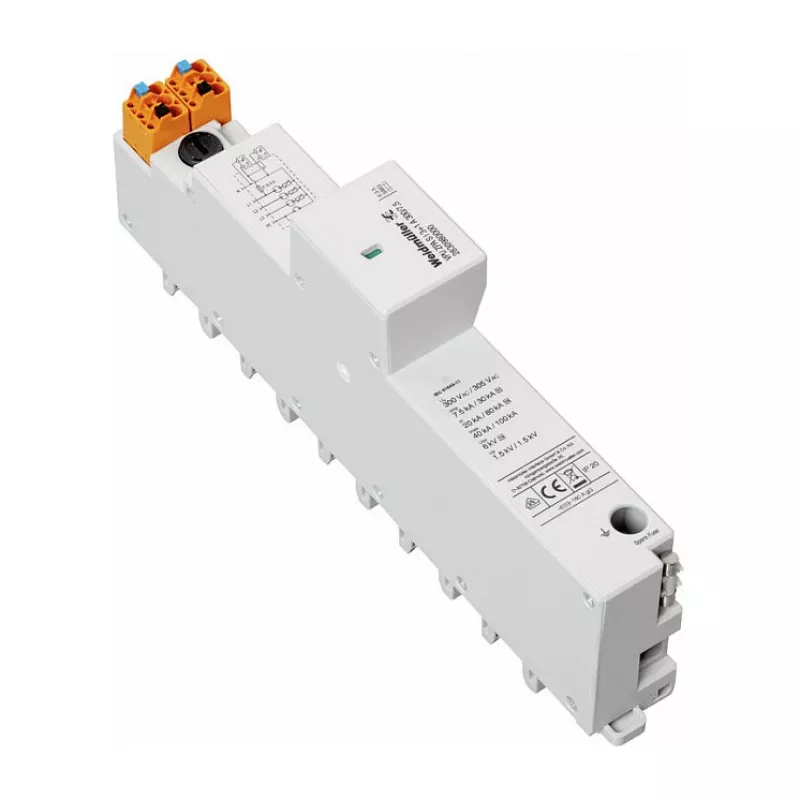

WEI VPU ZPA S I 3+1 RA 300/7.5 Blitzstromableiter für Stromnetze

Blitzstromableiter Typ 1 mit Funkenstreckentechnologie, ausgelegt für 3+1-Konfigurationen in TN-S- und TT-Stromnetzen. Seine Kernstärke liegt in der sicheren Ableitung von Impulsströmen bis zu 7,5 kA (10/350 µs) pro Pol und bietet robusten Schutz gegen direkte Blitzeinschläge am Gebäudeeingang.

Vorteile

Die Funkenstreckentechnologie gewährleistet extrem niedrige Schutzspannungspegel (≤1,5 kV) und eine hohe Löschfähigkeit von Folgeströmen (50 kA eff.). Der integrierte Fernmeldekontakt ermöglicht eine proaktive Überwachung, während das kompakte DIN-Schienen-Design die Installation in Verteilerkästen vereinfacht. Das thermoplastische, flammhemmende Gehäuse garantiert Langlebigkeit und Sicherheit.

Geeignet für

• Hauptverteilungen in Wohn- und Geschäftsgebäuden
• Industrielle Stromversorgungssysteme, die einen Überspannungsschutz Typ 1 erfordern
• TN-S- und TT-Erdungssysteme mit 3+1-Schaltungskonfiguration
• Anwendungen, die eine Fernstatusüberwachung über den Meldekontakt erfordern

Technische Daten

• SPD-Typ: Typ 1 / Klasse I
• Netzkonfiguration: 3+1 (TN-S, TT)
• Maximale Dauerbetriebsspannung (Uc): 300 V AC
• Nennableitstoßstrom (In): 20 kA (8/20 µs) pro Pol
• Impulsstrom (Iimp): 7,5 kA (10/350 µs) pro Pol
• Gesamtimpulsstrom (Iimp gesamt): 30 kA (10/350 µs)
• Schutzspannungspegel (Up): ≤ 1,5 kV
• Folgestromlöschfähigkeit (Ifi): 50 kA eff.
• Kurzschlussfestigkeit (Isccr): 50 kA eff.
• Ansprechzeit (tA): < 100 ns
• Montage: DIN-Schiene 35 mm
• Fernmeldekontakt: Ja
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Gehäusematerial: Thermoplast, flammhemmend
• Normenkonformität: IEC 61643-11, EN 61643-11

Empfehlungen

Für einen optimalen Schutz installieren Sie diesen Ableiter in der Hauptverteilung, so nah wie möglich am Versorgungseingang. Stellen Sie eine ordnungsgemäße Erdung sicher und verwenden Sie eine externe Sicherung gemäß den örtlichen Vorschriften. Überprüfen Sie regelmäßig den Status über den Fernmeldekontakt, um die Systemintegrität zu gewährleisten.
