WAGO 2002-1204 4-Leiter Push-in-Klemmenblock, 2,5 mm², 800 V, grau

Der WAGO 2002-1204 ist ein hochwertiger 4-Leiter-Push-in-Klemmenblock aus der Serie 2002, ausgelegt für zuverlässige und werkzeuglose Verdrahtung in Industrie- und Gebäudeinstallationen. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A eignet er sich für ein breites Anwendungsspektrum. Das kompakte Design (5,2 mm Breite) spart Platz auf der Hutschiene, während die Push-in CAGE CLAMP®-Anschlusstechnik eine schnelle und sichere Leiterbefestigung gewährleistet.

Vorteile

Werkzeugloser Push-in-Anschluss für massive und feindrähtige Leiter; zeitsparende Montage; vibrationssicher und wartungsfrei; kompakte Breite für hochdichte Verdrahtung; klare Beschriftung und Prüfstelle für einfache Fehlersuche.

Geeignet für

• Schaltschränke und Schaltanlagen
• Gebäudeautomation und Beleuchtungssysteme
• Industriemaschinen und -anlagen
• Ex e-Anwendungen (Zone 1, Zone 2) mit entsprechenden Zulassungen

Wichtige technische Daten

• Anzahl der Leiter: 4
• Anschlussart: Push-in CAGE CLAMP®
• Nennquerschnitt: 2,5 mm² (AWG 14)
• Bemessungsspannung (EN 60947-7-1): 800 V
• Bemessungsstoßspannung: 8 kV
• Bemessungsstrom (EN 60947-7-1): 24 A
• Montageart: Hutschiene 35 (TS 35)
• Farbe: Grau
• Isolierstoff: Polyamid (PA 66)
• Brennbarkeitsklasse (UL 94): V0
• Betriebstemperatur: -35 °C bis +85 °C
• Abisolierlänge: 9 – 11 mm
• Massivleiterquerschnitt: 0,25 – 4 mm² / 22 – 12 AWG
• Feindrähtiger Leiterquerschnitt: 0,25 – 4 mm² / 22 – 12 AWG
• Feinstdrähtiger Leiterquerschnitt: 0,25 – 2,5 mm² / 22 – 14 AWG
• Verschmutzungsgrad: 3
• Ex e Bemessungsspannung (Ex eb IIC Gb): 550 V
• Ex e Bemessungsstrom (Ex eb IIC Gb): 20 A

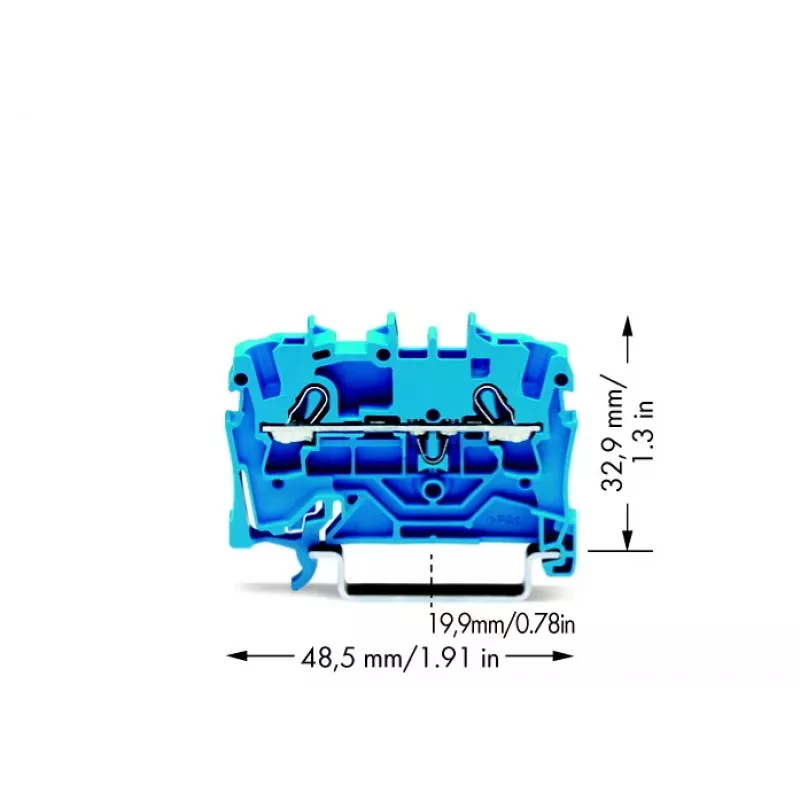

• Abmessungen (B x H x T): 5,2 mm x 48,5 mm x 32,9 mm

Empfehlungen

Für optimale Leistung verwenden Sie WAGO Aderendhülsen-Crimpwerkzeuge und Beschriftungsstreifen. Achten Sie auf die richtige Abisolierlänge und Leitereinführung. Geeignet für den Einsatz mit WAGO 2002-Serie Zubehör wie Endplatten und Brückern.
