Schnittstellenkarte DeLOCK 95246 Intern Parallel Seriell

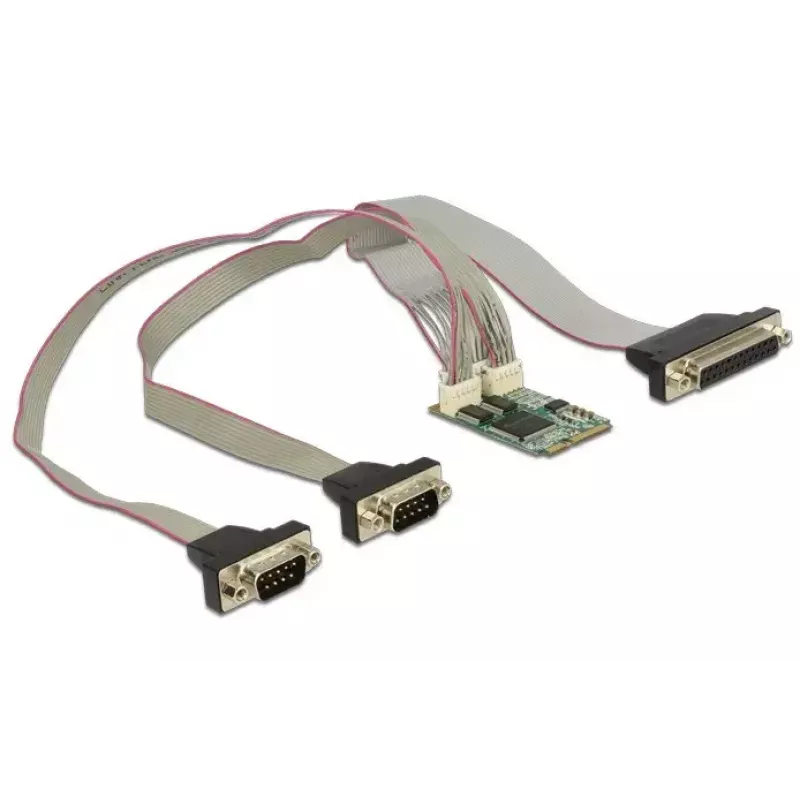

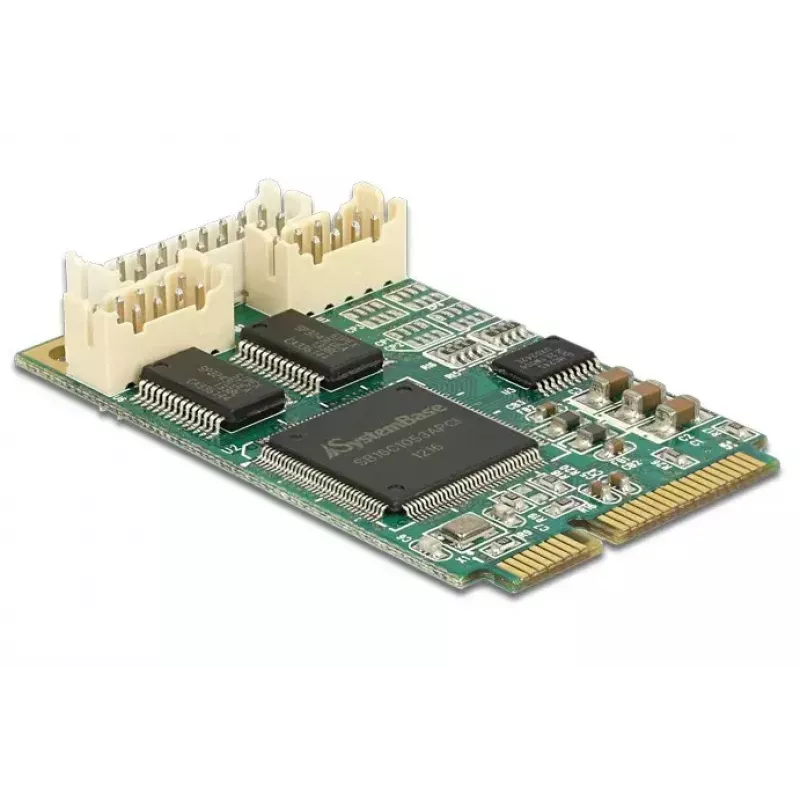

Der DeLOCK 95246 MiniPCIe-Adapter erweitert ein System um zwei zusätzliche serielle Schnittstellen und eine parallele Schnittstelle, die über den Slotblech zugänglich sind. Er stellt interne 2 x 10-Pin-Header für seriell und einen 18-Pin-Header für parallel auf dem Modul bereit und bietet entweder ein Standard- oder Low-Profile-Slotblech, um die Anschlüsse nach außen zu führen. Die Karte basiert auf dem Systembase SB16C1053-Chipsatz, folgt dem MiniPCIe Full-Size-Formfaktor und der PCI Express 2.0-Schnittstelle und unterstützt Datenübertragungsraten von bis zu 921,6 Kb/s, kompatibel mit 16C550 UART-Geräten.

Vorteile

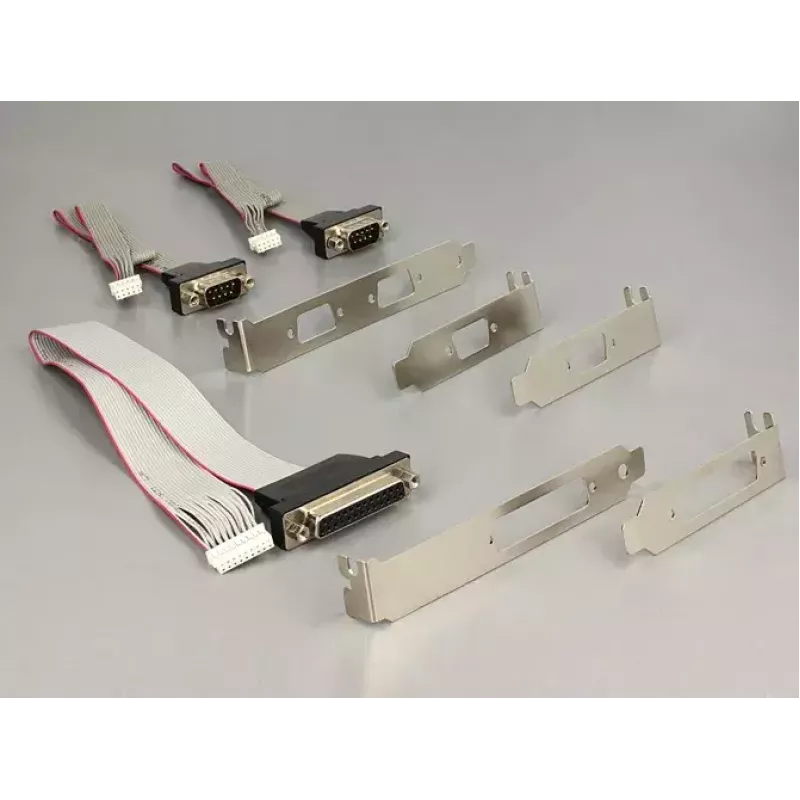

Diese interne Schnittstellenkarte fügt Systemen mit einem Mini PCI Express-Steckplatz parallele und serielle Legacy-Konnektivität hinzu und ermöglicht den Anschluss von Druckern, Scannern, Modems und anderen RS-232- oder parallelen Peripheriegeräten. Das Kit enthält Pin-Header auf dem Modul und eine Auswahl an Standard- oder Low-Profile-Slotblechen, die einen flexiblen Einbau in verschiedene Gehäuse ermöglichen. Die unterstützte Baudrate und die 16C550 UART-Kompatibilität gewährleisten eine zuverlässige Kommunikation mit einer Vielzahl von Geräten.

Geeignet für (Aufgaben / Anwendungsfälle)

Technische Daten

Verwendung

Installieren Sie die DeLOCK 95246-Karte in einen verfügbaren Mini PCI Express Full-Size-Steckplatz des Host-Systems gemäß Systemhandbuch und befestigen Sie das gewählte Slotblech (Standard oder Low-Profile) am Gehäuse. Führen Sie bei Bedarf die internen Header-Kabel vom Modul zu den Blechanschlüssen und ziehen Sie dann die Schraubmuttern an den externen Kabeln (DB9 oder parallel) an, um eine sichere Verbindung zu gewährleisten. Starten Sie das System nach der Hardware-Installation und installieren Sie die erforderlichen Treiber, damit das Betriebssystem die seriellen und parallelen Schnittstellen erkennt.

Empfehlungen

Stellen Sie sicher, dass das Host-System Mini PCIe Full-Size-Karten unterstützt und dass Treiber für den SB16C1053-Chipsatz oder generische 16C550-kompatible UART-Treiber für Ihr Betriebssystem verfügbar sind. Verwenden Sie abgeschirmte Kabel für lange serielle Verbindungen und sichern Sie DB9-Stecker mit den mitgelieferten Schraubmuttern, um ein versehentliches Trennen zu verhindern.
