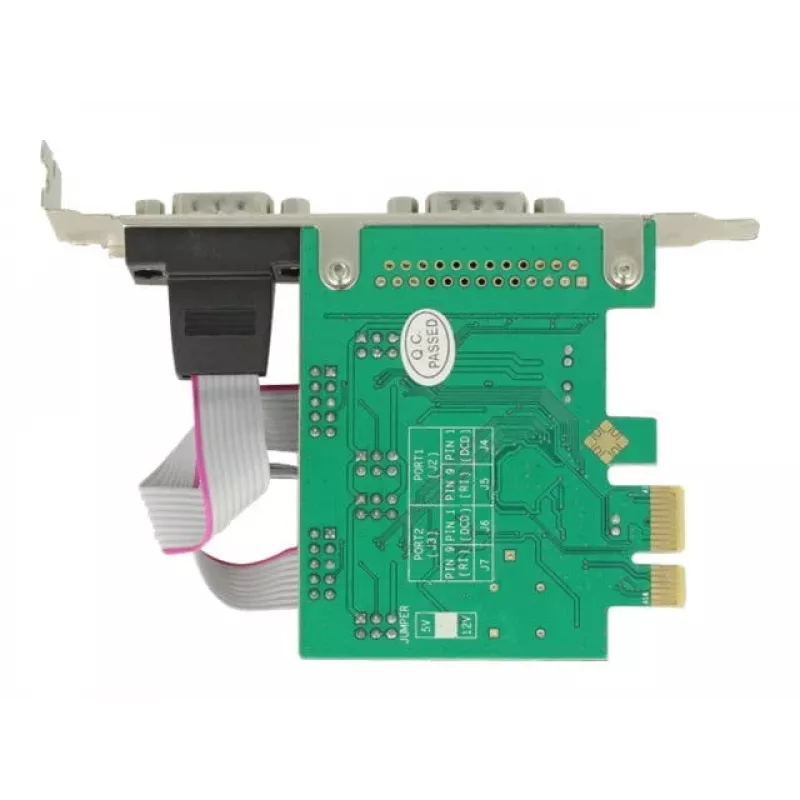

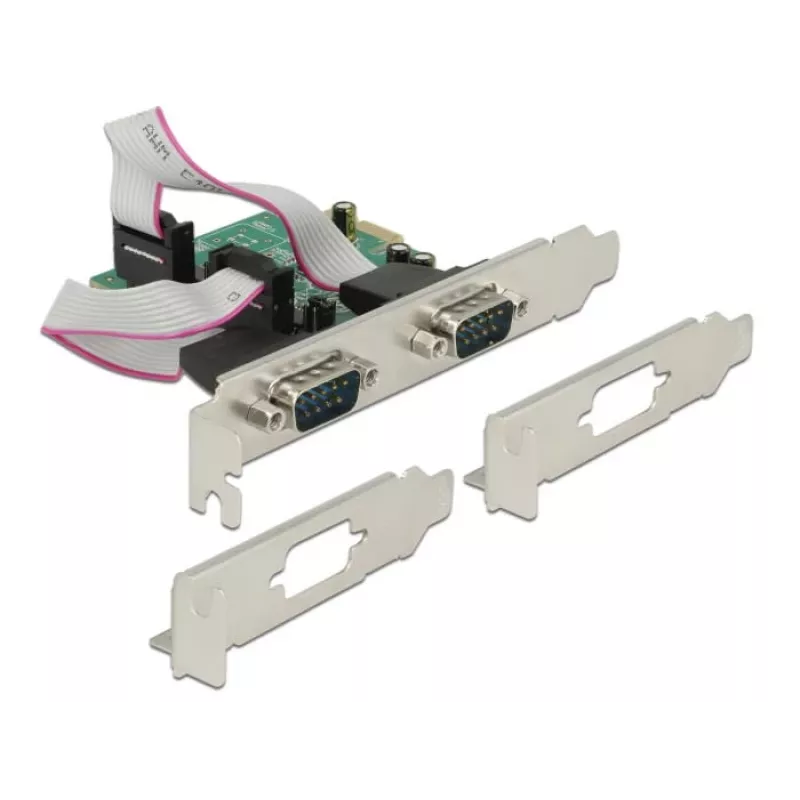

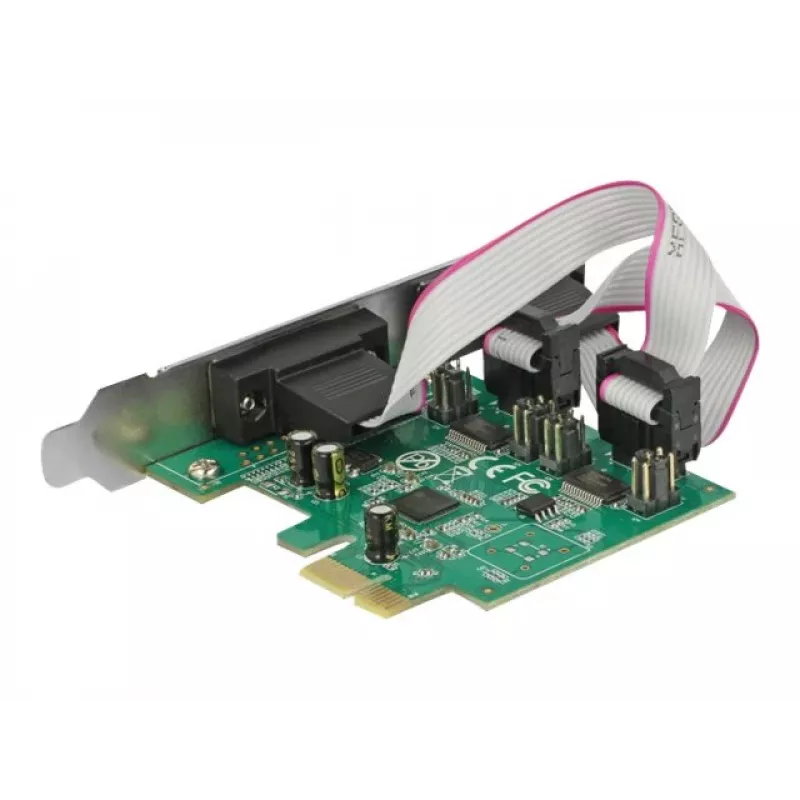

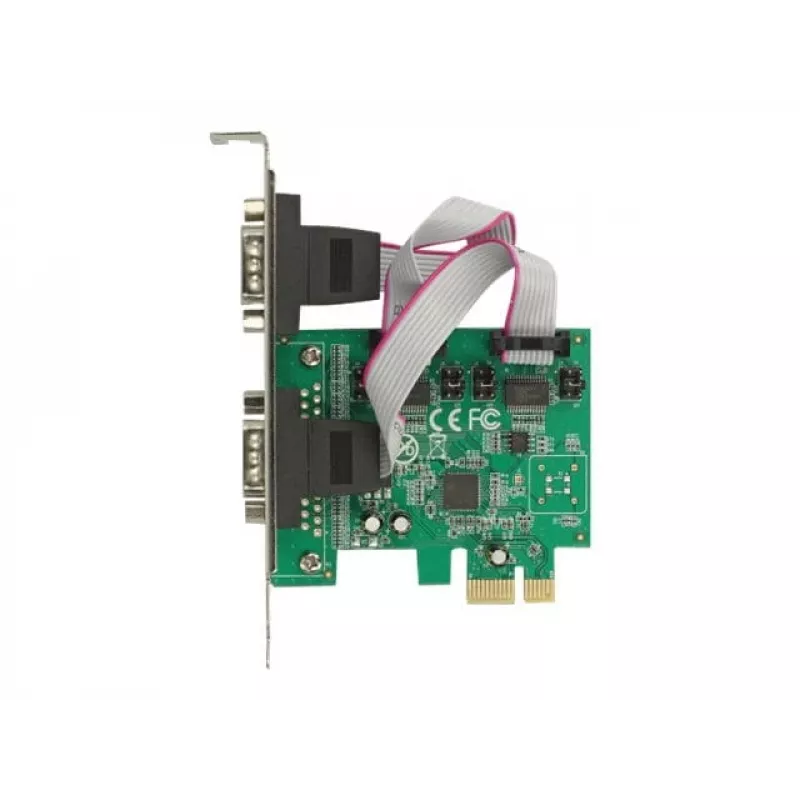

Schnittstellenkarte DeLOCK 89641

Die DeLOCK 89641 ist eine interne Low-Profile-PCI-Express-Schnittstellenkarte (PCIe), die zwei externe serielle RS-232-Anschlüsse zu einem PC hinzufügt. Dank ihrer kompakten Abmessungen und der mitgelieferten Low-Profile-Halterungen kann sie in Standard- und Small-Form-Factor-Systemen eingebaut werden und bietet zuverlässige serielle Kommunikation für Geräte wie Scanner, POS-Systeme, Protokollkonverter und verschiedene IoT- oder Infrarotgeräte. Die Karte unterstützt standardmäßige serielle Einstellungen und ist für den Einsatz dort vorgesehen, wo ältere oder industrielle serielle Verbindungen benötigt werden.

Vorteile

Die Karte bietet zwei externe RS-232-Anschlüsse auf einem einzigen PCIe-Steckplatz und wird mit Low-Profile-Halterungen für den flexiblen Einbau sowohl in Full-Size- als auch in Mini-PC-Gehäusen geliefert. Sie unterstützt eine Reihe von Datenbitlängen (5–9) und Stoppbit-Optionen (1, 1,5, 2) und ermöglicht so die Kompatibilität mit vielen seriellen Geräten und Protokollen. Ihre geringe physische Größe und die interne PCIe-Host-Schnittstelle machen sie für Systeme mit beengten Platzverhältnissen geeignet, während sie eine zuverlässige kabelgebundene serielle Konnektivität gewährleistet.

Geeignet für

• Anschluss von Barcodescannern und Etikettendruckern
• Kassensysteme (POS) und Registrierkassen
• Protokollkonverter und industrielle Steuerungsgeräte
• IoT-Gateways und Infrarotgeräte, die RS-232 benötigen

Technische Daten

• Modell: DeLOCK 89641
• Host-Schnittstelle: PCIe (intern)
• Ausgangsschnittstelle: 2 × externe serielle RS-232-Anschlüsse
• Datenbits: 5–9
• Stoppbits: 1, 1,5, 2
• Produktfarbe: Grün
• Abmessungen: 63 mm (B) × 72 mm (T) × 10 mm (H)
• Formfaktor: Low-Profile mit mitgelieferten Halterungen

Verwendung

Installieren Sie die Karte in einen freien PCI-Express-Steckplatz des Host-PCs und befestigen Sie sie mit der entsprechenden Halterung (Standard oder Low-Profile) je nach Gehäusegröße. Schließen Sie die externen seriellen Geräte über serielle DB9-Verbindungen oder geeignete Adapter oder Kabel an die RS-232-Anschlüsse an. Konfigurieren Sie die Parameter der seriellen Schnittstelle (Baudrate, Datenbits 5–9, Parität, Stoppbits 1/1,5/2) im Betriebssystem oder in der Anwendung entsprechend den Anforderungen des angeschlossenen Geräts. Installieren Sie alle mitgelieferten oder erforderlichen Treiber gemäß den Herstelleranweisungen, falls das Betriebssystem keine native Unterstützung bietet.

Empfehlungen

Verwenden Sie abgeschirmte serielle Kabel und eine ordnungsgemäße Erdung in industriellen oder störungsanfälligen Umgebungen, um eine stabile Kommunikation zu gewährleisten. Überprüfen Sie die seriellen Einstellungen und testen Sie die Verbindungen nach der Installation, um die Kompatibilität mit den angeschlossenen Geräten sicherzustellen.
