Interner RS-232-Adapter DeLOCK 89948

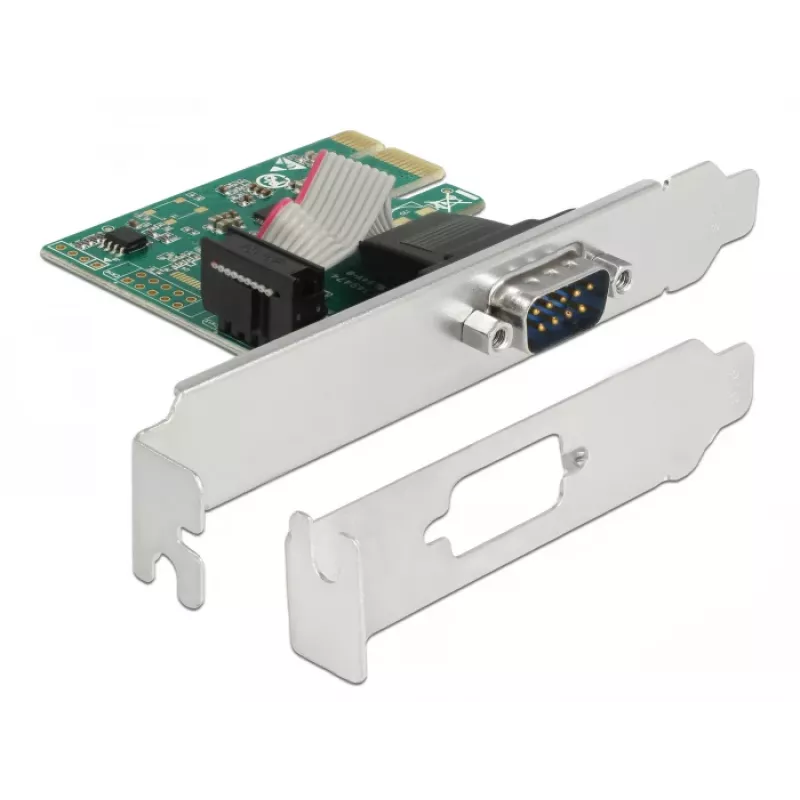

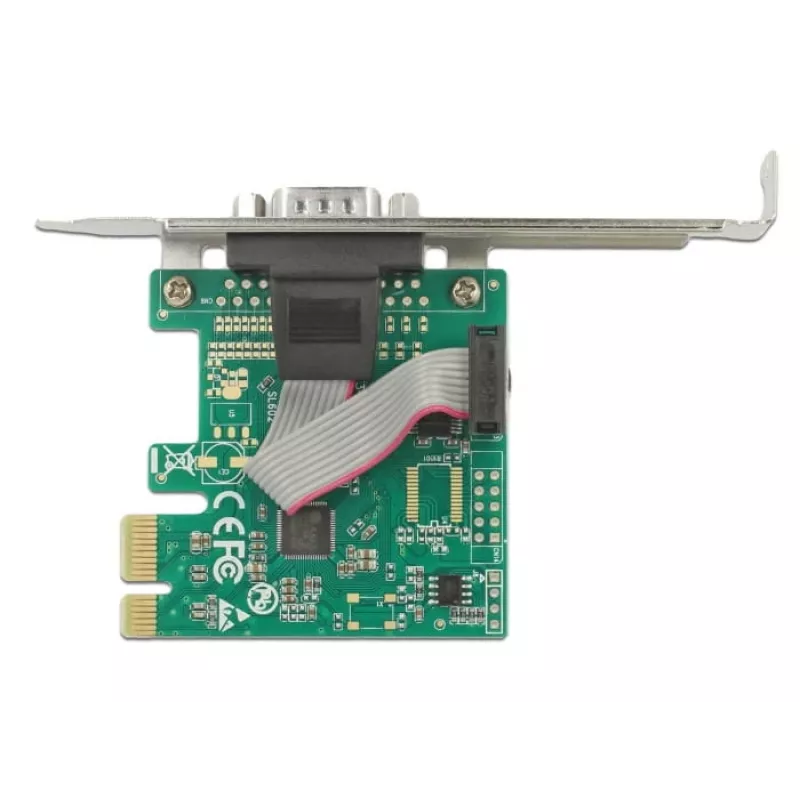

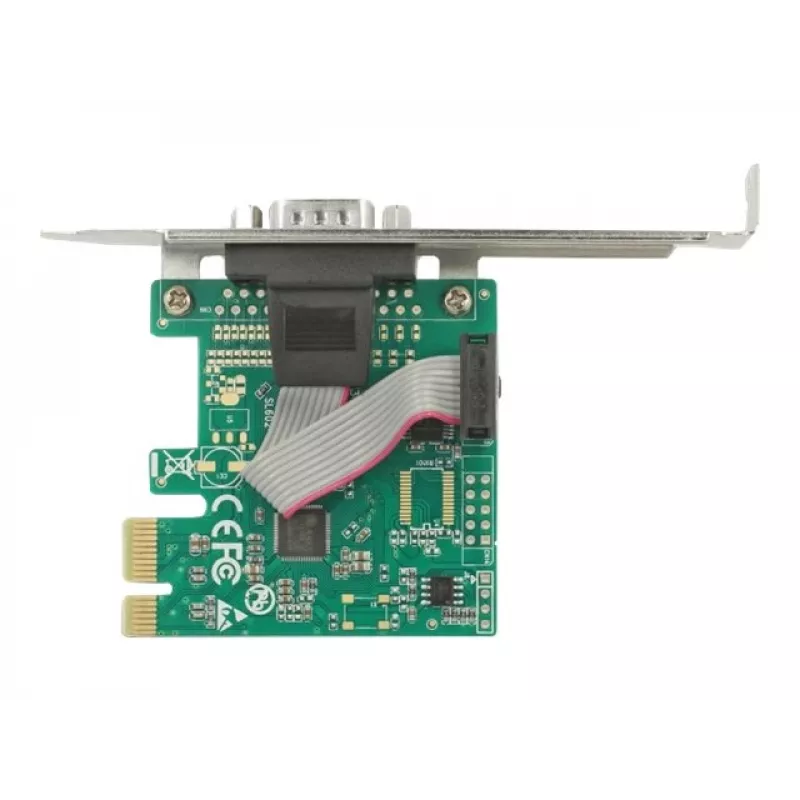

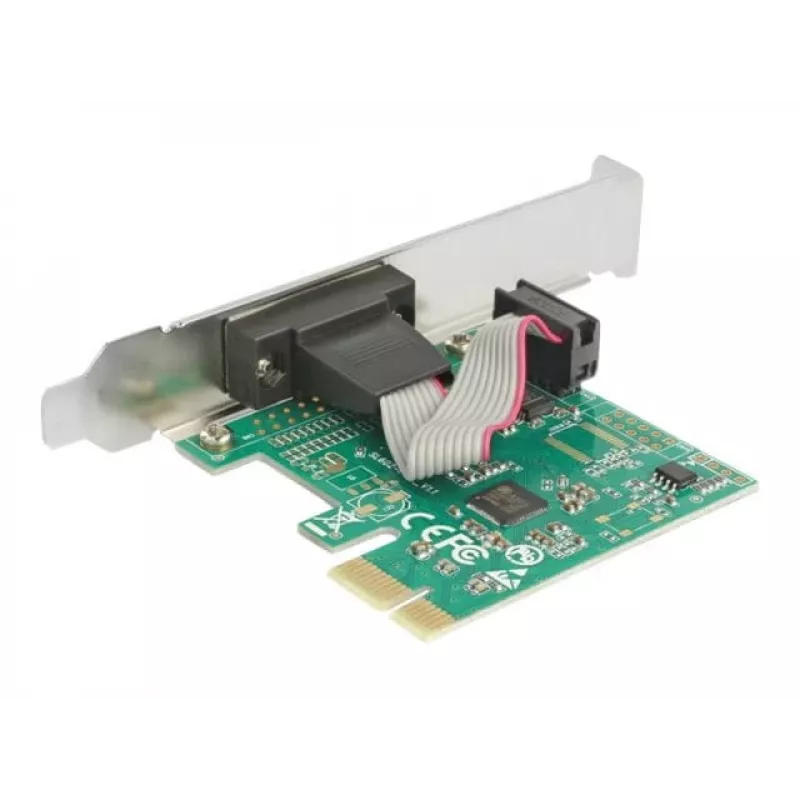

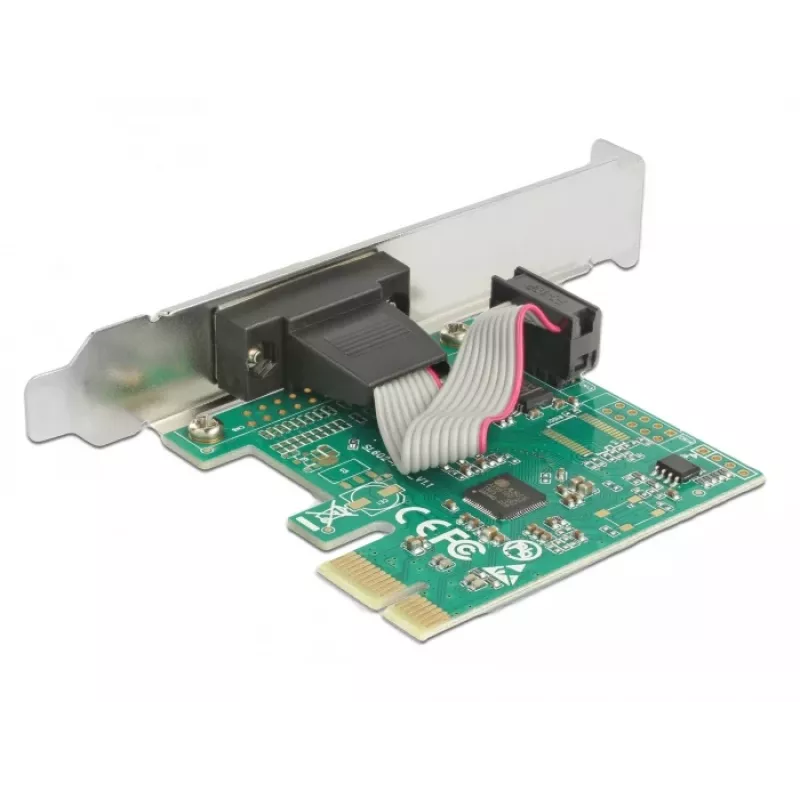

Der DeLOCK 89948 ist ein interner RS-232-Adapter, der über eine PCIe-Host-Schnittstelle einen externen seriellen RS-232-Anschluss bereitstellt. Ausgestattet mit dem ASIX AX99100-Chipsatz und einem 256-B-FIFO-Puffer unterstützt die Karte Datenbitlängen von 5 bis 9 und ist mit Windows 10, 8.1 und 7 kompatibel. Ihre kompakten Abmessungen (60 × 64 × 16 mm) und die mitgelieferte Low-Profile-Blende machen sie für Standard-PCs und Mini-PC-Installationen geeignet.

Vorteile

Diese PCI-Express-Karte bietet einen zuverlässigen einzelnen RS-232-Anschluss mit Pufferung auf Hardwareebene (256 B FIFO) zur verbesserten Datenverarbeitung und reduzierten CPU-Belastung. Der ASIX AX99100-Chipsatz gewährleistet breite Kompatibilität und stabile serielle Kommunikation. Das interne PCIe-Design des Adapters und die mitgelieferte Low-Profile-Blende bieten flexible Montagemöglichkeiten sowohl für Systeme im Vollformat als auch für kleine Formfaktoren. Die Unterstützung einer Reihe von Datenbitlängen (5–9) ermöglicht den Einsatz mit verschiedenen Legacy- und Industriegeräten.

Geeignet für

• Anschluss von Barcode-Scannern und POS-Systemen
• Verbindung mit Protokollkonvertern und Industriesteuerungen
• Anschluss von Infrarotmodulen und IoT-Geräten mit RS-232
• Hinzufügen einer seriellen Schnittstelle zu Mini-PCs und kompakten Workstations

Wichtige Spezifikationen

• Host-Schnittstelle: PCIe
• Ausgangsschnittstelle: RS-232 (1 externer Anschluss)
• Chipsatz: ASIX AX99100
• FIFO: 256 B
• Unterstützte Datenbits: 5 bis 9
• Kompatibilität: Windows 10, 8.1, 7
• Abmessungen (B × T × H): 60 × 64 × 16 mm
• Produktfarbe: Grün

Gebrauchsanweisung

Installieren Sie den DeLOCK 89948 in einen freien PCIe-Steckplatz auf der Hauptplatine und befestigen Sie ihn mit der Full-Height- oder der mitgelieferten Low-Profile-Blende, je nach Gehäuseanforderung. Verbinden Sie das externe RS-232-Gerät mit dem seriellen Anschluss der Karte über ein kompatibles serielles Kabel. Installieren Sie die entsprechenden Treiber für den ASIX AX99100-Chipsatz auf einem unterstützten Windows-System, falls das Betriebssystem diese nicht automatisch bereitstellt. Überprüfen Sie nach der Treiberinstallation die Einstellungen der seriellen Schnittstelle (Baudrate, Parität, Stoppbits, Datenbits) in Ihrem Betriebssystem oder Ihrer Anwendung, um sie an das angeschlossene Gerät anzupassen.

Empfehlungen

Für einen stabilen Betrieb verwenden Sie bei längeren Strecken abgeschirmte serielle Kabel und konfigurieren Sie die UART-Einstellungen entsprechend dem angeschlossenen Gerät. Stellen Sie sicher, dass das System ausgeschaltet ist, wenn Sie die Karte einbauen, und suchen Sie bei Kommunikationsproblemen nach den neuesten ASIX-Treibern des Herstellers.
