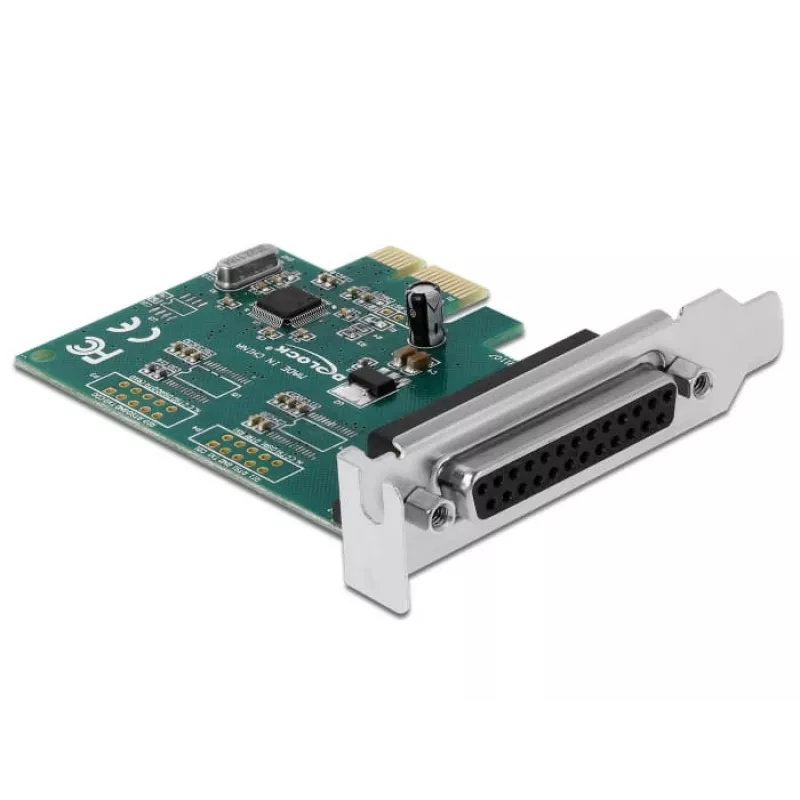

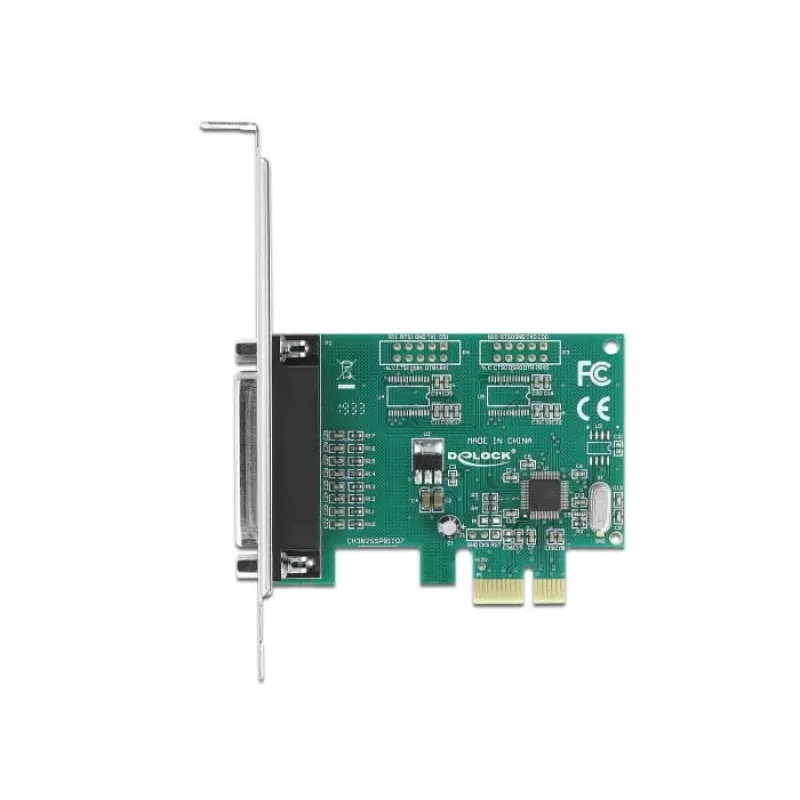

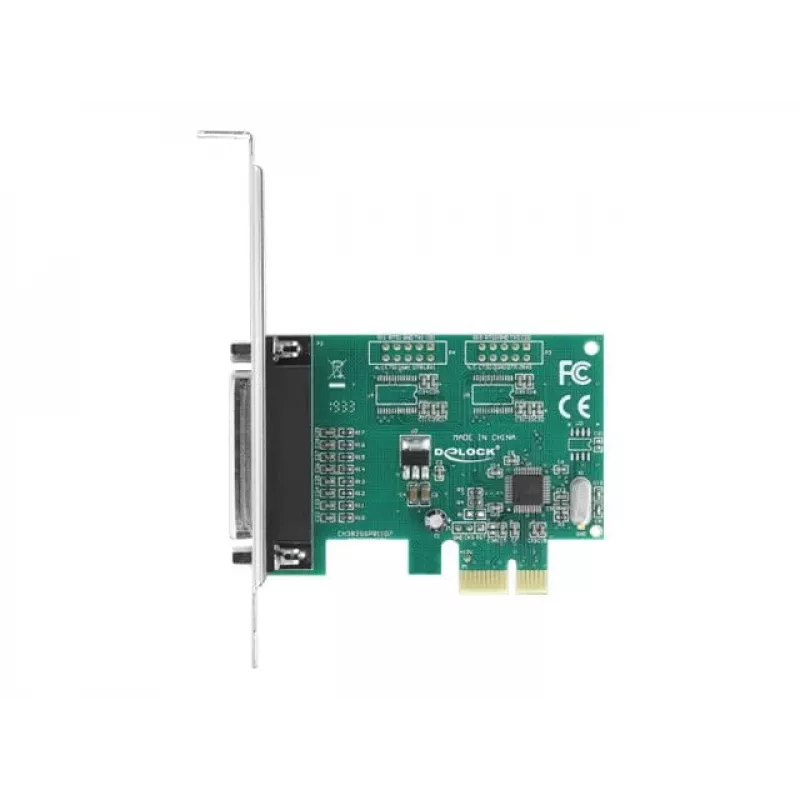

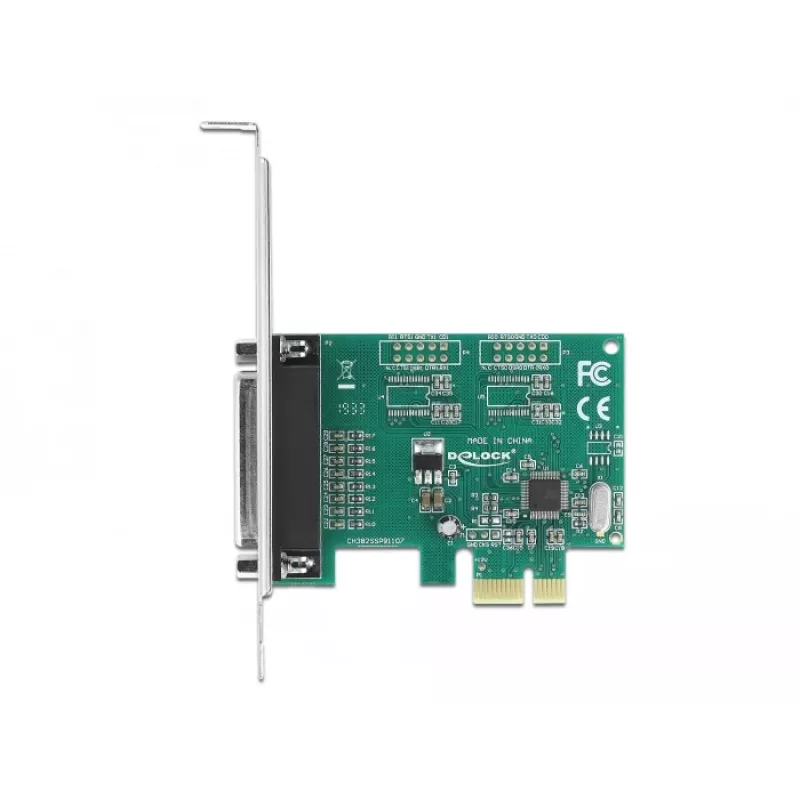

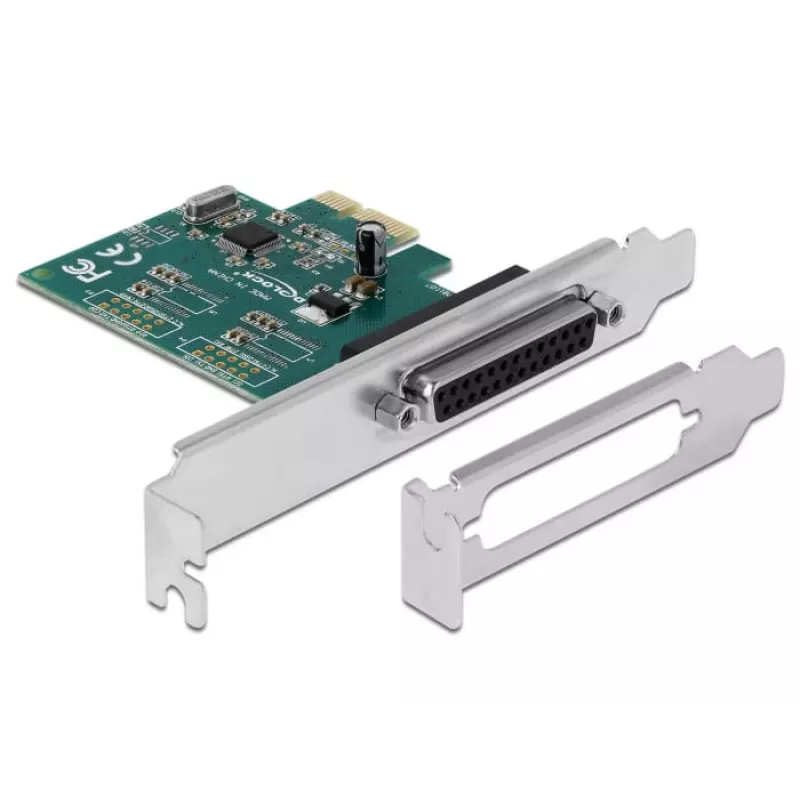

Schnittstellenkarte DeLOCK 90412

Die DeLOCK 90412 ist eine interne parallele Schnittstellenkarte, die in einen PCIe-Steckplatz passt, um einem Desktop-PC oder eingebetteten System parallele Konnektivität hinzuzufügen. Die Karte ist im Low-Profile-Erweiterungskarten-Formfaktor gestaltet und bietet einen kompakten Formfaktor (59 mm x 79 mm x 13 mm). Sie unterstützt parallele Ausgabe und einen FIFO-Puffer von 256 Byte und ermöglicht eine kontrollierte Datenübertragung. Das Gerät ist mit gängigen Microsoft-Betriebssystemen kompatibel, einschließlich Windows 10, 8.1 und 7.

Vorteile

Die DeLOCK 90412 bietet eine einfache, platzsparende Möglichkeit, einen Parallelport über eine PCIe-Host-Schnittstelle hinzuzufügen, ohne einen Full-Height-Steckplatz zu belegen. Ihre geringen Abmessungen und das Low-Profile-Design machen sie geeignet für kompakte Gehäuse und Systeme mit begrenztem Erweiterungsraum. Der integrierte 256-B-FIFO hilft, den Datenfluss für ältere parallele Geräte zu glätten, und die integrierte Kompatibilität mit mehreren Windows-Versionen reduziert die Notwendigkeit zusätzlicher Treiberanpassungen.

Geeignet für

• Anschluss älterer paralleler Drucker und Geräte an moderne PCIe-ausgestattete Systeme
• Industrielle Steuerungen und Messgeräte, die parallele E/A erfordern
• Kompakte Desktop-PCs und Small-Form-Factor-Builds, die einen internen Parallelport benötigen
• Systemintegratoren, die eine parallele Schnittstelle für spezielle Hardware hinzufügen

Technische Daten

• Host-Schnittstelle: PCIe
• Schnittstellentyp: Interne parallele Ausgabe
• Datenübertragungsrate: bis zu 0,0015 Gbit/s
• FIFO-Puffergröße: 256 B
• Formfaktor: Low-Profile-Erweiterungskarte
• Kompatibilität: Windows 10, Windows 8.1, Windows 7
• Abmessungen (B x T x H): 59 mm x 79 mm x 13 mm

Verwendung

Installieren Sie die DeLOCK 90412 in einen freien PCIe-Steckplatz auf der Hauptplatine des Computers und berücksichtigen Sie dabei den Low-Profile-Bügel der Karte, falls vom Gehäuse benötigt. Befestigen Sie die Karte am Gehäuse, schließen Sie ein externes Parallelkabel an den parallelen Ausgang der Karte an und schalten Sie das System ein. Installieren oder aktivieren Sie den entsprechenden Treiber für Ihre Windows-Version, falls das System das Gerät nicht automatisch erkennt. Nach der Treiberinstallation konfigurieren Sie das angeschlossene parallele Gerät im Betriebssystem und testen die Datenübertragung.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie geschirmte Parallelkabel geeigneter Länge, um elektrische Störungen zu reduzieren, stellen Sie sicher, dass das System-BIOS und die Windows-Updates aktuell sind, um die beste PCIe-Kompatibilität zu gewährleisten, und überprüfen Sie die Treiberverfügbarkeit für die beabsichtigte Windows-Version vor der Installation.
