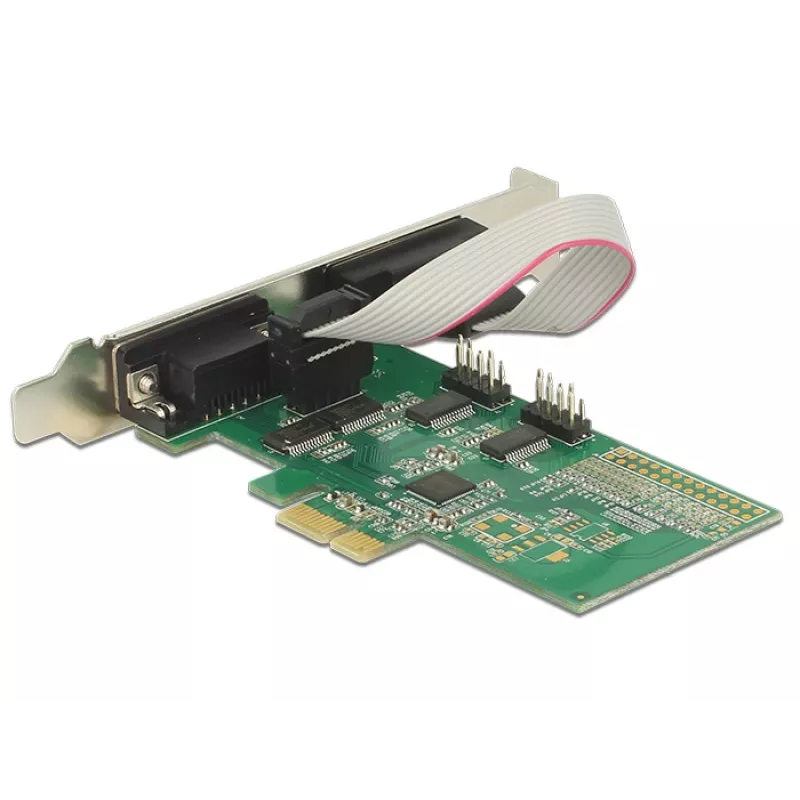

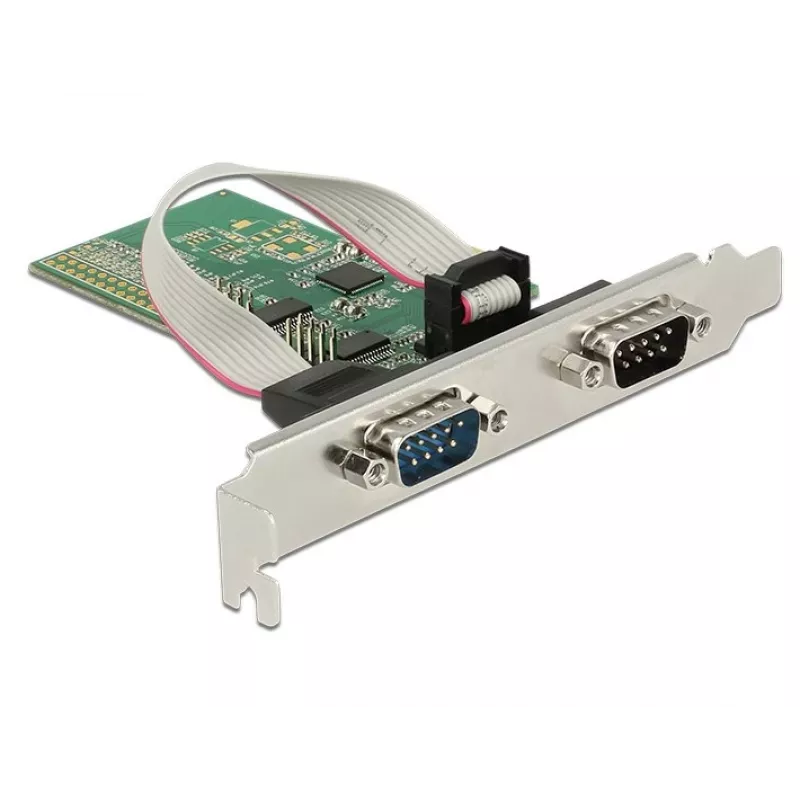

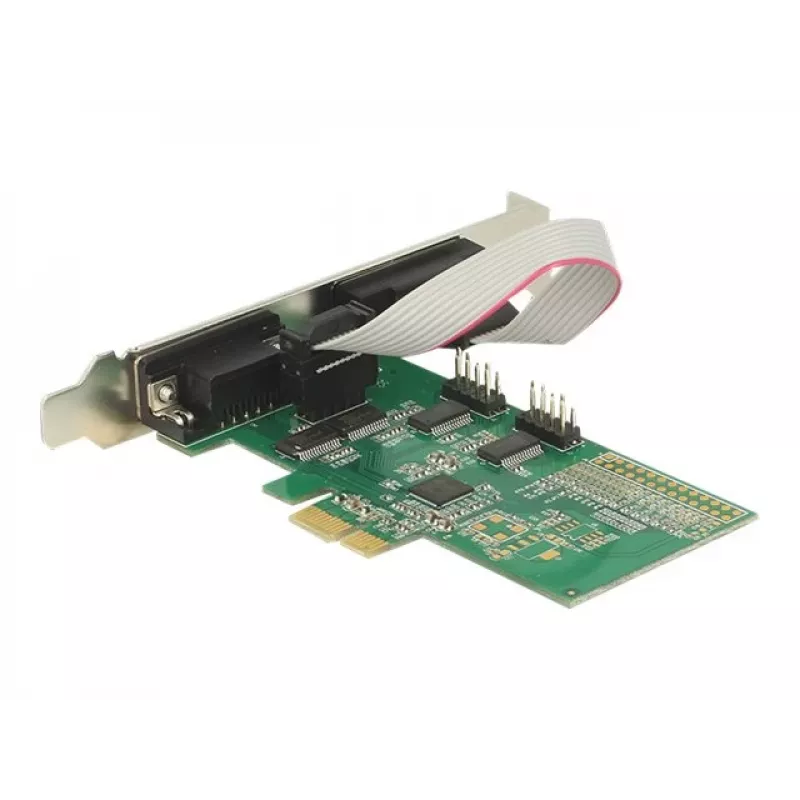

Interner serieller Adapter DeLOCK 89557

Der interne serielle Adapter DeLOCK 89557 ist eine PCIe-Erweiterungskarte, die einen PC um vier externe RS-232-Seriellanschlüsse erweitert. Ausgestattet mit dem ASIX AX99100-Chipsatz und einem Low-Profile-Formfaktor unterstützt die Karte den Anschluss von Geräten wie Scannern, Druckern und seriellen Mäusen und kann mithilfe der mitgelieferten Low-Profile-Blende in Standard- und Mini-Gehäuse eingebaut werden. Sie eignet sich für Systeme, die zusätzliche serielle Kommunikationsschnittstellen benötigen, und ist mit verschiedenen Windows-Betriebssystemen kompatibel.

Vorteile

Der Adapter stellt vier externe serielle Anschlüsse über einen einzigen PCI-Express-Steckplatz bereit, verwendet den ASIX AX99100-Chipsatz für zuverlässige serielle Kommunikation und enthält eine Low-Profile-Blende für den Einbau in Mini-PCs. Sein internes Design hält externe Anschlüsse ordentlich und erweitert gleichzeitig die Unterstützung für ältere Geräte.

Geeignet für

• Anschluss von Scannern und Bondruckern
• Anschluss von seriellen Mäusen und Barcodelesern
• Industrielle oder ältere Geräte mit RS-232-Schnittstellen
• Systeme mit begrenztem Erweiterungsplatz (Mini- oder Small-Form-Factor-PCs)

Technische Daten

• Modell: DeLOCK 89557
• Host-Schnittstelle: PCIe (PCI Express)
• Ausgangsschnittstelle: 4 × extern seriell (RS-232)
• Chipsatz: ASIX AX99100
• Maximale Datenübertragungsrate: 0,0002304 Gbit/s
• FIFO-Puffer: 256 B
• Formfaktor: Low-Profile (inklusive Low-Profile-Blende)
• Intern: Ja
• Farbe: Grün
• EAN: 4043619895571

Verwendung

Schalten Sie den PC aus und trennen Sie ihn vom Stromnetz. Öffnen Sie das PC-Gehäuse, stecken Sie den DeLOCK 89557 in einen freien PCI-Express-Steckplatz und befestigen Sie ihn mit der Blende und Schraube. Wenn Sie ihn in einen Mini-PC einbauen, ersetzen Sie die Full-Height-Blende durch die mitgelieferte Low-Profile-Blende. Schließen Sie das Gehäuse und schließen Sie das Gerät wieder an die Stromversorgung an. Installieren Sie den entsprechenden Windows-Treiber, falls das Betriebssystem den ASIX AX99100-Chipsatz nicht automatisch erkennt. Schließen Sie nach der Treiberinstallation externe serielle Geräte an die Anschlüsse der Karte an und konfigurieren Sie die COM-Port-Einstellungen je nach Bedarf im Betriebssystem oder in der Anwendung.

Empfehlungen

Verwenden Sie geschirmte serielle Kabel für zuverlässige Verbindungen und halten Sie die Kabellängen so kurz wie möglich. Überprüfen Sie die Baudraten der Geräte und die COM-Port-Einstellungen in der Host-Software, um eine ordnungsgemäße Kommunikation sicherzustellen. Beziehen Sie Treiber vom Gerätehersteller oder von den Support-Ressourcen von ASIX/DELOCK, um die Kompatibilität zu gewährleisten.
