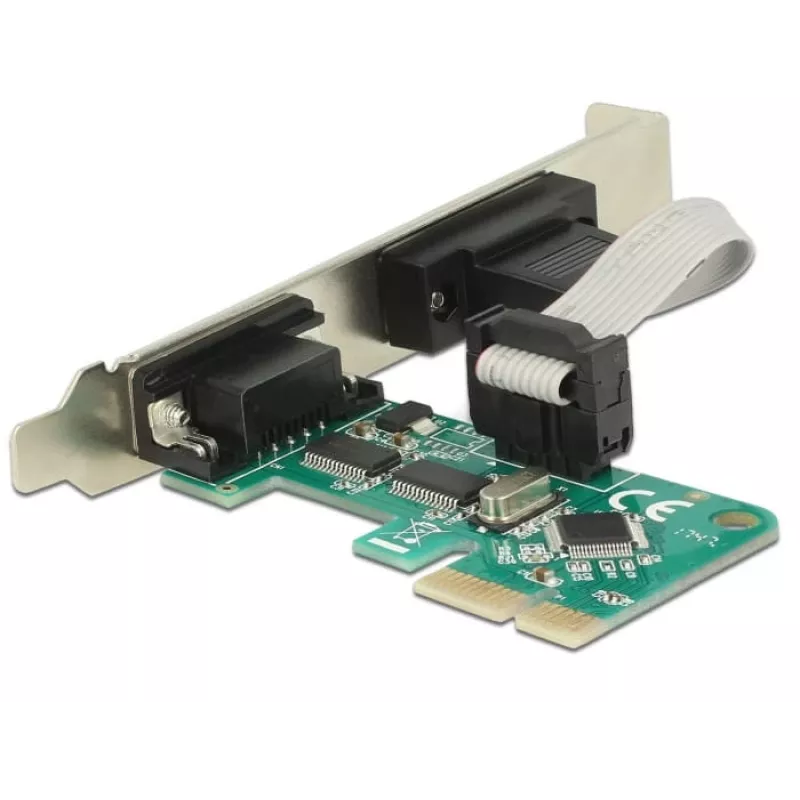

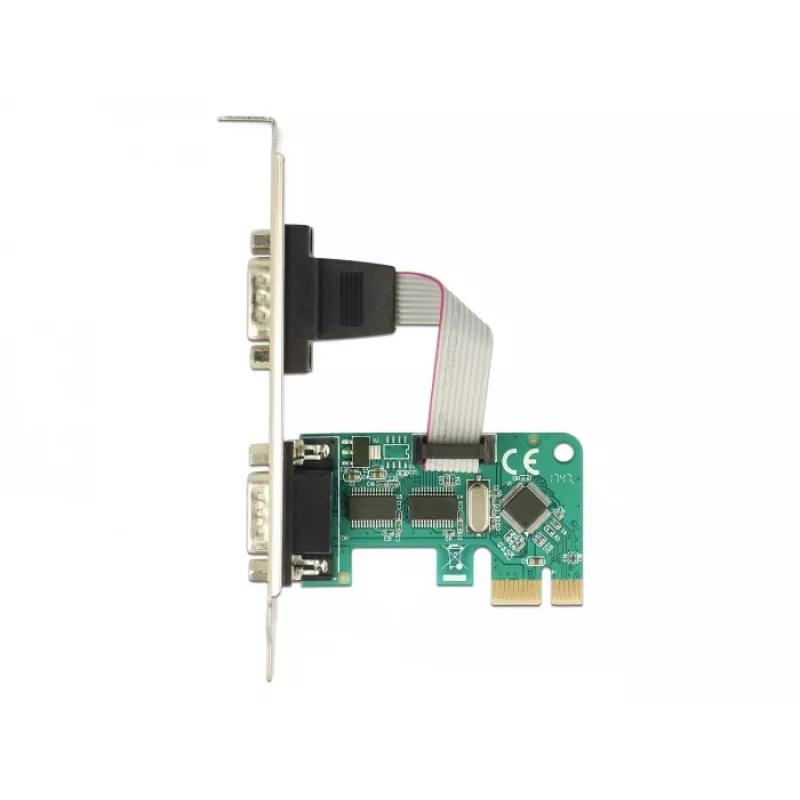

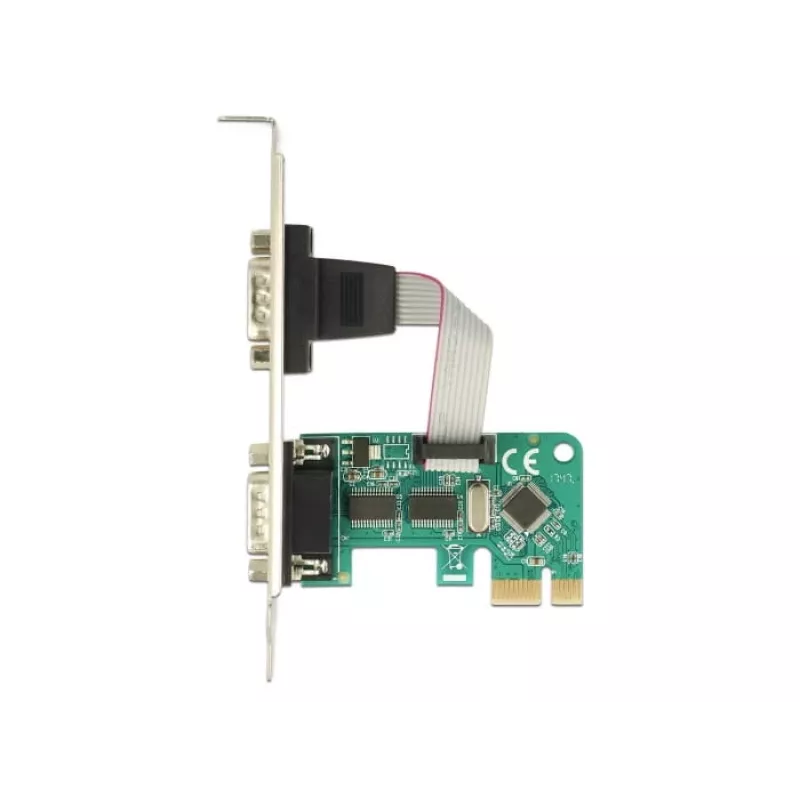

Schnittstellenkarte DeLOCK 89918

Die DeLOCK 89918 ist eine interne PCIe-Schnittstellenkarte, die einem PC zwei externe serielle RS-232-Anschlüsse hinzufügt. Basierend auf dem WCH CH382L-Chipsatz erweitert die Karte die seriellen Kommunikationsmöglichkeiten zum Anschluss von Scannern, Protokollkonvertern, IoT-Geräten und anderen RS-232-Peripheriegeräten. Ein Low-Profile-Bracket ist für die Installation in Mini-PCs enthalten.

Vorteile

Die Karte bietet zwei zuverlässige externe RS-232-Anschlüsse über eine PCIe-Host-Schnittstelle und unterstützt flexible serielle Rahmenformate mit 5, 6, 7 oder 8 Datenbits und 1 oder 2 Stoppbits. Sie ist kompatibel mit gängigen Windows-Versionen (Windows 10, 8.1 und 7) und enthält ein Low-Profile-Bracket für kompakte Systeme.

Geeignet für

• Anschluss von Barcodescannern und Messgeräten
• Schnittstelle zu Protokollkonvertern und industriellen Steuerungen
• Erweiterung serieller Anschlüsse für ältere Peripheriegeräte in Desktop- und Mini-PC-Systemen
• Integration von RS-232-IoT-Geräten in ein PC-basiertes System

Wichtige Spezifikationen

• Modell: DeLOCK 89918
• Host-Schnittstelle: PCIe
• Ausgangsschnittstelle: 2 × externe serielle RS-232-Anschlüsse
• Chipsatz: WCH CH382L
• Datenbits: 5, 6, 7, 8
• Stoppbits: 1, 2
• Intern: Ja (mit Low-Profile-Bracket im Lieferumfang)
• Kompatibilität: Windows 10, Windows 8.1, Windows 7
• MPN: 89918
• EAN: 4043619899180

Verwendung

Schalten Sie den PC aus und stecken Sie die Karte in einen freien PCIe-Steckplatz auf dem Motherboard. Befestigen Sie die Karte mit dem Full-Height- oder dem mitgelieferten Low-Profile-Bracket, je nach Gehäuseformfaktor. Starten Sie das System, installieren Sie den passenden Treiber für den WCH CH382L-Chipsatz auf einer unterstützten Windows-Version und schließen Sie externe RS-232-Geräte mit seriellen Standardkabeln an die seriellen Anschlüsse an. Konfigurieren Sie die Portparameter (Baudrate, Datenbits, Parität, Stoppbits) in Ihrem Betriebssystem oder Ihrer Anwendung passend zum angeschlossenen Gerät.

Empfehlungen

Verwenden Sie für eine stabile Kommunikation geschirmte serielle Kabel und stellen Sie auf PC und angeschlossenem Gerät die gleichen seriellen Parameter ein. Installieren Sie den neuesten Chipsatztreiber vom Hersteller für beste Kompatibilität mit Windows 10, 8.1 und 7.
