Schnittstellenkarte DeLOCK 90303

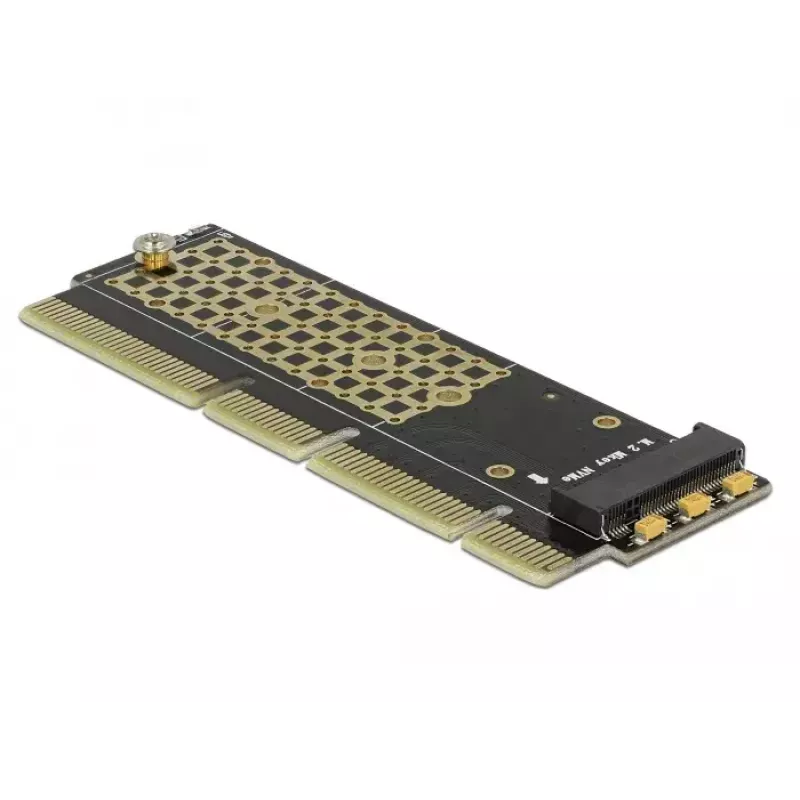

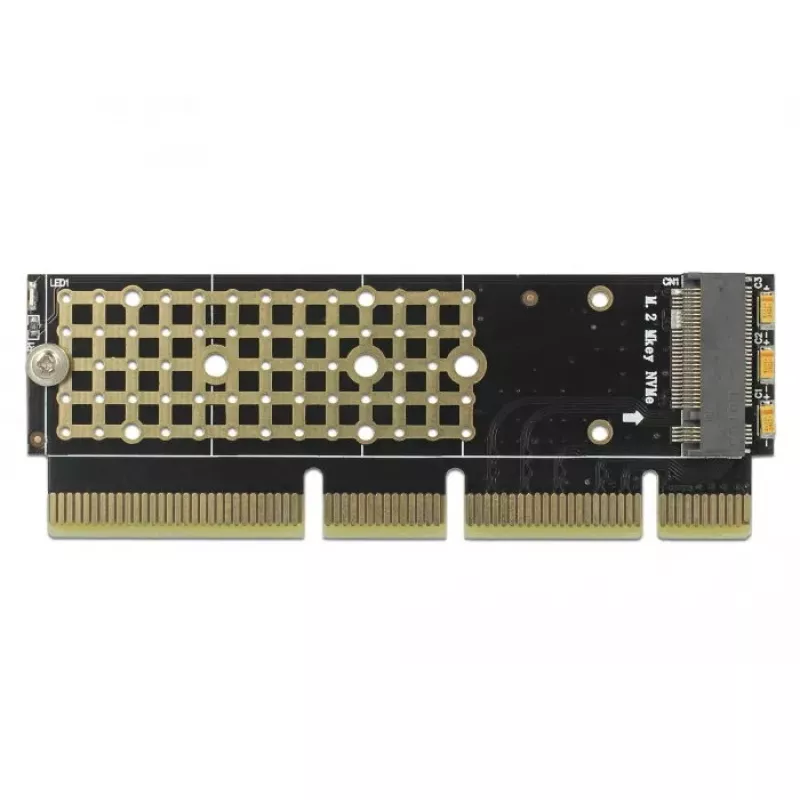

Die DeLOCK 90303 ist eine interne PCIe-Schnittstellenkarte, die einem Desktop oder Server einen einzelnen M.2-Steckplatz hinzufügt. Sie nimmt M.2-Module in den Größen 2280, 2260, 2242 oder 2230 auf und wird über PCI-Express-Lanes angeschlossen (betreibbar in x4-, x8- oder x16-Steckplätzen). Ihr Low-Profile-Design (24 × 90 × 5 mm) ermöglicht die Installation ohne Entfernen der Slotblende und passt in 1U-Servergehäuse.

Vorteile

Diese kompakte M.2-Schnittstellenkarte unterstützt PCIe 3.0 Host-Verbindungen und bietet eine einfache Möglichkeit, internen Speicher zu erweitern oder Hochgeschwindigkeits-M.2-Geräte hinzuzufügen. Die schwarze Low-Height-Platine ermöglicht den Einsatz in platzbeschränkten Systemen und behält die Kompatibilität mit gängigen PCIe-Steckplatzlängen bei.

Geeignet für

Technische Daten

Verwendung

Schalten Sie den Computer aus und öffnen Sie das Gehäuse. Setzen Sie die DeLOCK 90303 in einen verfügbaren PCIe x4-, x8- oder x16-Steckplatz ein und richten Sie die Karte an den Steckplatzkerben aus; die Karte kann ohne Entfernen der Slotblende verwendet werden. Befestigen Sie die Karte und montieren Sie ein M.2-Modul mit unterstützter Länge (2280/2260/2242/2230) im M.2-Sockel entsprechend der Steckerausrichtung des Moduls und befestigen Sie das Modul dann mit der passenden Schraube. Schließen Sie das Gehäuse und schalten Sie das System ein. Installieren Sie erforderliche Treiber oder überprüfen Sie die BIOS-/UEFI-Einstellungen, um sicherzustellen, dass das M.2-Gerät erkannt wird.

Empfehlungen

Verwenden Sie kompatible M.2-Module und stellen Sie sicher, dass der Host-Steckplatz die von Ihrem M.2-Gerät benötigten PCIe-Lanes unterstützt. Überprüfen Sie bei 1U-Serverinstallationen den Freiraum und den Luftstrom um die Karte; beachten Sie die Handhabungshinweise zum Schutz vor elektrostatischer Entladung und die Anweisungen des Herstellers bei der Installation von Komponenten.
