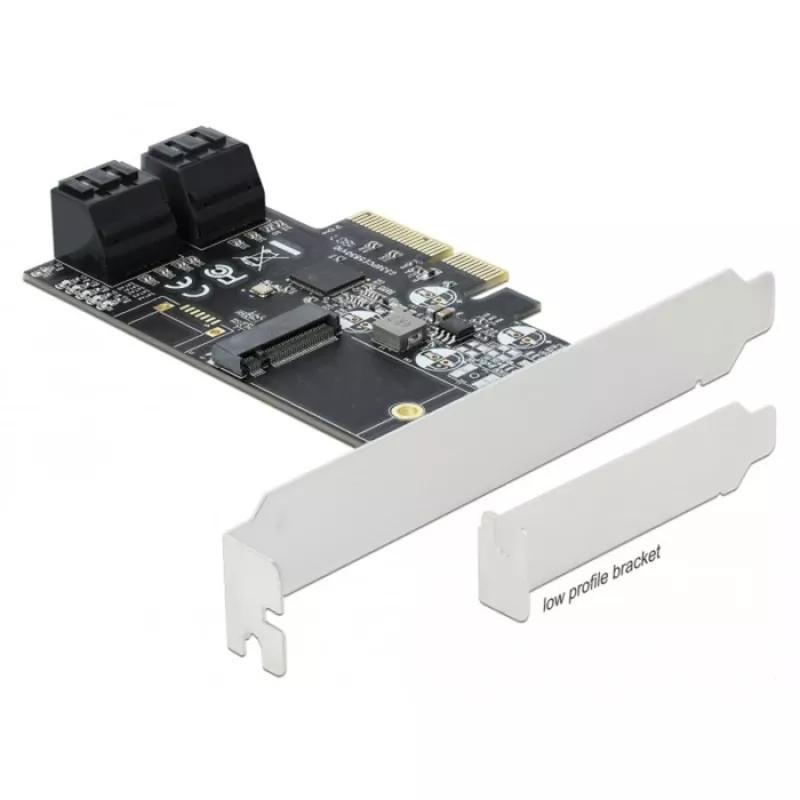

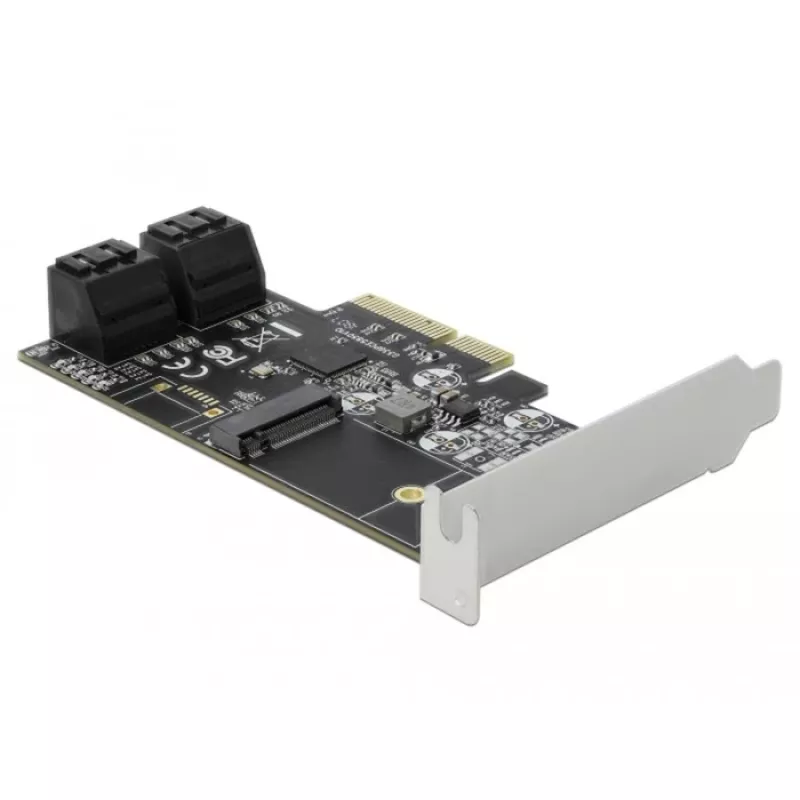

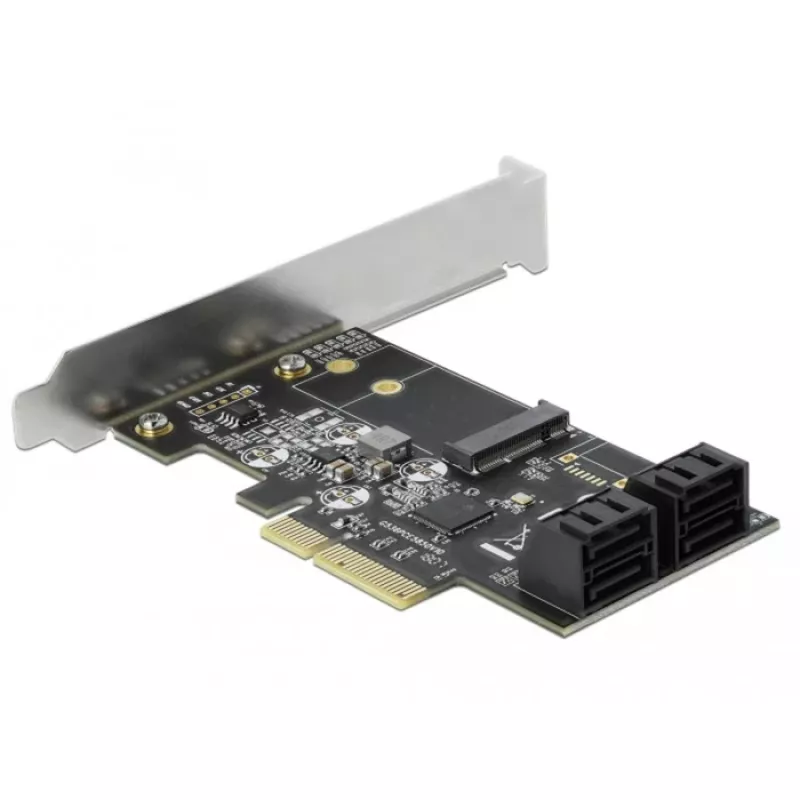

Schnittstellenkarte DeLOCK 90396 Intern M.2 SATA

Die DeLOCK 90396 ist eine interne PCIe-Schnittstellenkarte, die einem PC vier interne SATA-Ports und einen M.2-Steckplatz hinzufügt. Sie unterstützt SATA- und M.2-SATA-Geräte und erreicht eine Übertragungsgeschwindigkeit von bis zu 6 Gbit/s. Die Karte wird mit einem SATA-Kabel geliefert und hat ein schwarzes, grünes und graues Design, das für den Einbau in Desktop-Systeme geeignet ist.

Vorteile

Diese Karte bietet vier zusätzliche interne SATA-Ports sowie einen M.2-Steckplatz (2242/2230), sodass gleichzeitig SATA-SSDs, Festplatten, optische Laufwerke und ein M.2-SATA-Modul angeschlossen werden können. Sie wird über PCIe angebunden und direkt intern integriert und unterstützt Datenraten von bis zu 6 Gbit/s. Im Lieferumfang ist ein SATA-Kabel für den sofortigen Anschluss enthalten.

Geeignet für

• Erweiterung des internen Speichers in Desktop-PCs
• Hinzufügen von SATA-SSDs oder -HDDs zu Systemen mit wenigen Anschlüssen
• Einbau eines M.2-SATA-Moduls im Formfaktor 2242 oder 2230
• Anschluss interner optischer Laufwerke oder anderer SATA-Geräte

Wichtige Spezifikationen

• Host-Schnittstelle: PCIe

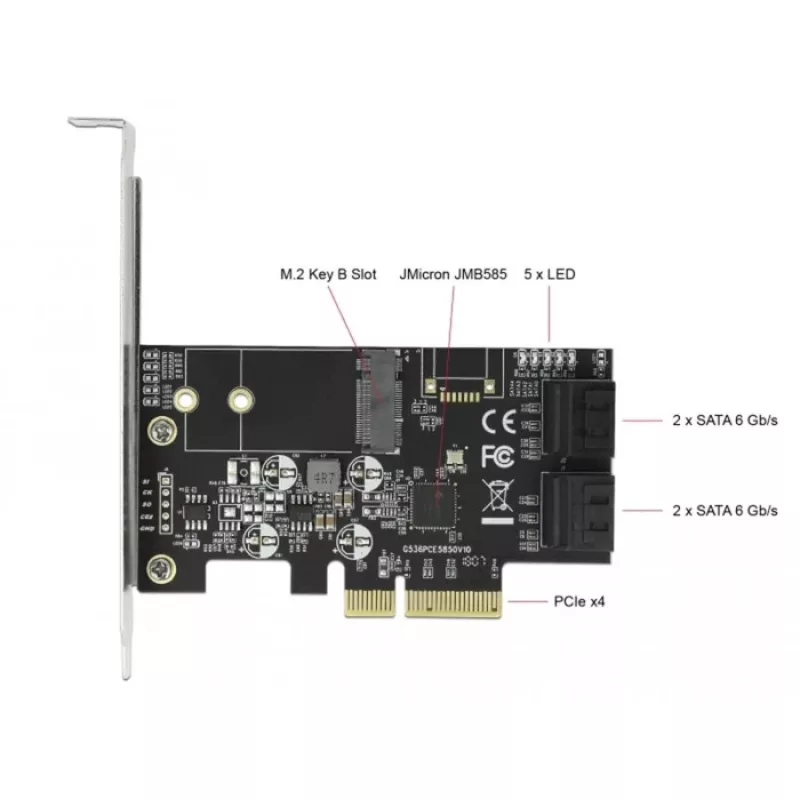

• Ausgangsschnittstelle: 4× interner SATA, 1× M.2 (2242/2230, SATA)
• Maximale Datenübertragungsrate: 6 Gbit/s
• Intern: Ja
• Enthaltenes Zubehör: SATA-Kabel
• Produktfarben: Schwarz, Grün, Grau

Verwendung

Schalten Sie den PC aus und trennen Sie ihn vom Stromnetz. Stecken Sie die Karte in einen freien PCIe-Steckplatz auf dem Motherboard und befestigen Sie sie am Gehäuse. Verbinden Sie interne SATA-Geräte über das mitgelieferte SATA-Kabel oder bei Bedarf über zusätzliche Kabel mit den SATA-Ports der Karte. Setzen Sie ein M.2-SATA-Modul im Formfaktor 2242 oder 2230 in den M.2-Steckplatz ein und befestigen Sie es gemäß der Schraubbefestigung des Motherboards oder der Karte. Schließen Sie das System wieder an und starten Sie es. Das Betriebssystem sollte die angeschlossenen SATA- und M.2-Geräte erkennen.

Empfehlungen

Stellen Sie vor der Installation die Kompatibilität des M.2-Moduls (SATA-basiert, 2242 oder 2230) sicher und vergewissern Sie sich, dass der gewählte PCIe-Steckplatz und das Systemgehäuse ausreichend Platz und Strom für die zusätzlichen Laufwerke bieten. Verwenden Sie geeignete Schrauben und Kabel und beachten Sie die Vorsichtsmaßnahmen gegen elektrostatische Entladung beim Umgang mit internen Komponenten.
