Schnittstellenkarte DeLOCK 89568 Intern M.2

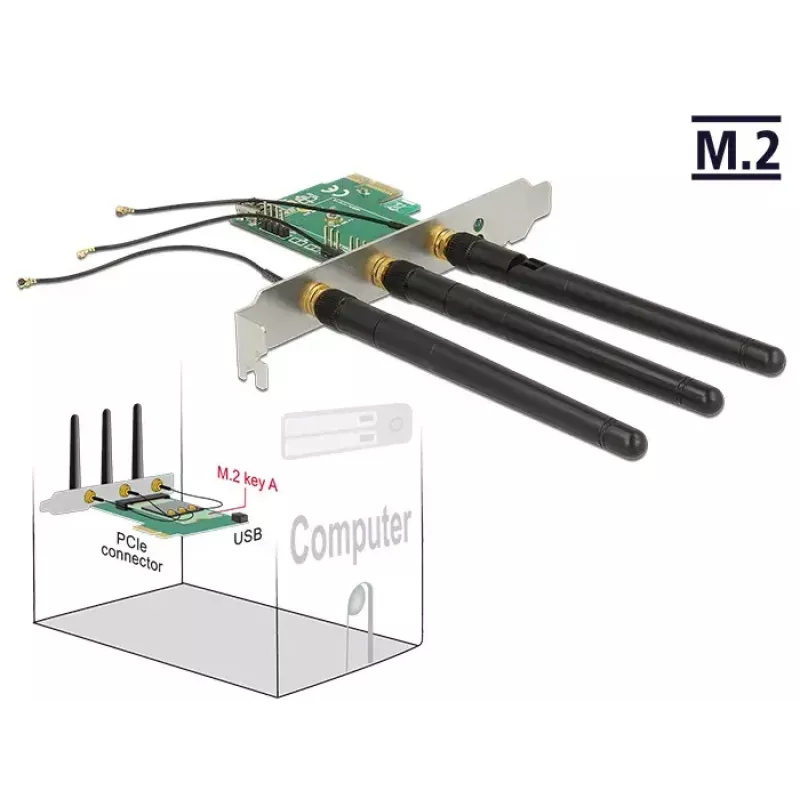

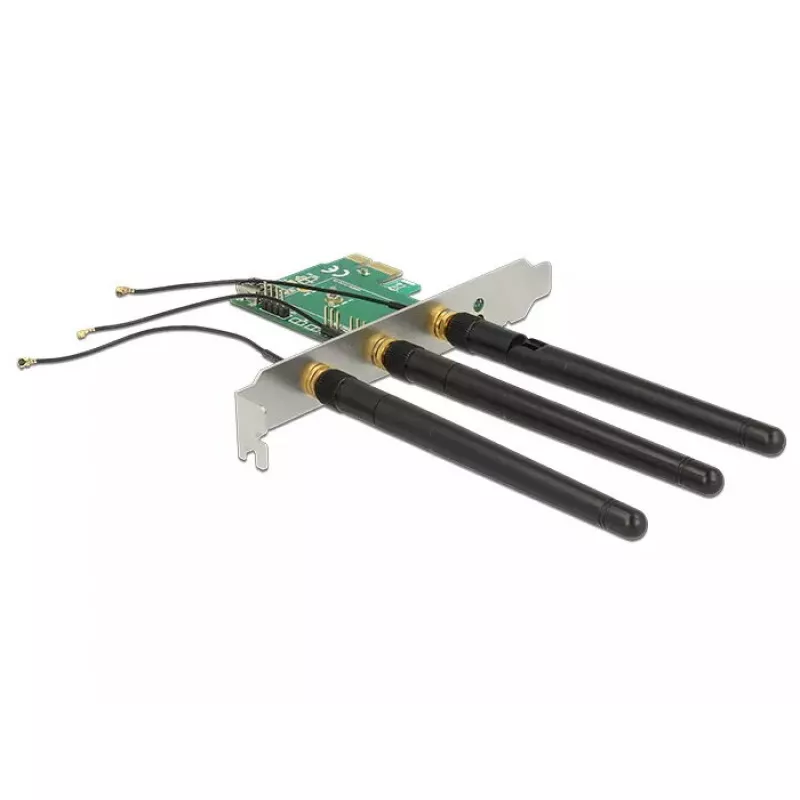

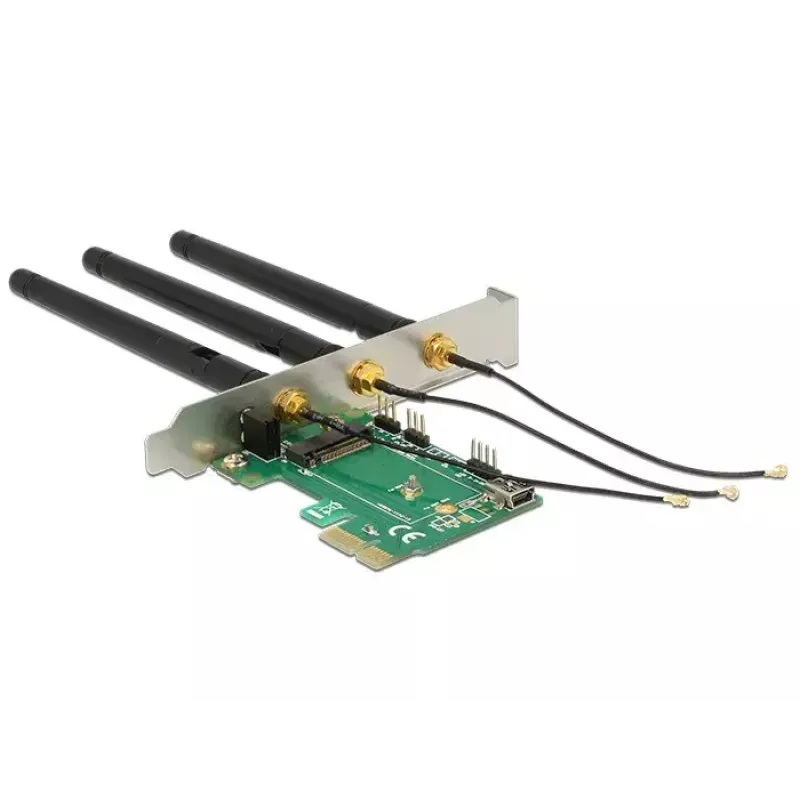

Die DeLOCK 89568 ist eine interne PCI-Express-Schnittstellenkarte, die einen M.2 Key A Steckplatz für die Installation von M.2-Funkmodulen bereitstellt. Sie akzeptiert Module mit USB- und PCIe-Signaltypen und unterstützt Funktionen wie WLAN, Bluetooth, GNSS, 3G, HSPA und NFC. Die Karte enthält eine interne USB-Verkabelung, um USB-basierte Module mit dem Host-System zu verbinden, und die Antennenanschlüsse und -kabel können ausgetauscht werden, um sie an die HF-Anschlüsse des installierten Moduls anzupassen.

Vorteile

Diese Schnittstellenkarte erweitert einen Desktop-PC um einen einzelnen M.2 Key A Steckplatz über PCI-E und ermöglicht so die einfache Integration von Funkmodulen mit USB- oder PCIe-Signalisierung. Sie unterstützt Dual-Funktions-Module (z. B. WLAN + Bluetooth) und bietet eine interne USB-Verkabelung, damit USB-basierte Module vom Host erkannt werden. Austauschbare Antennenanschlüsse und -kabel ermöglichen die Kompatibilität mit Modulen, die unterschiedliche HF-Anschlüsse verwenden.

Geeignet für

Technische Daten

Verwendung

Installieren Sie die Karte in einem freien PCI-Express-Steckplatz auf dem Motherboard. Setzen Sie ein kompatibles M.2 Key A oder Key E Modul in den Kartensockel ein und befestigen Sie es entsprechend der Modul-Montageposition. Verbinden Sie das mitgelieferte interne USB-Kabel von der Karte mit einem internen USB-Header auf dem Motherboard, wenn Sie USB-basierte Module verwenden. Schließen Sie bei Bedarf Antennenkabel und externe Antennen an und ersetzen Sie die Anschlüsse, wenn das Modul einen anderen HF-Anschlussstandard verwendet. Installieren Sie nach der Installation die erforderlichen Treiber für das gewählte Modul, damit das Betriebssystem das neue Gerät erkennt.

Empfehlungen

Verwenden Sie nur kompatible M.2 Key A oder Key E Module mit dem entsprechenden Signaltyp (USB oder PCIe). Stellen Sie sicher, dass das interne USB-Kabel für USB-Module angeschlossen ist, und überprüfen Sie den Antennenanschlusstyp, bevor Sie Antennenkabel anschließen. Befolgen Sie die ESD-Schutz- und Ausschaltverfahren bei der Installation der Karte.
