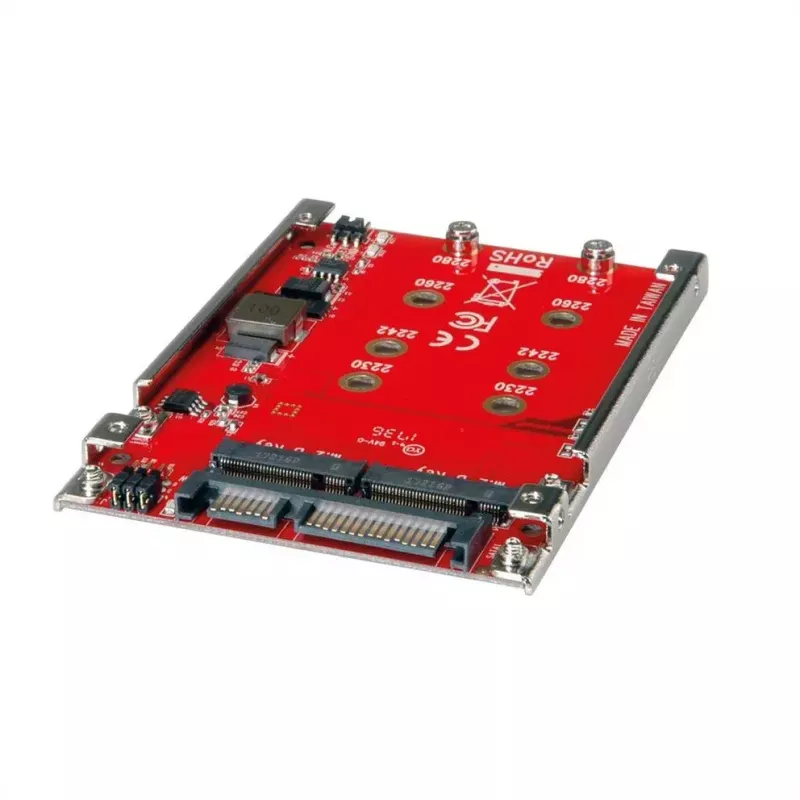

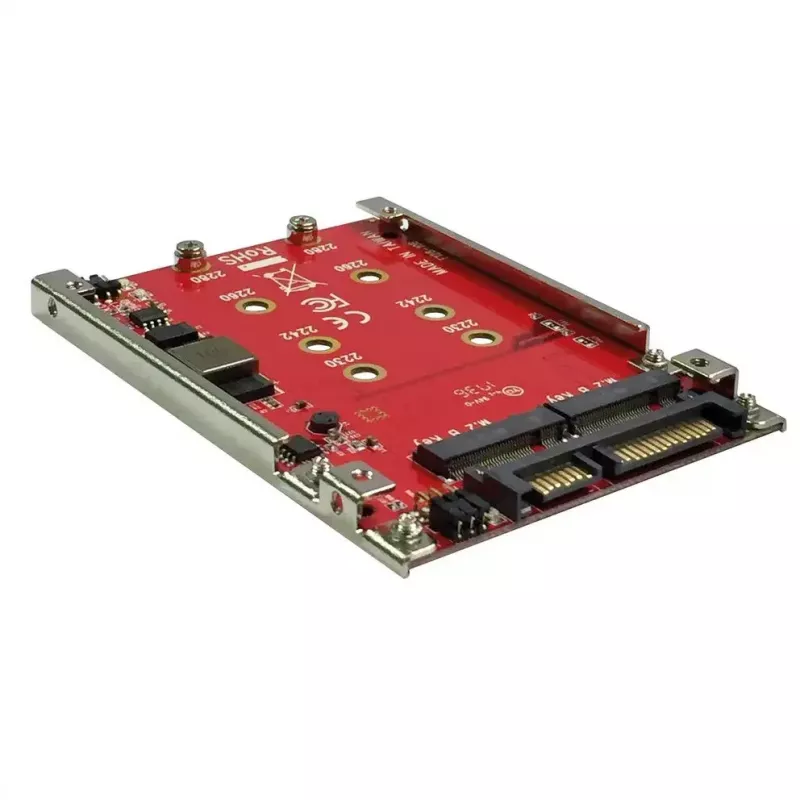

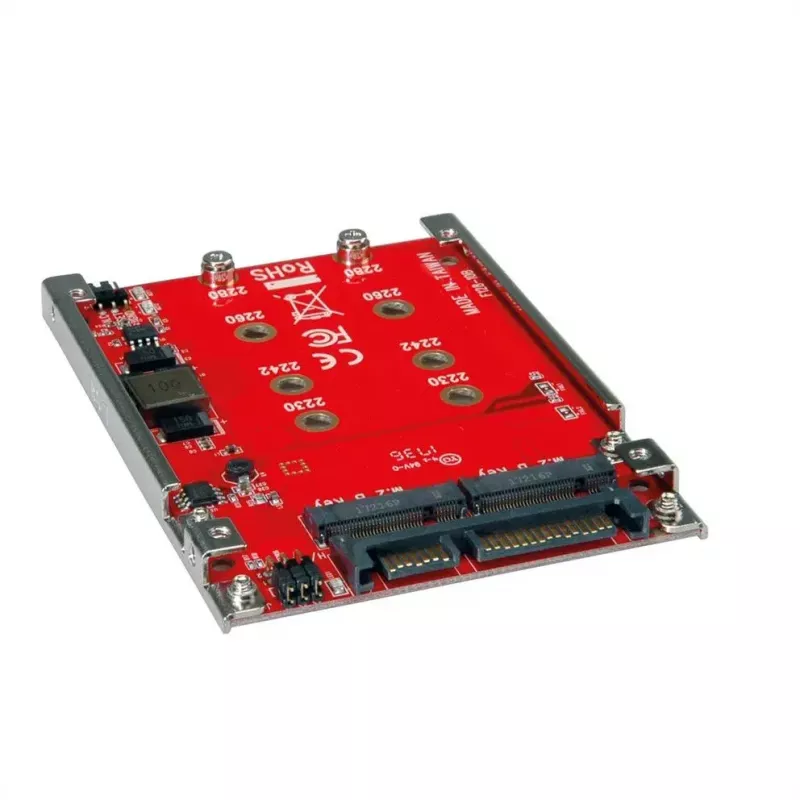

Schnittstellenkarte ROLINE 16.01.4145 Intern SATA M.2

Der ROLINE 16.01.4145 ist ein 2,5-Zoll-Hardware-Adapter, der zwei M.2 (NGFF) SATA SSDs aufnimmt. Er unterstützt B-Key M.2-Module in den Größen 2230, 2242, 2260 und 2280 und bietet eine 6-Gbit/s-SATA-Verbindung. Der Adapter ist bootfähig, benötigt keine Treiber und kann in einen standardmäßigen 2,5-Zoll-Laufwerksschacht für den mobilen oder Desktop-Einsatz eingebaut werden.

Vorteile

Diese interne SATA-M.2-Schnittstellenkarte ermöglicht den Einbau von zwei M.2-NGFF-SATA-SSDs als primäre Boot-Geräte und unterstützt sowohl RAID 0 als auch RAID 1. Der RAID-Modus kann hardwaremäßig über einen 6-poligen Jumperblock ausgewählt werden (Jumpertabelle ist auf der Platine aufgedruckt) oder per Software konfiguriert werden. Das kompakte 2,5-Zoll-Format ermöglicht eine einfache Installation in standardmäßigen 2,5-Zoll-Gehäusen und Laptops oder in Small-Form-Factor-Systemen.

Geeignet für

• Hinzufügen von zwei M.2-SATA-SSDs zu Systemen mit einem 2,5-Zoll-Schacht
• Erstellen von bootfähigem Speicher mit M.2-SATA-Laufwerken
• Konfigurieren von RAID 0 für Leistung oder RAID 1 für Redundanz
• Mobiler Einsatz in Laptops oder externen 2,5-Zoll-Gehäusen

Technische Daten

• Modell: ROLINE 16.01.4145
• Formfaktor: 2,5-Zoll-Hardware-Adapter
• Unterstützte SSD-Typen: M.2 NGFF SATA, B-Key
• Unterstützte Längen: 2230, 2242, 2260, 2280
• Schnittstelle: SATA 6 Gbit/s
• RAID: RAID 0 und RAID 1 (Hardware-Jumper oder Software)
• Bootfähig: Ja
• Treiberanforderung: Keine Treiber erforderlich

Verwendung

Installieren Sie bis zu zwei kompatible M.2 NGFF SATA SSDs (B-Key, unterstützte Längen 2230–2280) auf der Adapterplatine und befestigen Sie sie mit den mitgelieferten Schrauben. Setzen Sie den Adapter in einen 2,5-Zoll-Laufwerksschacht oder ein Gehäuse ein und verbinden Sie die SATA-Daten- und Stromkabel mit dem Host-System. Wählen Sie den RAID-Modus über den 6-poligen Jumperblock gemäß der auf der Platine aufgedruckten Jumpertabelle oder konfigurieren Sie den gewünschten RAID-Level im Betriebssystem. Die Laufwerke werden als Standard-SATA-Geräte erkannt und können ohne zusätzliche Treiber als Boot-Laufwerke verwendet werden.

Empfehlungen

Verwenden Sie hochwertige M.2-SATA-SSDs von renommierten Herstellern und überprüfen Sie die Kompatibilität mit B-Key und den unterstützten Längen. Sichern Sie bei der RAID-Konfiguration wichtige Daten, bevor Sie die Modi wechseln, und befolgen Sie die Jumpertabelle auf der Platine, um Fehlkonfigurationen zu vermeiden.
