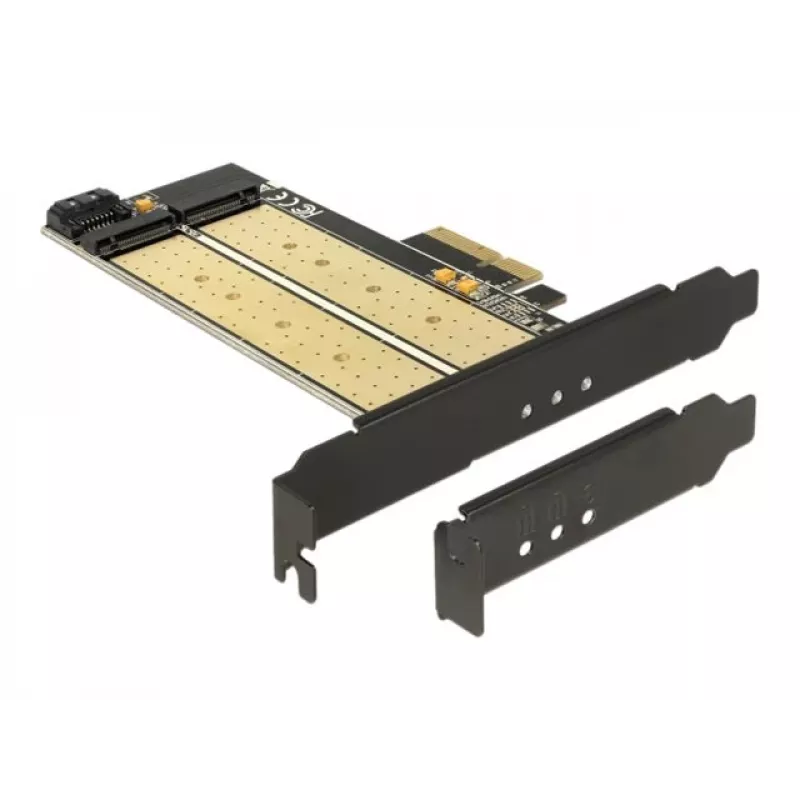

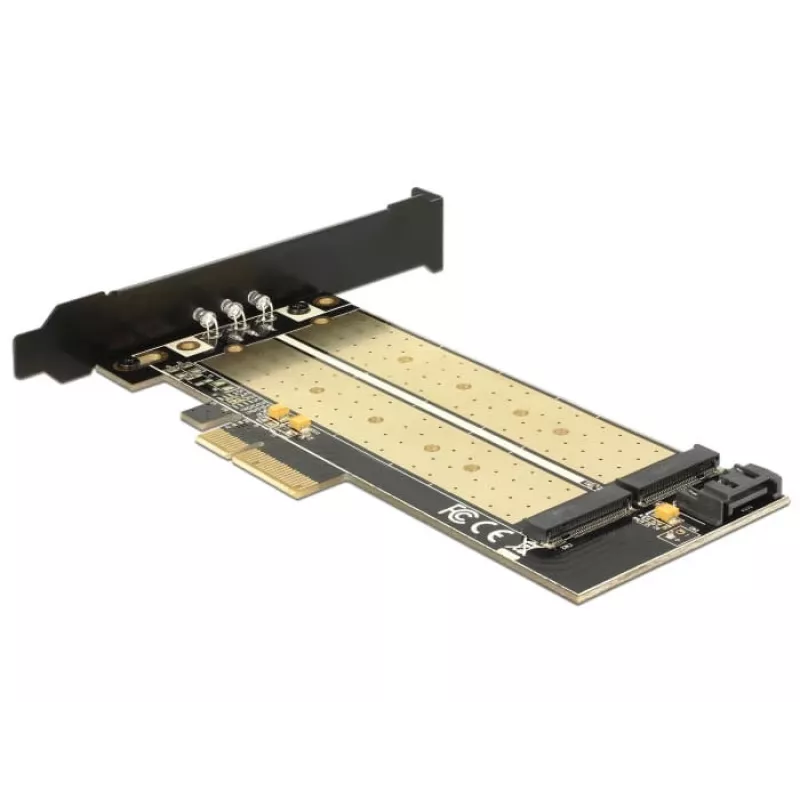

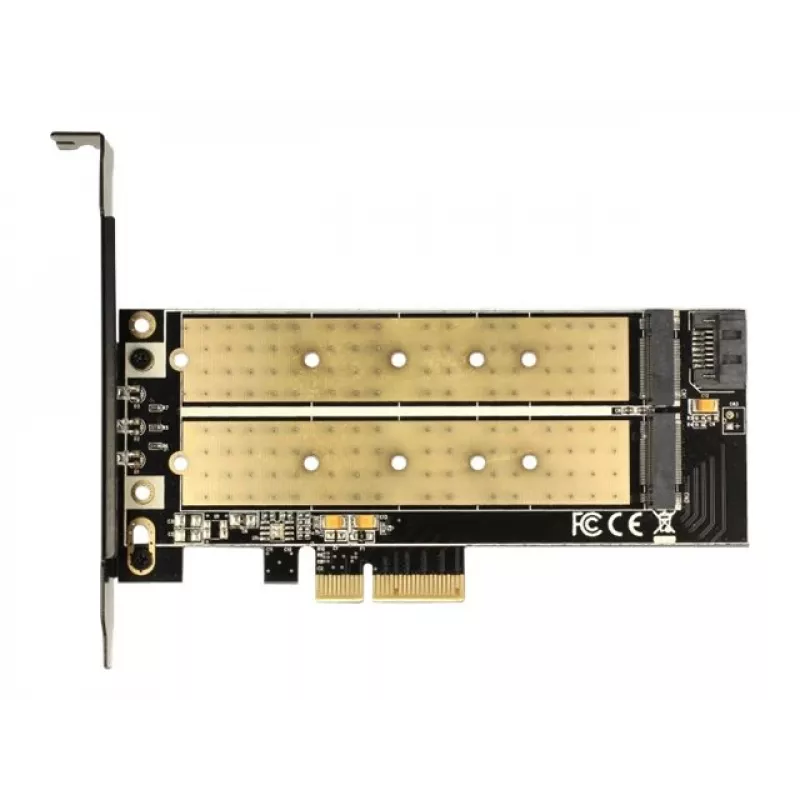

Schnittstellenkarte DeLOCK 89630 Intern M.2 SATA

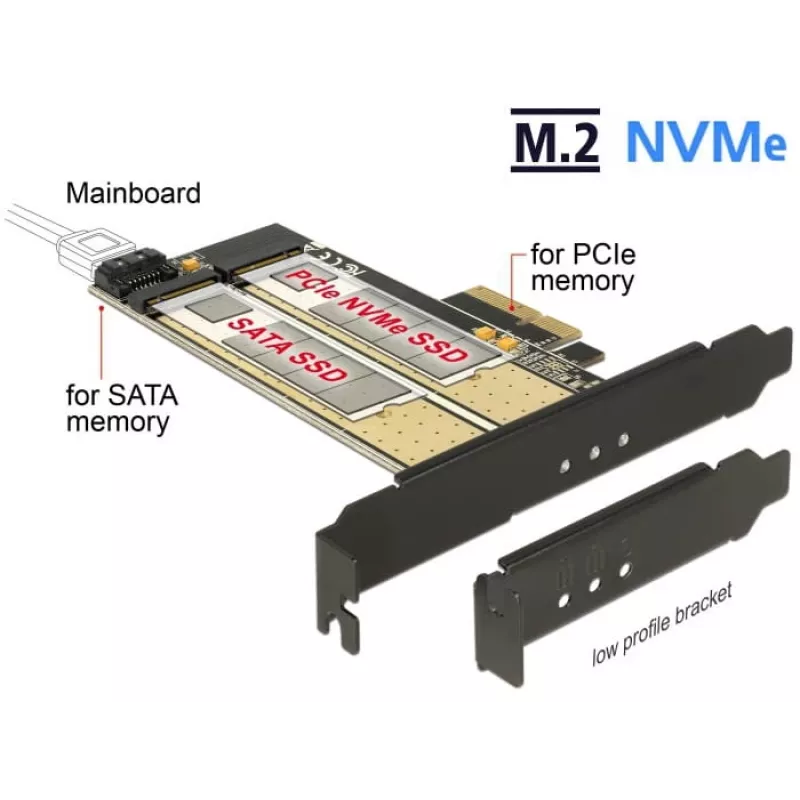

Die DeLOCK 89630 ist eine interne PCIe-Schnittstellenkarte, die einem Desktop-PC zwei M.2-Steckplätze hinzufügt. Ein Steckplatz unterstützt M.2-SATA-Module (Formate 22110, 2280, 2260, 2242, 2230) und wird über ein SATA-Kabel mit dem Motherboard verbunden; der zweite Steckplatz unterstützt M.2-PCIe-Module (Formate 22110, 2280, 2260, 2242, 2230). Beide M.2-Steckplätze können gleichzeitig genutzt werden und ermöglichen eine flexible Erweiterung des internen Speichers ohne externe Adapter.

Vorteile

Die Karte bietet zwei unabhängige M.2-Schnittstellen auf einem einzigen PCIe-Steckplatz, die eine SATA- und eine PCIe-M.2-Verbindung kombinieren. Sie nutzt passive Kühlung und ist mit gängigen M.2-Modullängen kompatibel, sodass eine Vielzahl von SSDs einfach installiert werden kann. Der Adapter unterstützt Standard-Windows-Versionen und passt in typische Desktop-Systeme, um die internen Speicheroptionen zu erweitern.

Geeignet für

• Aufrüstung eines Desktop-PCs mit zusätzlichen M.2-SATA- und M.2-PCIe-SSDs
• Systeme, die zusätzlichen internen Speicher benötigen, ohne das Motherboard auszutauschen
• Benutzer, die mehrere M.2-Laufwerke für Daten, Cache oder separate Betriebssysteminstallationen benötigen

Technische Daten

• Host-Schnittstelle: PCIe
• Ausgangsschnittstellen: M.2 (SATA) und M.2 (PCIe)
• Unterstützte M.2-Formate: 22110, 2280, 2260, 2242, 2230 für beide Steckplätze
• Anschluss für M.2 SATA: erfordert SATA-Kabel zum Motherboard
• Kühlung: passiv
• Kompatibilität: Windows 10, 8.1, 8, 7

Verwendung

Installieren Sie die DeLOCK 89630 in einen freien PCIe-Steckplatz auf dem Motherboard. Montieren Sie M.2-Module in die entsprechenden Anschlüsse und sichern Sie sie entsprechend ihrer Länge. Verbinden Sie das M.2-SATA-Modul über ein SATA-Kabel mit dem Motherboard. Starten Sie nach der Hardwareinstallation das System und überprüfen Sie die Laufwerkserkennung im BIOS/UEFI und im Betriebssystem. Installieren Sie bei Bedarf die vom Betriebssystem angeforderten Treiber.

Empfehlungen

Stellen Sie sicher, dass der PC vor der Installation ausgeschaltet und vom Stromnetz getrennt ist. Verwenden Sie kompatible M.2-Modulgrößen und einen freien SATA-Anschluss auf dem Motherboard für den M.2-SATA-Steckplatz. Sorgen Sie für ausreichenden Luftstrom im Gehäuse um die Karte, auch wenn sie passive Kühlung verwendet.
