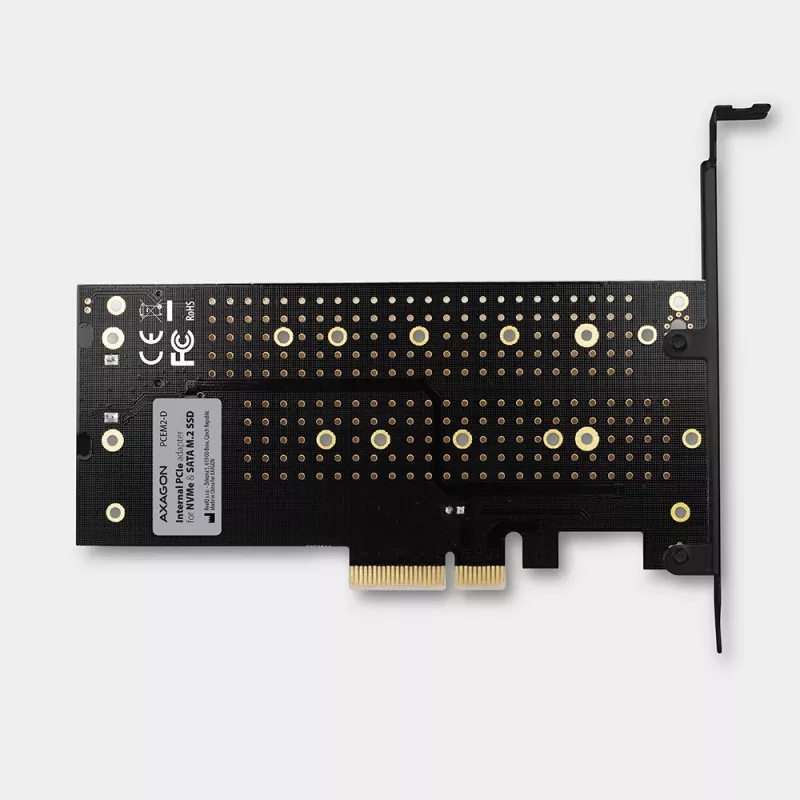

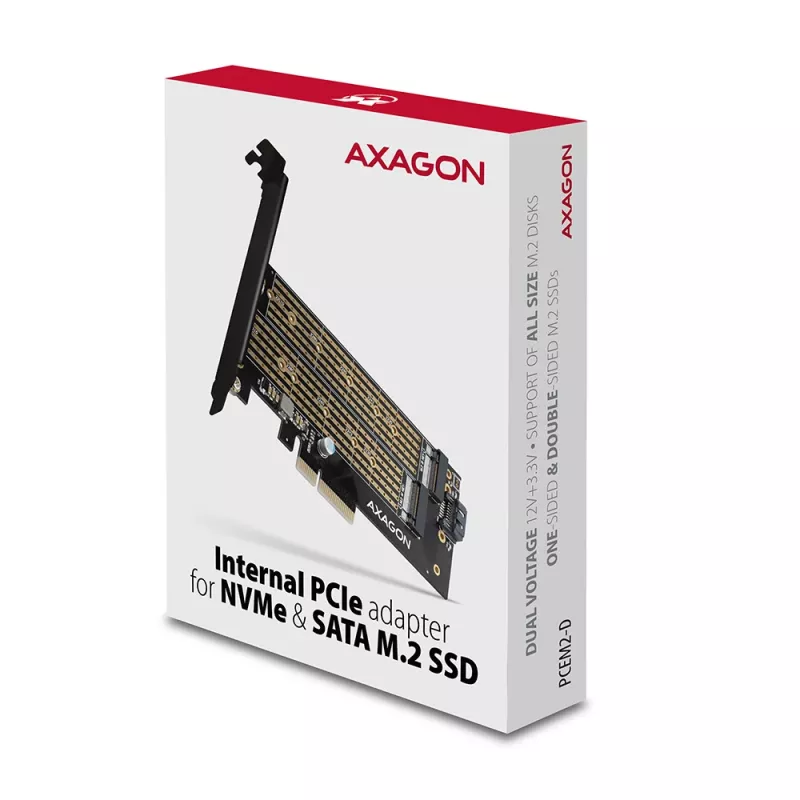

Axagon PCEM2-D PCIe x4 - M.2 NVMe M-Key + SATA B-Key Slot Adapter mit SP & LP

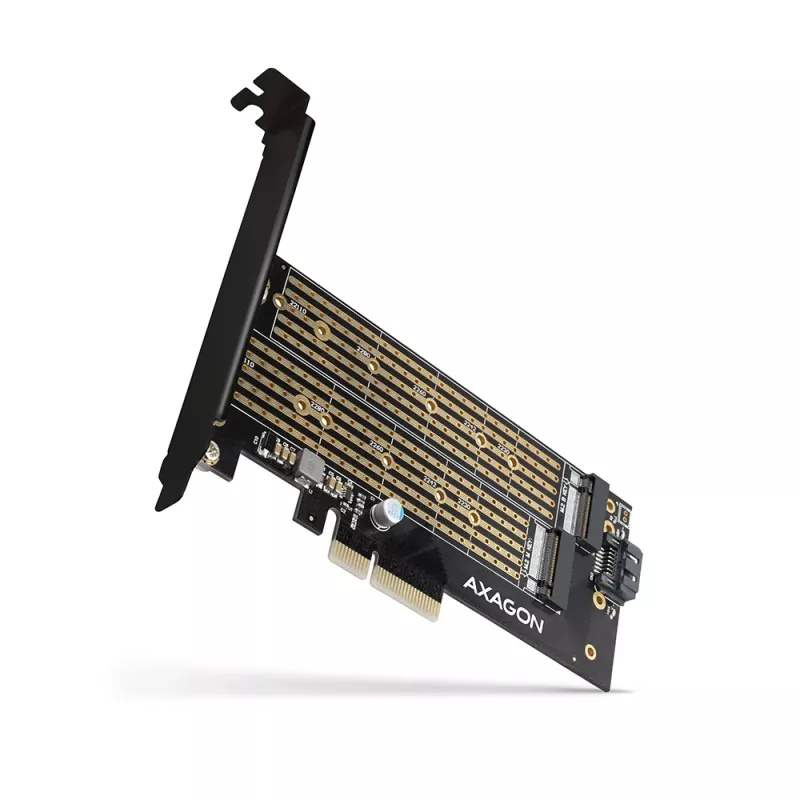

Der interne AXAGON PCEM2-D Adapter ermöglicht den Anschluss von bis zu zwei M.2 SSDs an einen Desktop. Damit ist er die ideale Wahl für die Aufrüstung eines Desktops, der keinen M.2 Steckplatz hat.

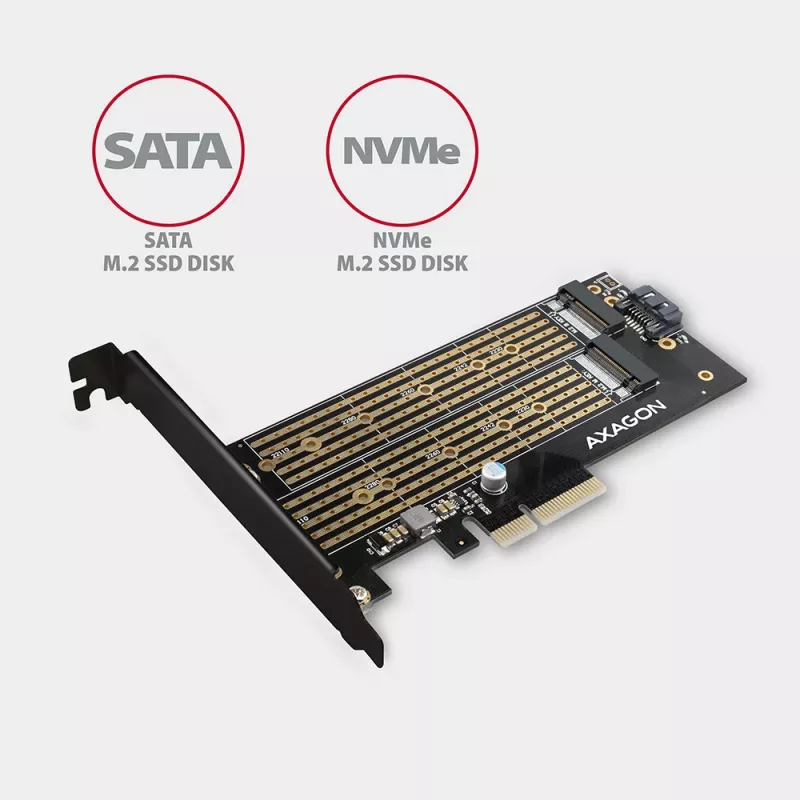

Der Adapter unterstützt die Verwendung sowohl einseitiger als auch doppelseitiger SATA- und NVMe (PCI-Express) M.2 SSDs. Die Reduzierung begrenzt die SSD-Kapazität nicht, und es können beliebige M.2 Karten mit einer Länge von bis zu 110 mm verwendet werden. Der gleichzeitige Betrieb beider Festplatten ist selbstverständlich.

Dank der PCI-Express 3.0 4-Lane Schnittstelle, kompatibel mit x4, x8 und x16 Steckplätzen, kann eine Geschwindigkeit von bis zu 8 GBps erreicht werden. Im Vergleich zu Standard-SATA SSDs sind die Bitraten von NVMe SSDs um ein Vielfaches höher.

Das hochwertige Kartendesign, einschließlich kupferbeschichteter Lüftungsschlitze, unterstützt eine bessere Ableitung der während des Betriebs der M.2 SSDs erzeugten Wärme.

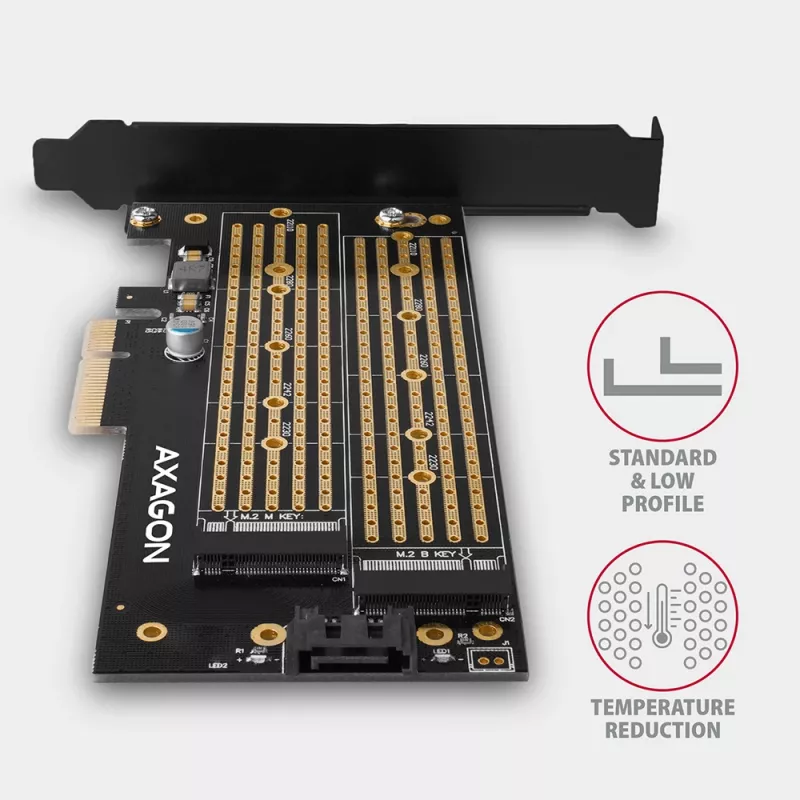

Doppelte blaue LEDs zeigen entweder den Einschaltzustand oder den Datentransfer im M.2 Steckplatz an. Das Paket enthält auch eine Low-Profile Blende zur Montage des Adapters in schmalen Gehäusen.

Eingang:
• PCI-Express 3.0 Schnittstelle, kompatibel mit PCI-Express 1.0a / 1.1 / 2.0 / 2.1.
• Anzahl der 4-Lane Leitungen, kompatibel mit x4 / x8 / x16 PCIe Steckplätzen.
• Bandbreite des 4-Lane PCI-Express 3.0 Busses von bis zu 8 GB/s (bidirektional).
• SATA Anschluss zum Anschluss des Mainboards bei Verwendung einer SATA M.2 SSD. Um die bestmöglichen Bitraten zu erzielen, wird die Verwendung eines SATA 6G Controllers empfohlen.

Ausgang:
• NGFF 75-Pin M-Key Steckplatz zur Installation von NVMe (PCI-Express) M.2 SSDs.
• NGFF 75-Pin B-Key Steckplatz zur Installation von SATA (AHCI) M.2 SSDs.

Weitere Merkmale:
• Volle Plug-and-Play Unterstützung.

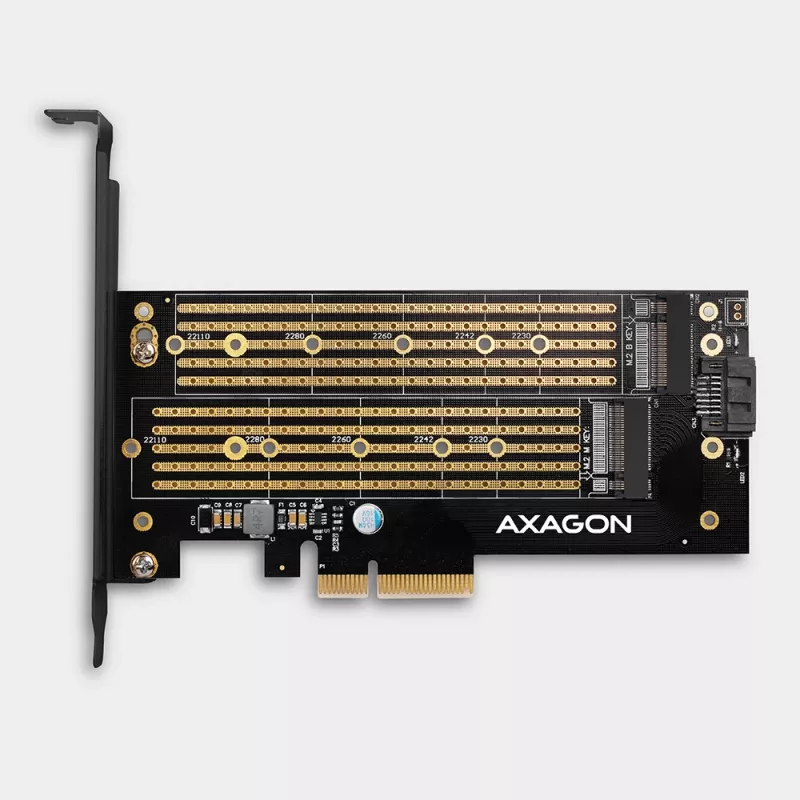

• Unterstützung von M.2 Festplatten jeder Größe - 2230, 2242, 2260, 2280, 22110 mm.
• Unterstützung von M.2 Festplatten jeder Kapazität.
• Gleichzeitiger Betrieb beider Festplatten.

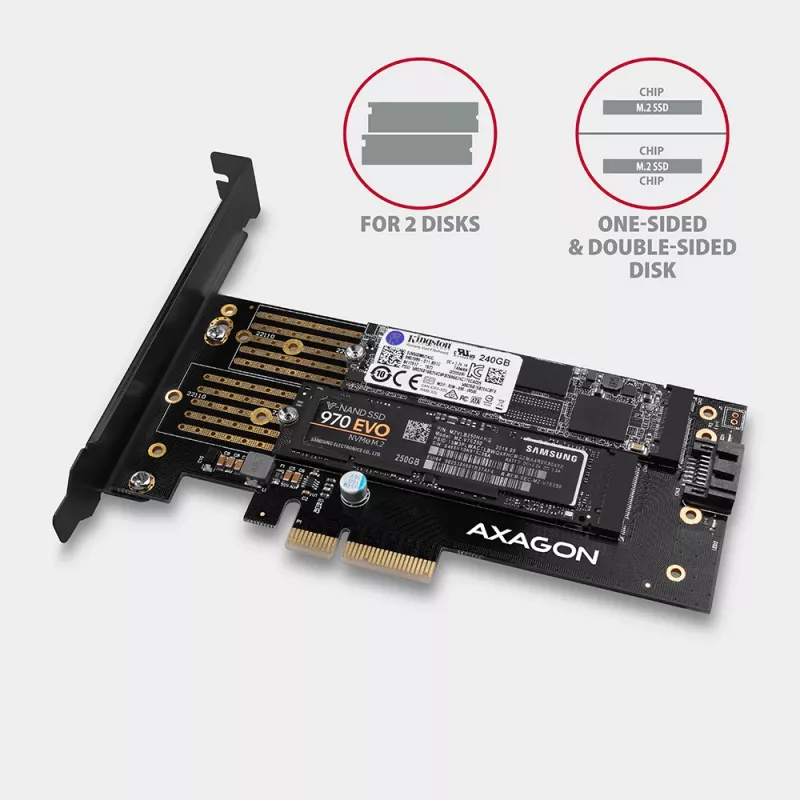

• Unterstützung sowohl einseitiger als auch doppelseitiger M.2 Festplatten.
• Bessere Wärmeableitung von M.2 SSDs dank kupferbeschichteter Lüftungsschlitze.
• Unterstützung des Bootens von SSD Karten.
• Keine Treiberinstallation erforderlich.

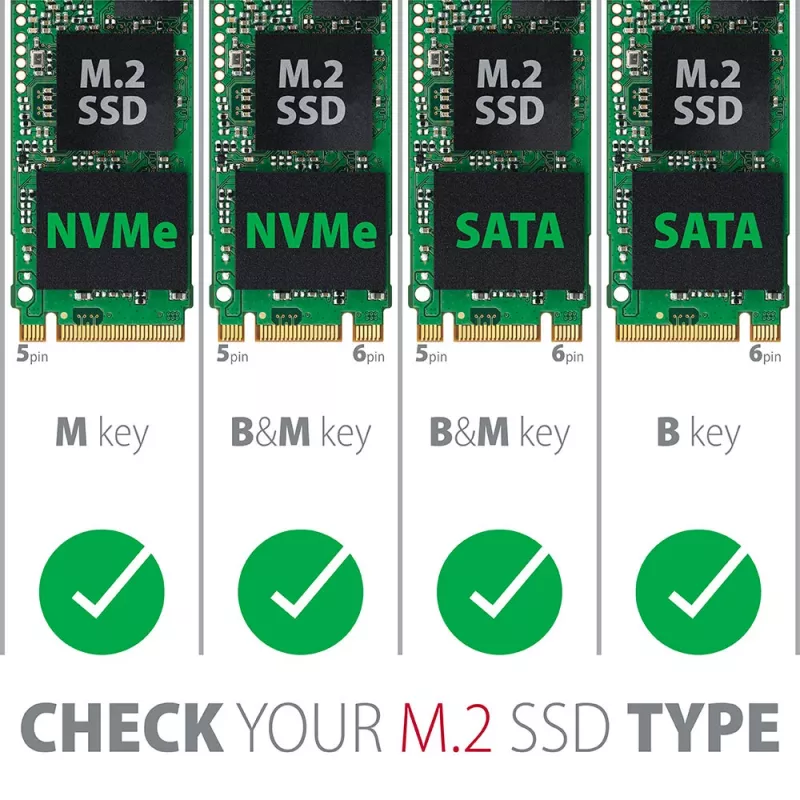

• Hinweis: ACHTUNG! Der Adapter ermöglicht das Einlegen von B+M-Key Festplatten in beide M.2 Steckplätze. Es ist wichtig, die Festplattenparameter zu überprüfen, d.h. sicherzustellen, ob die Festplatte für die SATA- oder NVMe (PCI Express) Schnittstelle ausgelegt ist, und sie an den richtigen Steckplatz anzuschließen. SATA Laufwerke werden in den B-Key Steckplatz gesteckt, NVMe Laufwerke in den M-Key Steckplatz.

Stromversorgung:
• Der Adapter wird direkt über den PCI-Express Bus versorgt; keine externe Stromversorgung erforderlich.
• Das System der dualen Stromversorgung gewährleistet eine ausreichende Versorgung der angeschlossenen M.2 SSDs.
• Darüber hinaus reduziert das System der redundanten Stromversorgung die thermische Belastung des Adapters.

Unterstützte Betriebssysteme:
• MS Windows 7 / 8 / 8.1 / 10, Windows Server 2008 R2 / 2012 / 2016 (alle 32-Bit sowie 64-Bit Versionen von Windows werden unterstützt), Linux mit Kernel 2.6.31 und höher.
• Hinweis: Bei Betrieb unter Windows 7 kontaktieren Sie den Hersteller der M.2 SSD, um herauszufinden, ob dieses Betriebssystem unterstützt wird, insbesondere bei Verwendung von NVMe Festplatten.

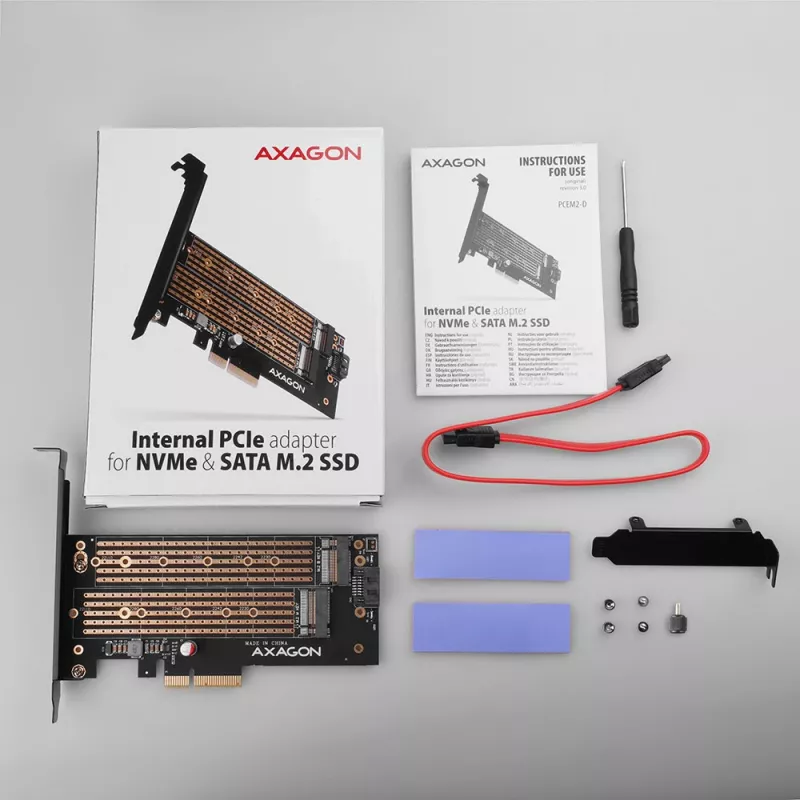

Paketinhalt:
• PCI-Express Adapter mit einer Standardblende,
• Low-Profile Blende,
• Montagematerial und ein Schraubendreher,
• Gedruckte Installationsanleitung EN/CZ/DE/ESP/FR/HU/IT/PL/RO/RU/SK/BG,
• Verpackt in einem Karton mit klar angegebenen Parametern.

Verwendung

Setzen Sie den Axagon PCEM2-D in einen freien PCIe x4/x8/x16 Steckplatz auf dem Mainboard ein. Installieren Sie M.2 SSDs in die entsprechenden Steckplätze: Stecken Sie SATA (AHCI) M.2 Laufwerke in den B-Key Steckplatz und NVMe (PCI-Express) Laufwerke in den M-Key Steckplatz. Befestigen Sie die Laufwerke und wählen Sie die richtige Montagehalterung (Standard oder Low-Profile) für Ihr PC-Gehäuse. Unter unterstützten Betriebssystemen ist der Adapter Plug-and-Play; für beste SATA Leistung schließen Sie ggf. einen SATA 6G Controller an. Überprüfen Sie vor dem Einschalten den Laufwerkstyp und den Steckplatz, um falsche Anschlüsse zu vermeiden.

Empfehlungen

Überprüfen Sie, ob jedes M.2 Modul SAT
