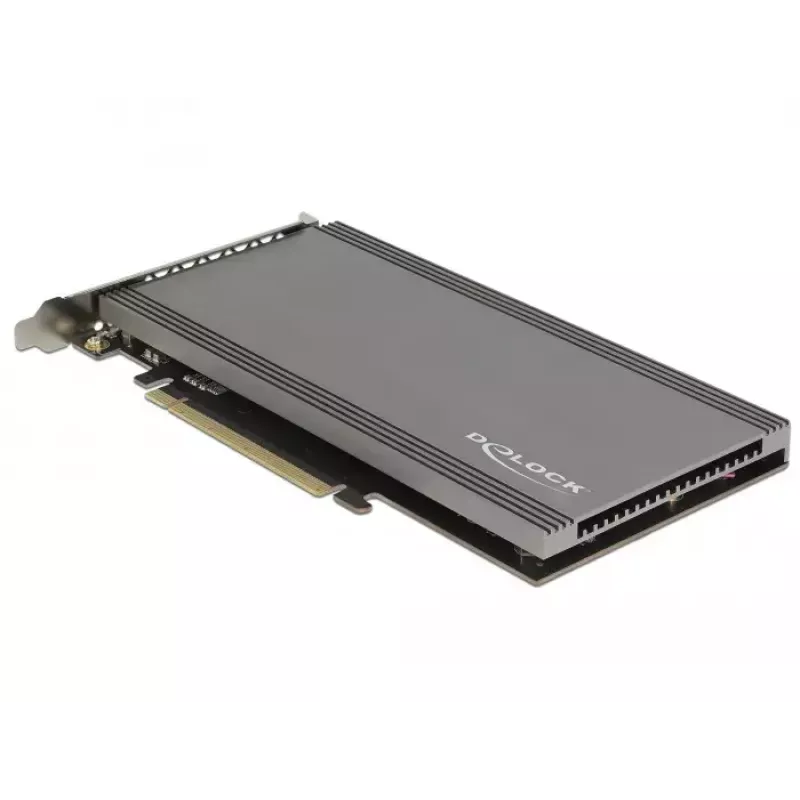

Schnittstellenkarte DeLOCK 89961 Intern M.2

Diese PCI-Express-Schnittstellenkarte von DELOCK bietet zwei interne M.2-Steckplätze für NVMe-/SATA-SSDs in den Größen 2280, 2260, 2242 und 2230. Basierend auf dem Asmedia ASM2824-Chipsatz und als Full-Height-PCIe-Erweiterungskarte konzipiert, wird sie über PCIe mit dem System verbunden und unterstützt eine maximale Datenübertragungsrate von 32 Gbit/s. Die Platine verfügt über einen großen Kühlkörper und einen integrierten Lüfter, um eine ausreichende Kühlung der installierten M.2-Module zu gewährleisten.

Vorteile

Die Karte fügt zwei M.2-Steckplätze hinzu, ohne zusätzliche externe Einschübe zu belegen, und unterstützt mehrere gängige M.2-Formfaktoren. Die integrierte aktive und passive Kühlung (Kühlkörper und Lüfter) trägt zur thermischen Stabilität unter Last bei. Die Kompatibilität mit PCIe-Host-Schnittstellen und die Unterstützung moderner Windows-x64-Betriebssysteme vereinfachen die Installation und Integration in bestehende Systeme.

Geeignet für

Technische Daten

Verwendung

Schalten Sie den PC aus und trennen Sie das Netzkabel, bevor Sie die Karte installieren. Setzen Sie die DELOCK 89961 in einen freien PCIe-Steckplatz auf der Hauptplatine ein und befestigen Sie sie am Gehäuse. Montieren Sie M.2-SSDs in die beiden M.2-Steckplätze entsprechend den Abstandshalterpositionen der Platine für die erforderlichen Längen (2280/2260/2242/2230) und sichern Sie sie mit den mitgelieferten Schrauben. Schließen Sie das Netzkabel wieder an, starten Sie das System und überprüfen Sie die Erkennung der Laufwerke im BIOS/UEFI und im Betriebssystem. Installieren Sie ggf. erforderliche Treiber, falls das Betriebssystem den Controller nicht automatisch erkennt.

Empfehlungen

Sorgen Sie für einen ausreichenden Luftstrom im Gehäuse, um den integrierten Lüfter und den Kühlkörper zu unterstützen. Verwenden Sie kompatible M.2-SSDs in den unterstützten Größen und überprüfen Sie die Verfügbarkeit der PCIe-Lanes auf der Hauptplatine, um eine optimale Leistung zu erzielen.
