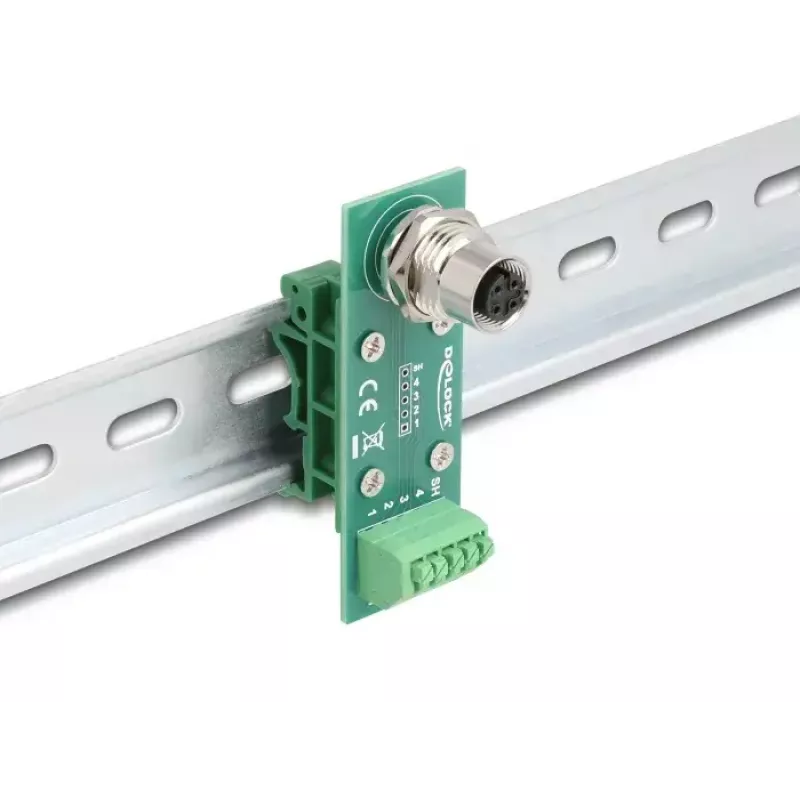

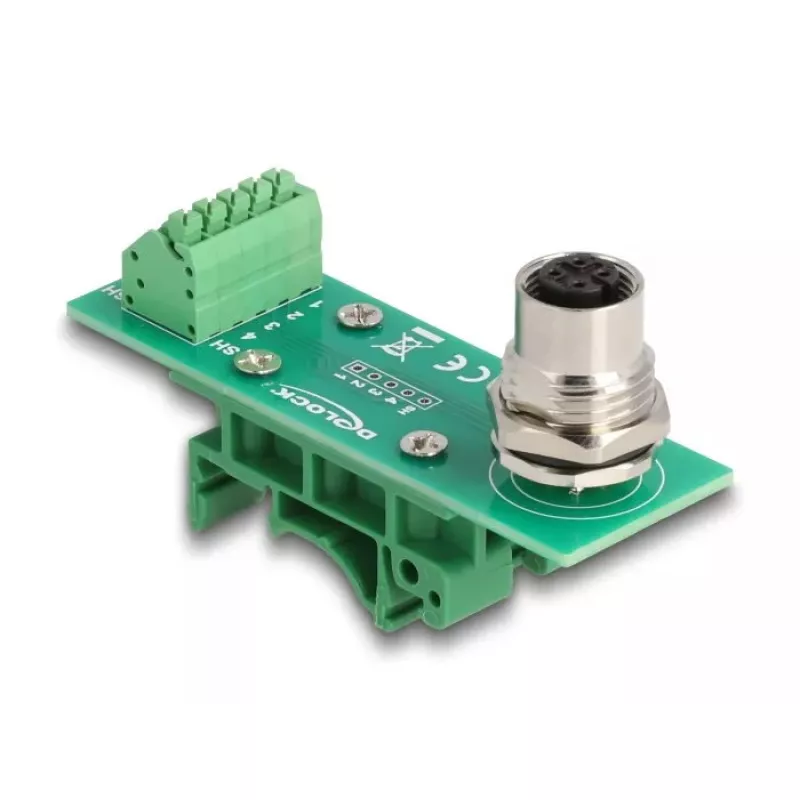

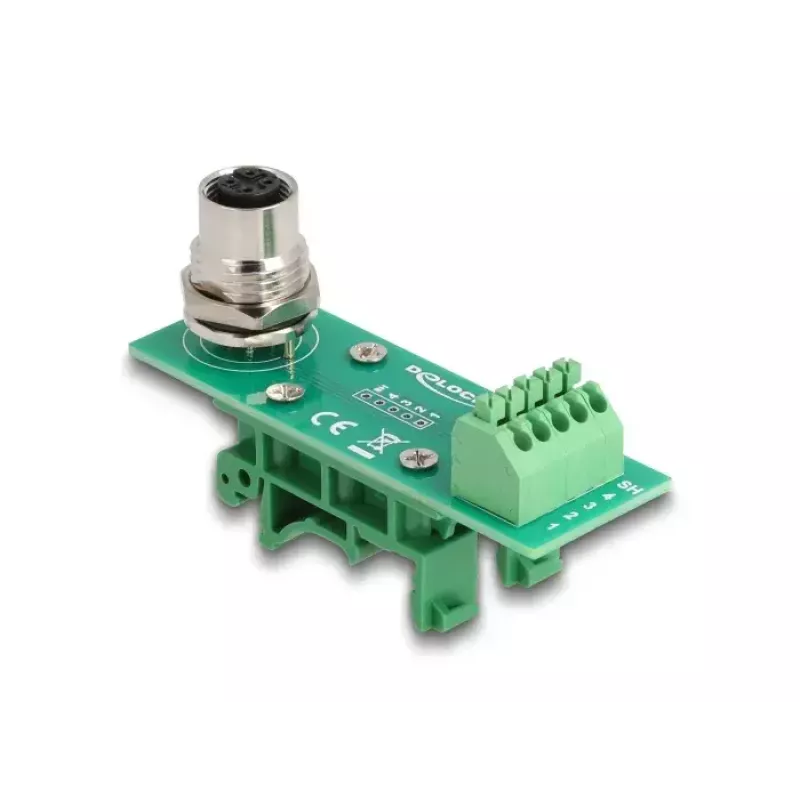

DeLOCK M12 Transfermodul-Adapter 4-polig A-codiert Buchse auf 5-polige Reihenklemme

Der DeLOCK M12 Transfermodul-Adapter stellt eine sichere elektrische Verbindung zwischen Geräten mit M12-Steckverbindern und Schaltkreisen her, die eine Reihenklemme verwenden. Er verfügt über einen 4‑poligen A‑codierten M12-Buchsenstecker und eine 5‑polige Reihenklemme und ist für die Hutschienenmontage konzipiert. Der Adapter ist kompakt (43 mm × 76,2 mm × 25,4 mm) und wird als einzelne grüne Einheit geliefert.

Vorteile

Der Adapter ermöglicht eine unkomplizierte Umwandlung von einer 4‑poligen A‑codierten M12-Buchse auf eine 5‑polige Reihenklemme ohne zusätzliche Verkabelung. Sein Formfaktor unterstützt eine platzsparende Installation auf einer 15‑mm- oder 35‑mm-Hutschiene unter Verwendung der mitgelieferten Montageclips. Das Produkt ist für Industrie- und Automatisierungsumgebungen vorgesehen, in denen eine zuverlässige, feste Verbindung zwischen Sensor‑, Aktor‑ oder Steuerleitungen und der Reihenklemmenverkabelung erforderlich ist.

Geeignet für

• Industrielle Automatisierungsgeräte, die M12-zu-Reihenklemmen-Verbindungen erfordern
• Gebäudeautomationssysteme und Schaltschränke
• Sensoren und Aktoren mit 4‑poligen A‑codierten M12-Steckverbindern
• Feldverdrahtungsintegration auf Hutschienen (15 mm oder 35 mm)

Technische Daten

• Marke: DELOCK
• Modell / MPN: 60658
• EAN: 4043619606580
• Steckverbinder: 4‑polige A‑codierte M12-Buchse auf 5‑polige Reihenklemme
• Montage: Hutschiene (15 mm oder 35 mm) mit mitgelieferten Clips
• Abmessungen (B × T × H): 43 mm × 76,2 mm × 25,4 mm
• Farbe: Grün
• Menge: 1 Stück

Verwendung

Montieren Sie den Adapter auf einer 15‑mm- oder 35‑mm-Hutschiene mit den mitgelieferten Clips. Verbinden Sie das Gerätekabel mit dem 4‑poligen A‑codierten M12-Buchsenstecker mit dem Adapter. Führen Sie abisolierte Leiter in die entsprechenden Klemmen der 5‑poligen Reihenklemme ein und sichern Sie sie gemäß den Anzugsanweisungen für die Klemmen. Stellen Sie eine korrekte Pinbelegung und sichere Verbindungen sicher, bevor Sie den Stromkreis einschalten.

Empfehlungen

Verwenden Sie den Adapter in trockenen, geschützten Umgebungen oder in entsprechend bewerteten Gehäusen. Überprüfen Sie die Pinbelegungen und Drahtquerschnitte auf Kompatibilität mit den angeschlossenen Geräten. Ziehen Sie die Klemmschrauben mit dem vom Hersteller empfohlenen Drehmoment an und überschreiten Sie nicht die vorgesehenen Strom- und Spannungswerte des Adapters.
