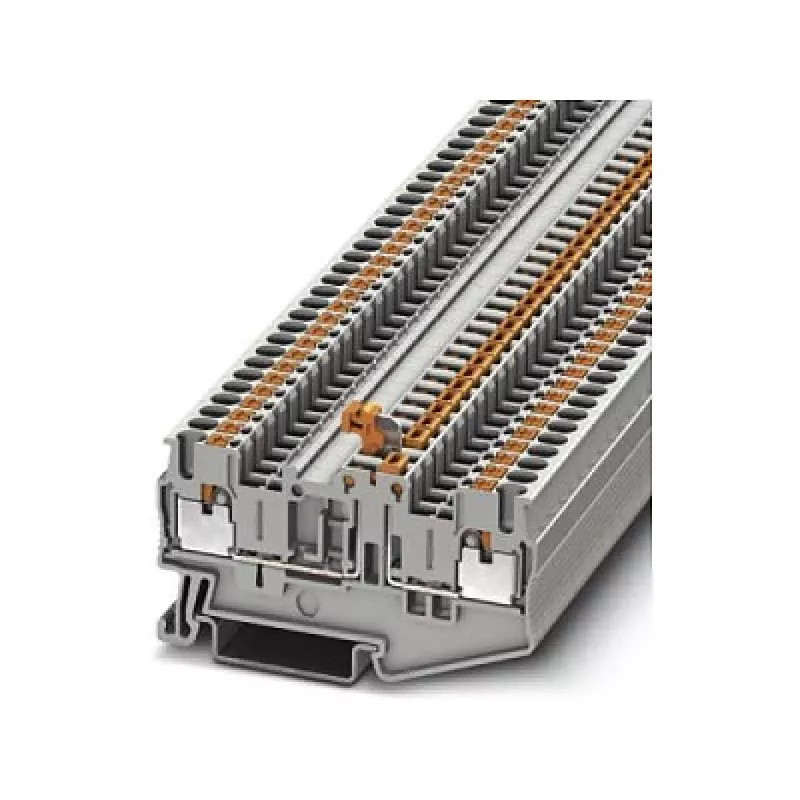

Phoenix Contact PT 2,5-MTB Messertrenn-Klemme

Die Phoenix Contact PT 2,5-MTB Messertrenn-Klemme bietet ein kompaktes Push-in-Anschlusssystem für die Hutschienenmontage und ermöglicht werkzeugloses Verdrahten sowie zuverlässige Stromkreis-Trennung in industriellen Schaltschränken. Der Messertrennmechanismus ermöglicht ein schnelles und sicheres Trennen von Stromkreisen für Tests und Wartung, ohne dass Leiter entfernt werden müssen.

Vorteile

Die Push-in-Technologie reduziert die Verdrahtungszeit im Vergleich zu Schraubverbindungen um bis zu 50 % und akzeptiert massive und flexible Leiter mit Aderendhülsen. Der Messertrenner bietet eine klare visuelle Statusanzeige und kann mit einem Standard-Schraubendreher bedient werden. Die Klemme besteht aus flammhemmendem Polyamid (UL 94 V0) für erhöhte Sicherheit und ihre kompakte Breite von 5,2 mm spart Platz auf der Hutschiene.

Geeignet für

• Industrielle Schaltschränke und Schaltanlagen
• Trennung von Signal- und Steuerkreisen
• Test- und Messaufbauten, die häufiges Trennen erfordern
• Anwendungen mit Vibrationen, bei denen sich Schraubverbindungen lösen können
• Hutschienen-Baugruppen in der Automatisierungs- und Prozesssteuerung

Technische Daten

• Anschlusstechnik: Push-in
• Nennquerschnitt: 2,5 mm²
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 20 A
• Anzahl der Anschlüsse: 2
• Montageart: Hutschiene NS 35/7,5 oder NS 35/15
• Trenntyp: Messertrenner
• Farbe: Grau
• Isolierstoff: Polyamid (PA)
• Abisolierlänge: 10 mm
• Leiterquerschnitt massiv: 0,14–4 mm²
• Leiterquerschnitt flexibel: 0,14–2,5 mm²
• AWG-Bereich: 26–12
• Betriebstemperatur: -60 °C bis 105 °C
• Brennbarkeitsklasse: UL 94 V0
• Verschmutzungsgrad: 3
• Überspannungskategorie: III

Empfehlungen

Verwenden Sie für optimale Leistung Aderendhülsen bei flexiblen Leitern, um zuverlässige Push-in-Verbindungen zu gewährleisten. Stellen Sie sicher, dass die Hutschiene dem Typ NS 35/7,5 oder NS 35/15 entspricht. Trennen Sie den Stromkreis immer spannungsfrei, bevor Sie den Messertrenner betätigen. Kombinieren Sie die Klemme mit Phoenix Contact Endhaltern und Trennplatten für eine vollständige Installation.
