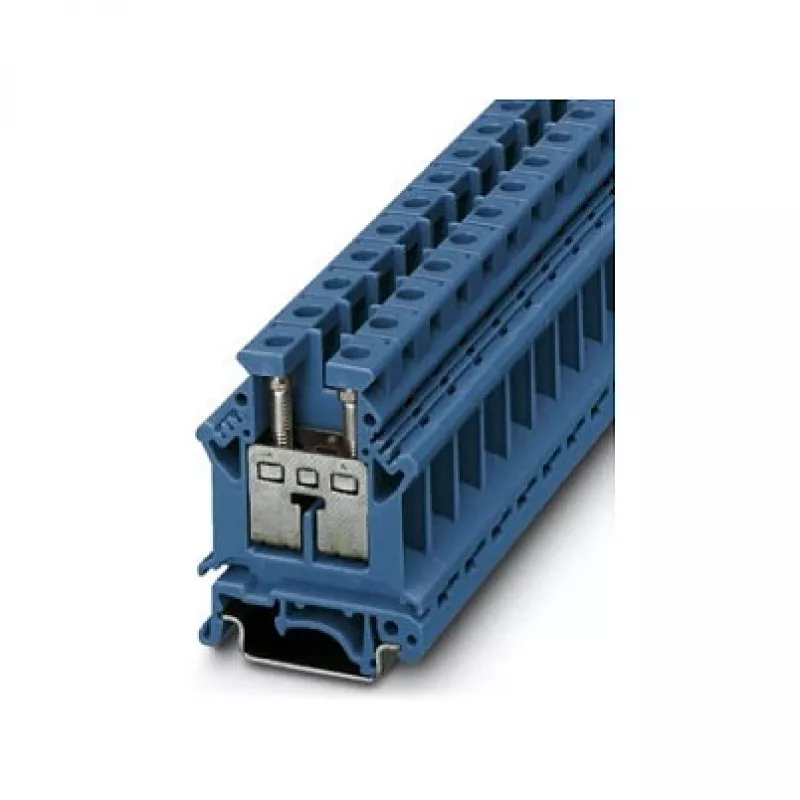

Phoenix 3006056 UK 16 N BU Durchgangsklemme, Schraubanschluss, 16 mm², 1000 V, 76 A, Blau

In industriellen Schaltschränken und elektrischen Verteilersystemen ist eine zuverlässige Leiterverbindung entscheidend, um Ausfallzeiten und Sicherheitsrisiken zu vermeiden. Die Phoenix 3006056 UK 16 N BU Durchgangsklemme bietet eine robuste Schraubverbindung für Leiter bis 16 mm² und gewährleistet sichere und wartungsfreie Verbindungen in anspruchsvollen Umgebungen.

Für wen ist sie geeignet

Diese Klemme ist ideal für Schaltschrankbauer, Maschinenhersteller und Elektroinstallateure, die eine zuverlässige Hutschienenmontage-Lösung für Energieverteilung und Steuerungsverdrahtung benötigen. Sie eignet sich für Anwendungen in der Automatisierung, Energie- und Gebäudeinfrastruktur, wo hohe Strom- und Spannungswerte erforderlich sind.

Hauptmerkmale

• Schraubanschlusstechnik mit M4-Gewinde für vibrationsfestes Klemmen
• Großer Leiterquerschnittsbereich: massiv 0,5–25 mm², feindrähtig 0,5–16 mm²
• Hohe elektrische Nennwerte: 1000 V IEC, 76 A Strom
• Kompakte einstöckige Bauform für platzsparende Hutschienenmontage auf NS 35/7,5 oder NS 35/15
• Blaues Polyamidgehäuse mit UL-94-V0-Brandschutzklasse für erhöhte Sicherheit
• Betriebstemperatur von -60 °C bis 105 °C für raue Umgebungen

Technische Daten

• Marke: Phoenix Contact
• Modell: 3006056
• MPN: 3006056
• EAN: 4017918091316
• Klemmentyp: Durchgangsklemme
• Anschlussart: Schraubanschluss
• Nennquerschnitt: 16 mm²
• Nennspannung (IEC): 1000 V
• Nennstrom (IEC): 76 A
• Anzahl der Positionen: 1
• Anzahl der Ebenen: 1
• Befestigungsart: Hutschiene NS 35/7,5, NS 35/15
• Isolierstoff: PA (Polyamid)
• Farbe: Blau
• Leiterquerschnitt massiv: 0,5–25 mm²
• Leiterquerschnitt feindrähtig: 0,5–16 mm²
• Abisolierlänge: 12 mm
• Gewinde: M4
• Anzugsdrehmoment: 1,5–1,8 Nm
• Betriebstemperatur: -60 °C bis 105 °C
• Brandschutzklasse (UL 94): V0
• Verschmutzungsgrad: 3
• Überspannungskategorie: III

Tipps

Verwenden Sie immer einen Drehmomentschraubendreher, der auf 1,5–1,8 Nm eingestellt ist, um eine ordnungsgemäße Klemmung ohne Beschädigung des Leiters zu gewährleisten. Bei feindrähtigen Leitern werden Aderendhülsen empfohlen, um ein Ausfransen zu verhindern und einen zuverlässigen Kontakt zu erreichen. Montieren Sie die Klemme auf einer Standard-Hutschiene und lassen Sie bei Hochstromanwendungen ausreichend Platz für die Wärmeableitung.
